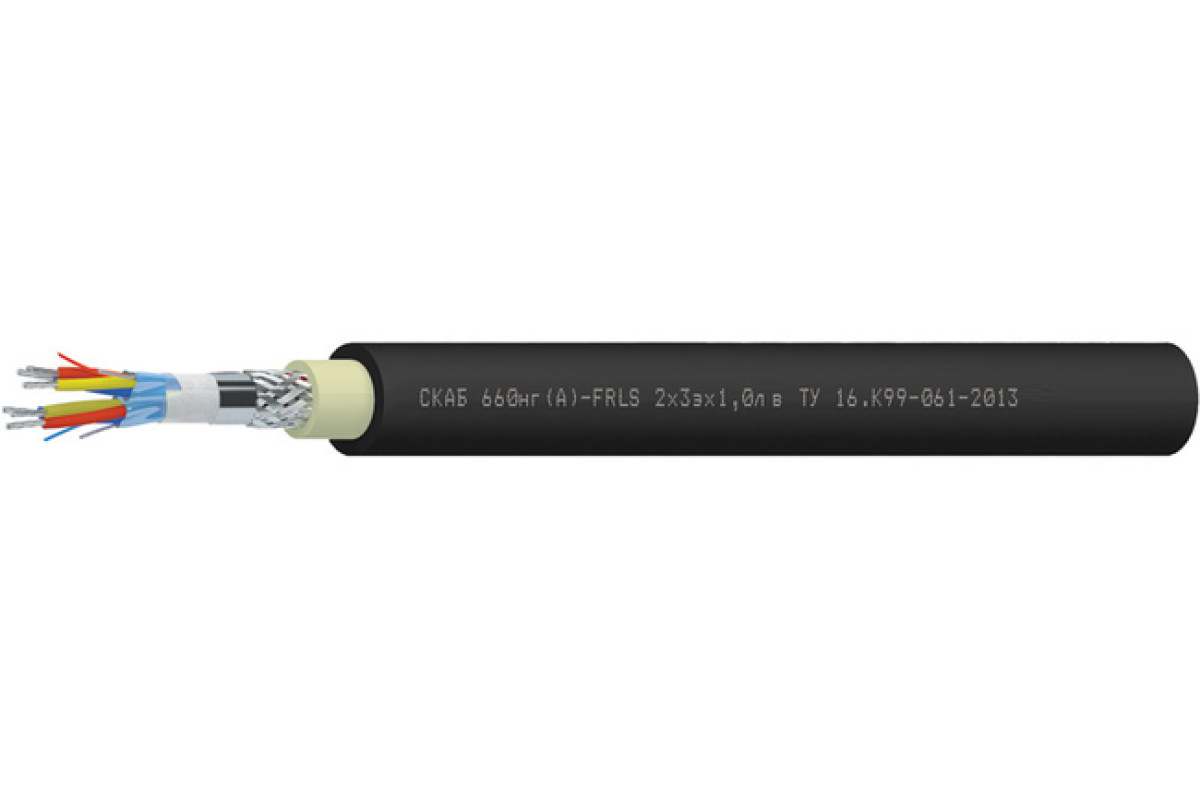

СКАБ 660нг(А)-FRLS Nx3эxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие

Область применения кабеля СКАБ 660нг(А)-FRLS в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Разрешается использовать Кабель СКАБ 660нг(А)-FRLS в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-FRLS в:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты с контактным проводником и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Продолжительность гарантии Кабель СКАБ 660нг(А)-FRLS в:

кабелей СКАБ 660нг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	21,6	22,5	23,3	25,1	26,9
3	22	23	23,9	25,7	27,9
4	23,8	25,4	26,3	28,1	30,3
5	26,2	27,7	28,7	30,5	32,9
6	28,5	29,8	31	32,9	36,1
7	28,5	29,8	31	32,9	36,1
8	30,5	32	33,2	35,9	38,8
10	35,6	37,4	39	41,6	46
12	36,6	38,5	40,1	43,1	47,3
14	38,4	40,4	42,1	45,7	49,7
16	40,3	42,7	44,5	48,1	52,3
20	44,6	47,5	49,5	53	58,4
24	49,8	52,5	54,8	59,4	64,8

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	415,8	452,4	486,1	573	672,3
3	471,2	519,8	563,7	671,8	826,3
4	549	635,6	693,8	825	990,5
5	658,8	755,5	824,3	954,4	1 162,5
6	766,3	855	937	1 091	1 370,6
7	812,4	911,2	1 003,1	1 174,1	1 486,7
8	898,7	1 011,3	1 114,8	1 344,7	1 660,6
10	1 123,4	1 265,9	1 395,3	1 639,4	2 122,3
12	1 238,1	1 399,9	1 554,2	1 876,8	2 388,1
14	1 368,3	1 553,9	1 726,2	2 139,2	2 671,8
16	1 503,8	1 754,3	1 948,4	2 367,8	2 967,1
20	1 815,9	2 123	2 364,1	2 819,8	3 661,2
24	2 155,7	2 468,8	2 756,3	3 396,2	4 284,1

Электрические параметры СКАБ 660нг(А)-FRLS в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	104,4	122,8	162,8	190,1	217,4	247,8	273,6	333,5	373,4	417,3	490,7	584,5	684,2
0,75	109,6	128,9	170,9	199,6	228,3	260,2	287,3	350,2	392,1	438,2	515,2	613,7	718,4
1,0	131,8	152,9	181,9	212,7	254,1	279,1	306,8	374,2	419,5	498,9	551,5	657,6	770,3
1,5	144,0	167,8	200,2	244,9	281,7	308,3	339,2	443,6	495,6	553,0	612,0	730,8	880,1
2,5	162,3	190,1	237,9	255,3	321,0	352,0	387,9	506,8	567,4	634,2	702,6	863,6	1012,3

ТУ 16.К99-061-2013
