СКАБ 660КУнг(С)-FRHF-ХЛл ов

Код товара: 1613
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 660КУнг(С)-FRHF-ХЛ Nx2xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Техническое применение кабеля СКАБ 660КУнг(С)-FRHF-ХЛл ов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Допускается использовать Кабель СКАБ 660КУнг(С)-FRHF-ХЛл ов:

  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В химически агрессивных средах
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    50 лет

    Минимальный радиус изгиба, DH*

    монтаж: 5?DH
    эксплуатация: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +125
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

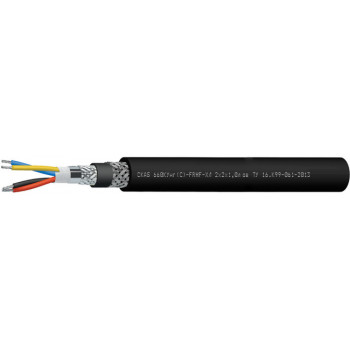

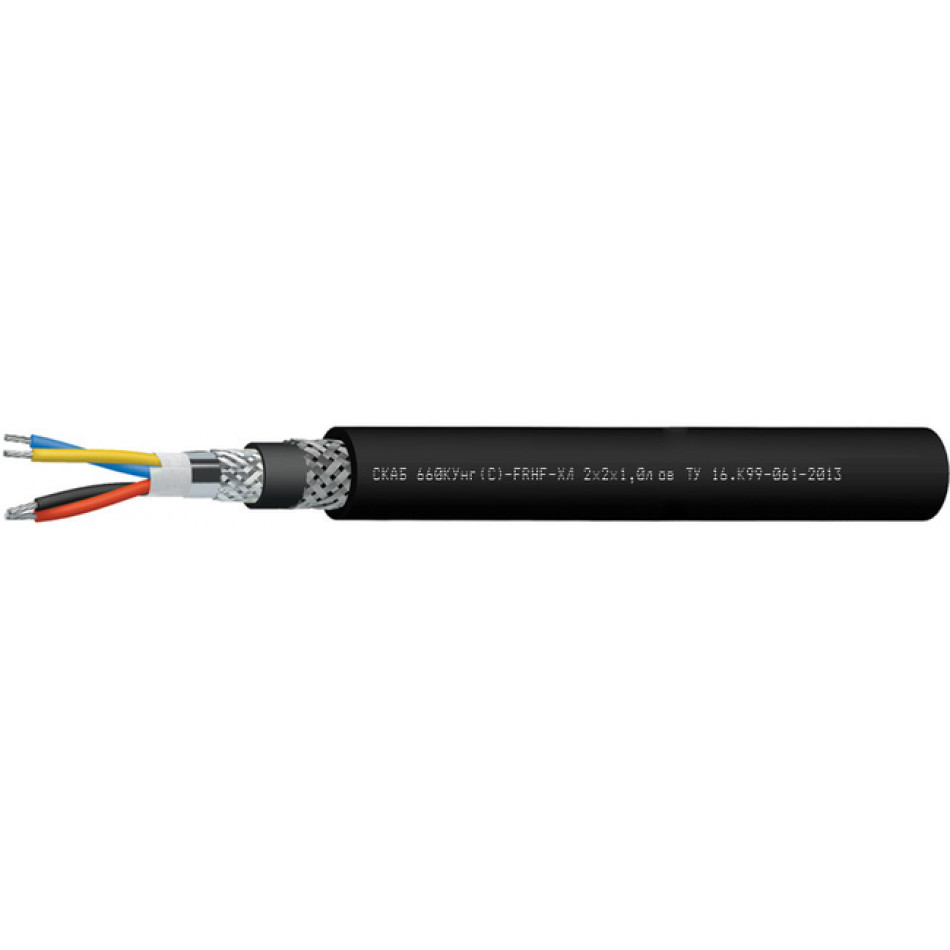

    Конструкция Кабель СКАБ 660КУнг(С)-FRHF-ХЛл ов:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Оболочка: термопластичный полиуретан, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийное обслуживание Кабель СКАБ 660КУнг(С)-FRHF-ХЛл ов:

    кабелей СКАБ 660КУнг(С)-FRHF-ХЛ
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
    Нераспространение горения при групповой прокладке (категория C)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    115,916,316,717,318,1
    222,823,224,42627,7
    323,123,525,226,528,3
    4252626,928,331,1
    526,727,828,831,133,4
    628,430,431,533,336,2
    728,430,431,533,336,2
    830,732,333,535,838,6
    1035,43738,541,446
    1236,23839,543,347,2
    1437,739,641,745,249,6
    1639,442,844,54851,9
    2044,347,249,152,857,6
    244951,554,258,263,7

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1284,5302,2318,1344,9386,7
    2489,9504,7557,8637,6723,3
    3524544,7628,3701,1810,3
    4608,9660,8712,1802,6989
    5679,6745,1802,7959,41 125,5
    6752,1878,2947,61 073,31 303,5
    7777,7910,39861 1241 370,7
    8878,9995,91 079,91 267,91 512,7
    101 100,81 218,31 322,21 550,22 058,7
    121 1771 310,21 429,61 834,72 243
    141 274,21 420,41 589,62 003,62 506,3
    161 372,21 721,11 882,92 254,32 735,8
    201 773,82 069,92 261,52 669,13 296,1
    242 095,32 3502 629,83 108,23 857,7

    Электрические параметры СКАБ 660КУнг(С)-FRHF-ХЛл ов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    100±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    140,9

    214,8

    228,7

    301,9

    335,5

    369,1

    388,0

    443,4

    525,1

    560,0

    603,6

    649,6

    835,1

    946,3

    0,75

    147,9

    225,5

    240,1

    317,0

    352,3

    387,6

    407,4

    465,6

    551,4

    588,0

    633,8

    682,1

    876,9

    993,6

    1,0

    153,2

    235,5

    251,3

    331,9

    369,6

    437,1

    459,0

    489,7

    581,0

    620,4

    669,5

    804,9

    926,7

    1056,0

    1,5

    161,9

    301,3

    319,5

    356,7

    398,3

    471,5

    499,3

    533,3

    630,3

    674,4

    814,1

    884,5

    1009,7

    1207,9

    2,5

    179,9

    335,8

    357,1

    399,6

    482,8

    532,7

    560,9

    599,9

    806,6

    860,0

    926,9

    997,5

    1201,4

    1365,4


    ТУ 16.К99-061-2013
