Кабель СКАБ 660КУнг(С)-FRHF-ХЛ ов

СКАБ 660КУнг(С)-FRHF-ХЛ Nx3эxSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие, бронированные

Эксплуатационное назначение кабеля СКАБ 660КУнг(С)-FRHF-ХЛ ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно эксплуатировать Кабель СКАБ 660КУнг(С)-FRHF-ХЛ ов:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

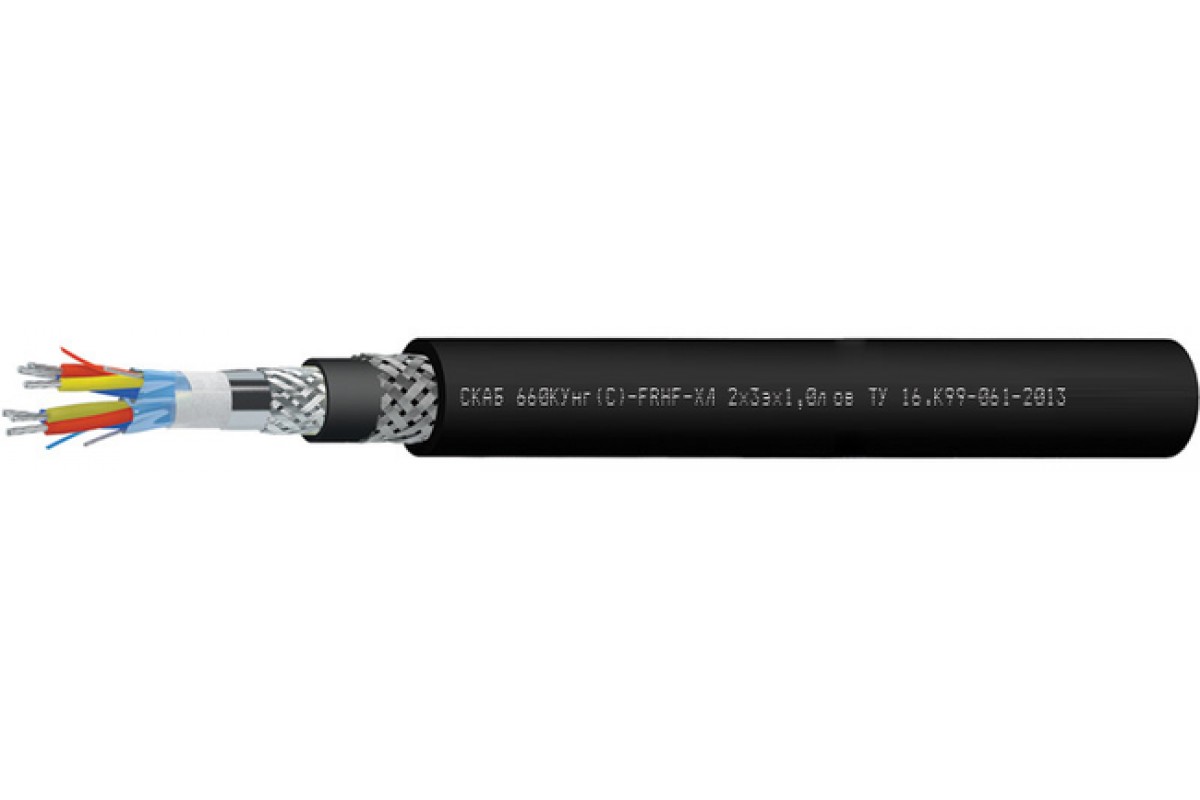

Конструкция Кабель СКАБ 660КУнг(С)-FRHF-ХЛ ов:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: термопластичный полиуретан, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Срок гарантии Кабель СКАБ 660КУнг(С)-FRHF-ХЛ ов:

кабелей СКАБ 660КУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	25	25,9	26,7	28	30,3
3	25,4	26,4	27,2	28,6	31,3
4	27,1	28,2	29,2	31,4	33,6
5	29,1	31	32,1	35,8	36,6
6	31,8	33,2	34,3	36,7	39,4
7	31,8	33,2	34,3	36,7	39,4
8	33,8	35,7	37	39,1	43,5
10	38,5	41,2	43,6	46,6	50,5
12	39,5	43,2	44,8	48,1	51,9
14	43	45	47,1	50,2	54,7
16	45	47,8	49,6	53,1	57,8
20	49,7	52,5	54,6	58,4	63,9
24	54,8	57,9	60,3	64,8	71,2

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	597,2	643,3	683,3	756,7	895
3	657,8	714	763,3	859,7	1 056,3
4	748,3	820,8	883,6	1 051,3	1 240
5	848,3	984,7	1 062,5	1 361,9	1 466
6	998,8	1 102,5	1 189,8	1 392,7	1 662,5
7	1 047,6	1 158,7	1 255,8	1 475,9	1 778,5
8	1 149,2	1 307,5	1 420,1	1 635,1	2 160,2
10	1 374,1	1 601,1	1 896	2 219,5	2 708,7
12	1 496,6	1 897,3	2 068,2	2 470,1	2 989,4
14	1 860,2	2 075,8	2 310,7	2 713,5	3 348,5
16	2 019,3	2 341,6	2 563,3	3 020,5	3 729,1
20	2 431,4	2 772,9	3 039,7	3 586,6	4 504,9
24	2 833,3	3 243,2	3 555,1	4 250,1	5 382

Электрические параметры СКАБ 660КУнг(С)-FRHF-ХЛ ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	234,2	254,1	336,8	378,3	419,8	474,6	512,5	608,0	655,5	712,8	853,7	991,0	1135,9
0,75	245,9	266,8	353,6	397,2	440,8	498,3	538,1	638,4	688,3	748,4	896,4	1040,5	1192,7
1,0	306,0	329,2	371,3	417,9	495,9	528,5	567,5	674,6	728,4	877,6	957,9	1102,8	1265,4
1,5	328,1	354,2	400,8	483,4	540,6	573,3	616,6	818,9	881,4	966,1	1045,5	1211,2	1445,6
2,5	361,3	391,6	476,1	541,0	602,6	640,6	690,3	925,7	998,1	1090,1	1181,5	1425,5	1633,0

ТУ 16.К99-061-2013
