СКАБ 660Кнг(А)-HF-ХЛ о

СКАБ 660Кнг(А)-HF-ХЛ Nx3эxSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Прикладное назначение кабеля СКАБ 660Кнг(А)-HF-ХЛ о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно задействовать Кабель СКАБ 660Кнг(А)-HF-ХЛ о:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

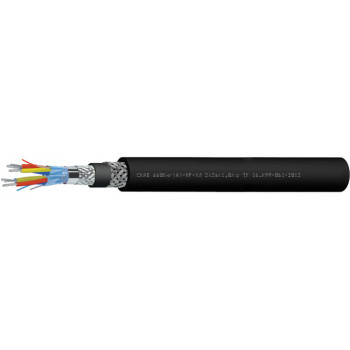

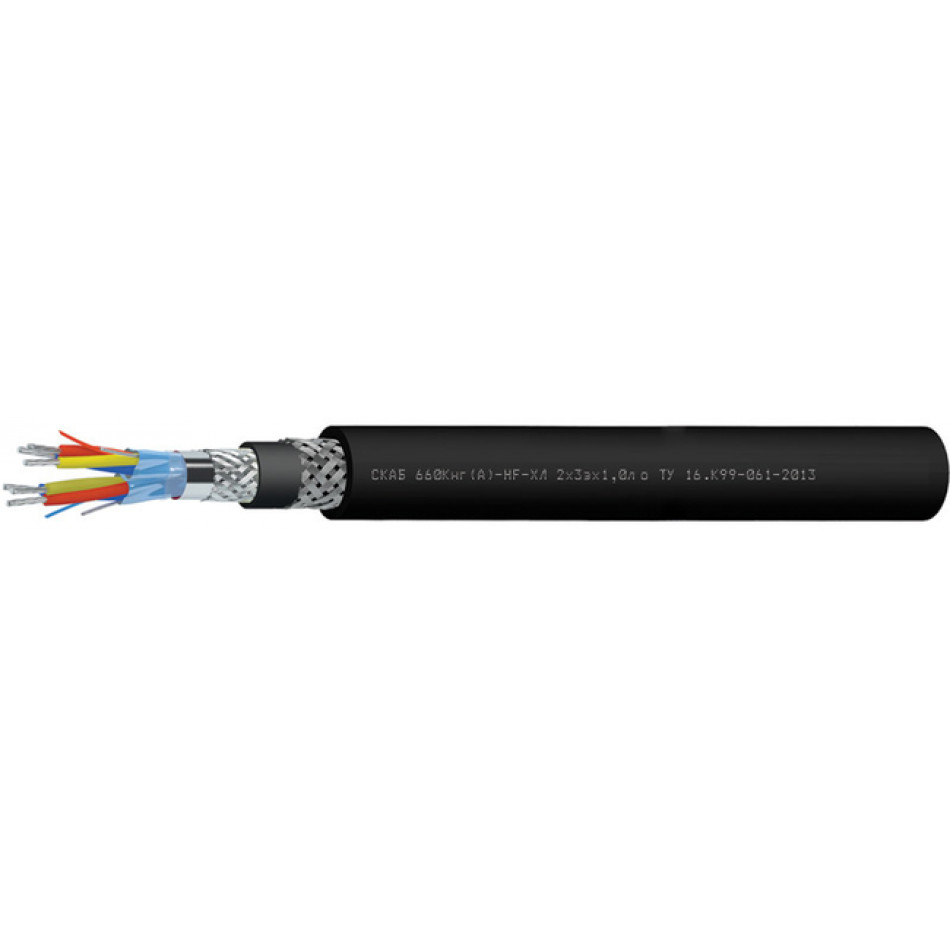

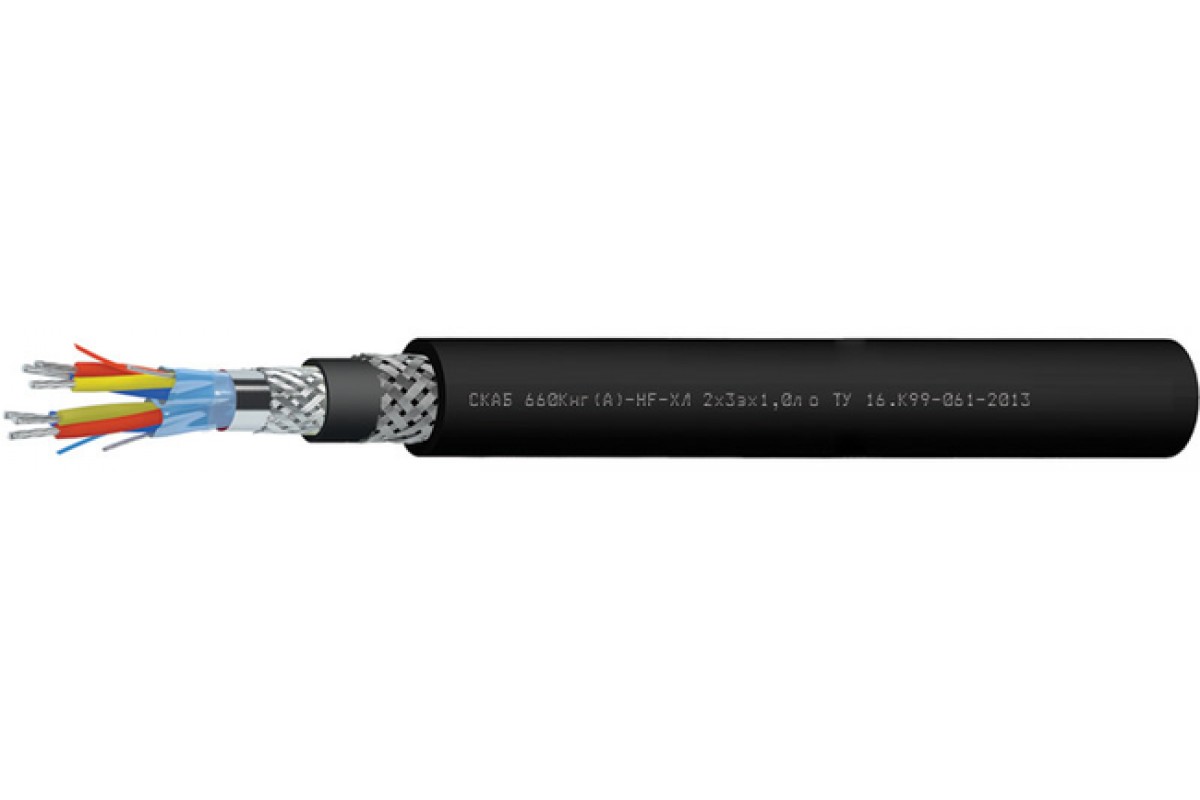

Конструкция Кабель СКАБ 660Кнг(А)-HF-ХЛ о:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок сохранения характеристик Кабель СКАБ 660Кнг(А)-HF-ХЛ о:

кабелей СКАБ 660Кнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	21,5	22,4	23,2	25,4	27,2
3	21,7	22,7	23,5	25,8	27,8
4	23,1	25,1	26	27,6	30,5
5	25,6	26,8	27,9	30,1	32,8
6	27,2	28,6	30,2	32,4	35,5
7	27,2	28,6	30,2	32,4	35,5
8	28,8	31	32,3	34,4	37,8
10	33,3	35,5	37,1	39,7	44,7
12	34,1	36,4	38	41,2	46,2
14	35,9	37,9	39,6	43,9	48,5
16	37,5	39,6	42,8	46,3	50,8
20	41,2	44,5	47	50,7	56,4
24	46,3	49,3	51,6	56,4	61,8

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	488,1	352,1	569,6	686,6	795,2
3	530,7	404,9	633,7	772,8	916,1
4	603,3	497,8	781,2	894,1	1 130,1
5	729,5	575	888,5	1 054,6	1 300,2
6	809,3	649,9	1 023,5	1 211,4	1 504,5
7	845,6	695,5	1 078,4	1 284	1 607,2
8	928,9	822,7	1 211,3	1 628,4	1 783
10	1 164,2	994	1 489,3	2 093,1	2 353,4
12	1 261,9	1 105,4	1 626,5	2 111,6	2 643,6
14	1 410	1 223,4	1 786,5	2 321,5	2 966,4
16	1 531	1 349,5	2 143,3	2 582,8	3 261,6
20	1 815,7	1 784,5	2 539,1	3 322,7	3 958,4
24	2 283,4	2 110,1	2 964,6	3 650,8	4 585,3

Электрические параметры СКАБ 660Кнг(А)-HF-ХЛ о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	197,1	211,6	237,9	266,9	344,6	363,5	389,0	490,0	528,5	571,6	616,8	708,6	892,3
0,75	207,0	222,2	249,8	280,2	361,8	381,7	408,4	514,5	554,9	600,2	647,6	744,0	936,9
1,0	218,1	234,8	264,7	347,6	384,0	405,6	434,6	551,5	591,9	641,1	692,6	881,2	1003,5
1,5	236,8	255,9	339,0	380,0	420,9	445,5	509,7	607,5	653,5	709,2	767,6	976,5	1128,0
2,5	314,5	337,7	380,8	428,6	512,0	541,7	581,6	691,6	829,7	899,0	980,7	1133,0	1351,6

ТУ 16.К99-061-2013
