Кабель СКАБ 660Кнг(А)-FRHF-ХЛл в

Производитель: НПП Спецкабель
Код товара: 1308
Доступность: На складе
СКАБ 660Кнг(А)-FRHF-ХЛ Nx3xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Оперативное назначение кабеля СКАБ 660Кнг(А)-FRHF-ХЛл в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Возможно применять Кабель СКАБ 660Кнг(А)-FRHF-ХЛл в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

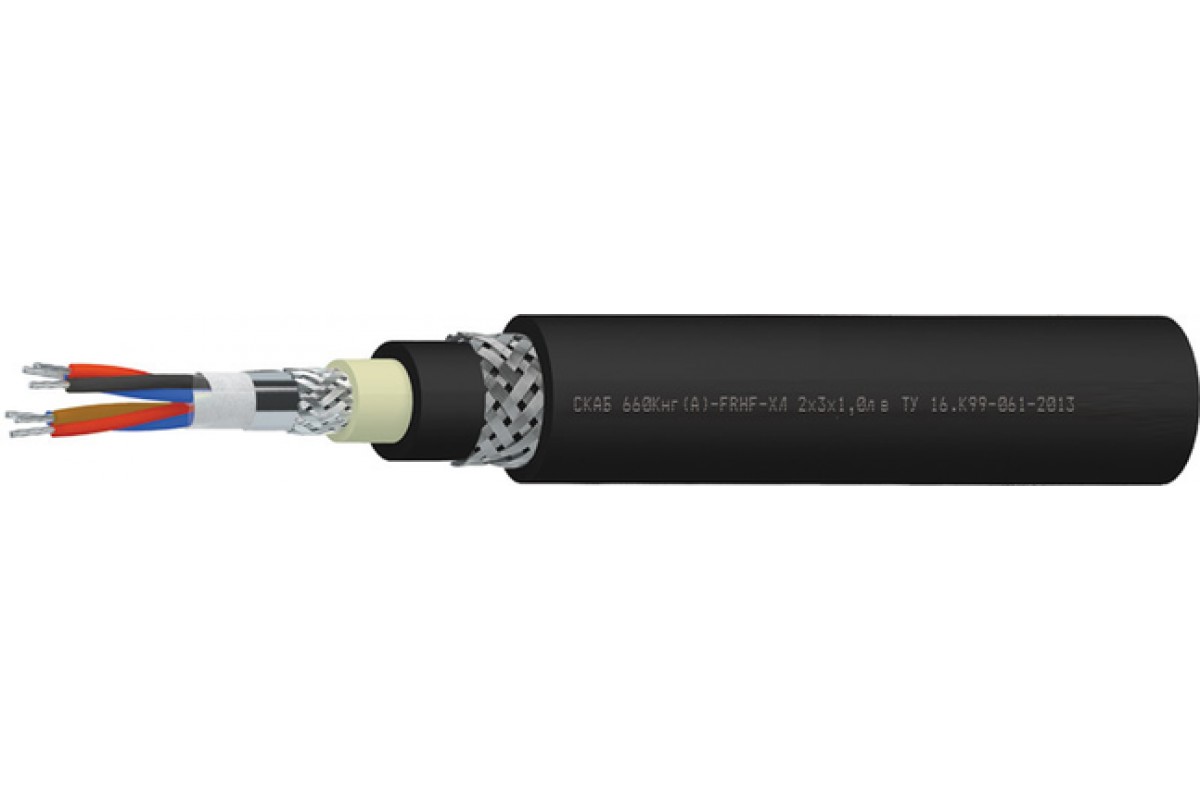

    Конструкция Кабель СКАБ 660Кнг(А)-FRHF-ХЛл в:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: троечная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок службы Кабель СКАБ 660Кнг(А)-FRHF-ХЛл в:

    кабелей СКАБ 660Кнг(А)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    118,418,819,219,820,7
    226,12727,829,131,4
    326,427,428,230,132,1
    428,129,130,632,134,5
    530,431,632,834,637,4
    632,233,835,437,340,5
    732,233,835,437,340,5
    834,336,237,539,644
    1039,141,443,846,850,7
    124043,344,94852
    14434547,150,354,7
    1644,947,449,25357,6
    204951,754,25862,8
    2454,157,259,663,970,3

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1413,1438,3460,5499,4557,2
    2717,2769,1814,1893,11 046,5
    3767,9833,8890,41 020,21 176,5
    4861,6939,51 038,81 167,21 388,8
    5990,11 083,91 194,91 344,31 617,9
    61 096,31 228,91 360,31 537,91 863,3
    71 134,61 277,11 416,31 613,91 970
    81 261,11 4311 553,71 7762 321,8
    101 532,41 735,72 042,72 369,72 889,2
    121 638,92 021,82 2002 577,53 149,1
    141 972,52 186,12 435,22 870,23 507,3
    162 1142 406,12 632,63 157,13 884,1
    202 469,32 822,43 151,23 726,94 550
    242 910,83 330,63 6634 348,35 493,7

    Электрические параметры СКАБ 660Кнг(А)-FRHF-ХЛл в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    150

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число троек

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    151,8

    236,1

    301,1

    338,2

    379,2

    449,0

    474,8

    512,2

    606,4

    653,7

    710,4

    850,2

    986,1

    1129,4

    0,75

    159,4

    247,9

    316,2

    355,1

    398,2

    471,4

    498,5

    537,8

    636,7

    686,4

    745,9

    892,7

    1035,4

    1185,9

    1,0

    165,5

    308,1

    331,2

    372,8

    418,9

    496,2

    525,3

    567,3

    672,9

    726,4

    874,5

    954,2

    1097,7

    1313,5

    1,5

    175,6

    330,2

    356,2

    402,4

    484,3

    540,9

    573,5

    616,4

    816,8

    878,9

    963,1

    1041,8

    1206,1

    1438,4

    2,5

    190,8

    363,3

    393,6

    477,7

    542,0

    603,0

    640,7

    690,1

    923,6

    995,7

    1082,4

    1177,8

    1420,0

    1625,8


    ТУ 16.К99-061-2013
