СКАБ 250нг(А)-LSл в

СКАБ 250нг(А)-LS NxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки

Функция кабеля СКАБ 250нг(А)-LSл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Разрешено применять Кабель СКАБ 250нг(А)-LSл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

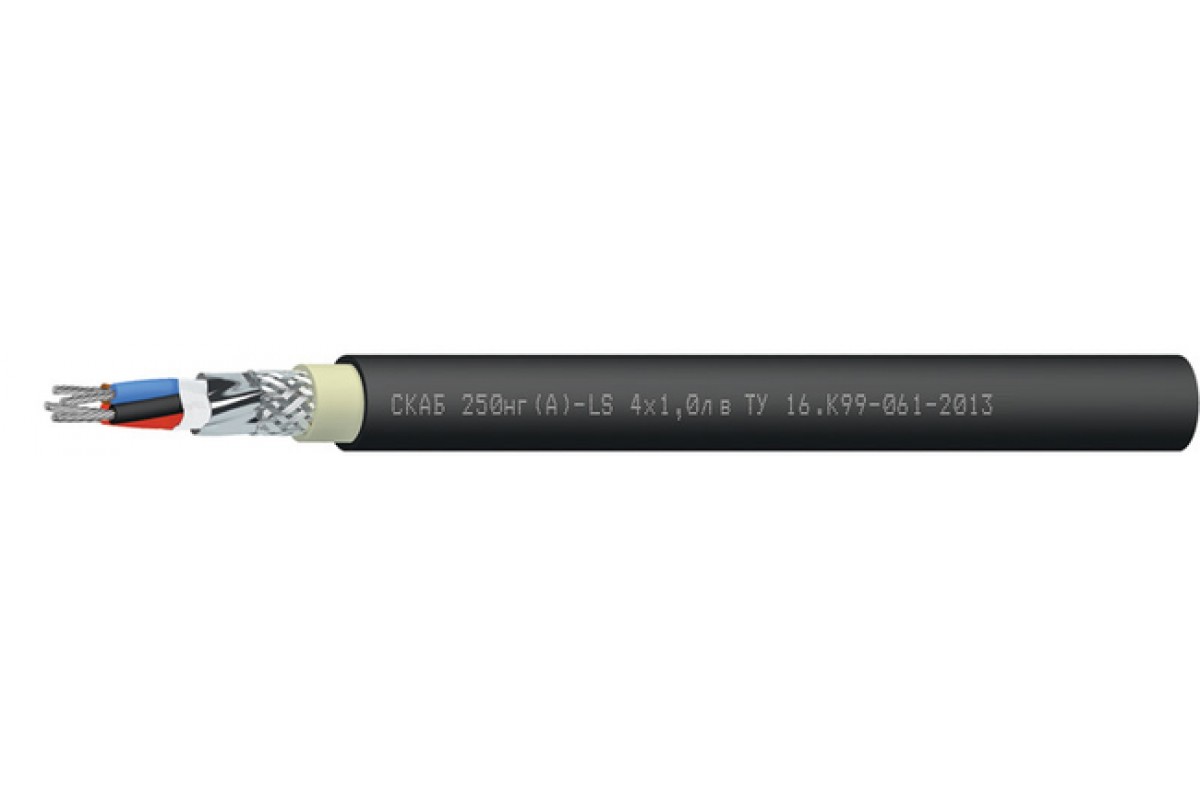

Конструкция Кабель СКАБ 250нг(А)-LSл в:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный период работы Кабель СКАБ 250нг(А)-LSл в:

кабелей СКАБ 250нг(А)-LS
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	11,8	12,3	12,7	13,4	14,4
5	12,9	13,5	14	14,8	15,9
6	12,9	13,5	14	14,9	16,2
7	12,9	13,5	14	14,9	16,2
8	13,4	14,1	14,7	15,7	17,1
10	14,8	15,6	16,3	17,5	19,7
12	15,1	15,9	16,7	17,9	20,2
14	15,6	16,5	17,3	18,6	20,9
19	16,7	17,7	18,6	20,6	22,7
24	18,6	20,3	21,4	23,2	26,2
27	19,4	20,7	21,8	23,6	26,7
30	19,9	21,2	22,4	24,8	27,7
37	21	22,4	23,7	26,3	29,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	169,1	189,6	208,4	243,7	299,5
5	199,7	224,3	247,2	290,2	357,7
6	205,1	233,2	259,7	309,2	388,4
7	213	244	273,3	328,4	417,1
8	230,7	266,5	299,3	360,9	461,4
10	270,3	313,7	355,2	432,3	576
12	291,3	340,5	388,2	477,1	641,1
14	316	373,1	426,3	528,2	713,3
19	375,5	449,1	519,4	671,7	889,5
24	449,9	561,4	649,5	816,4	1 116,8
27	497,5	599,9	696,5	881,5	1 211,4
30	530,9	642,6	748,9	977	1 335,5
37	607,4	741	869,8	1 141,9	1 572,9

Электрические параметры СКАБ 250нг(А)-LSл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	38,8	43,8	48,8	52,2	56,5	67,2	73,7	81,0	98,9	119,9	129,0	155,0	180,0
0,75	40,7	46,0	51,2	54,8	59,3	70,6	77,4	85,1	103,8	125,9	135,4	162,8	189,0
1,0	43,6	49,4	55,2	59,2	64,1	76,6	84,1	92,5	113,2	154,8	165,7	177,8	206,7
1,5	48,6	55,2	61,9	66,5	72,1	86,5	95,2	105,0	128,9	176,1	188,7	202,7	236,2
2,5	55,9	63,9	71,9	77,4	84,2	101,4	111,8	140,5	171,1	230,2	246,0	263,7	307,3

ТУ 16.К99-061-2013
