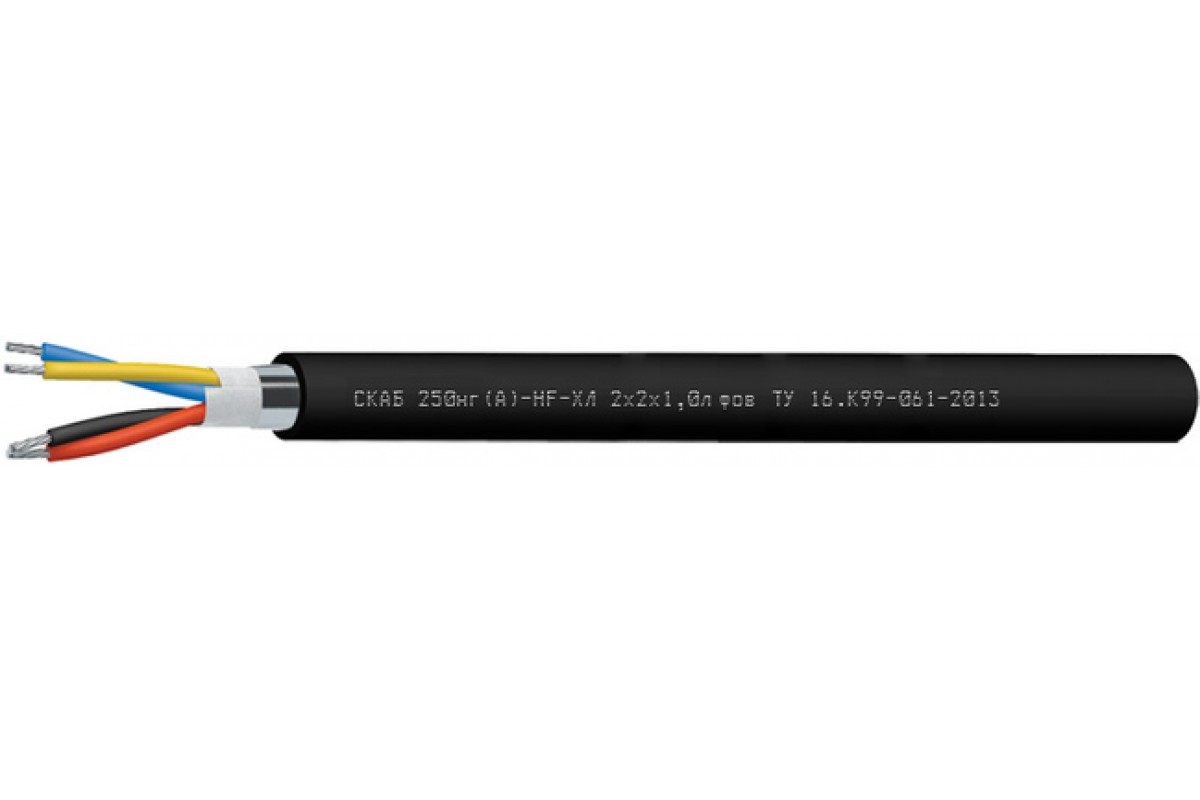

Кабель СКАБ 250нг(А)-HF-ХЛл фов

Производитель: НПП Спецкабель
Код товара: 2069
Доступность: На складе
СКАБ 250нг(А)-HF-ХЛ Nx2xSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки

Техническое свойство кабеля СКАБ 250нг(А)-HF-ХЛл фов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Разрешается задействовать Кабель СКАБ 250нг(А)-HF-ХЛл фов:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 250нг(А)-HF-ХЛл фов:


    Количество пар: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

    Гарантийный период использования Кабель СКАБ 250нг(А)-HF-ХЛл фов:

    кабелей СКАБ 250нг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    17,688,38,910,5
    212,713,514,315,517,1
    312,713,614,315,617,4
    413,714,715,51719,5
    514,815,916,918,521,3
    615,917,218,220,523,1
    715,917,218,220,523,1
    81718,420,122,125,4
    1020,221,923,326,229,6
    1220,822,5242730,5
    1421,823,625,728,332
    1622,925,32729,833,8
    2025,627,929,83337,9
    2428,330,83337,142,1

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    159,26876,491,8130,9
    2124,4143,2161193,7246,2
    3140,1165,2189,1233,6306
    4164,5196,3226,6283,5395
    5189,9228,4265,3334,8469
    6215,7261304,5405,9543,6
    7231,3282,2331,4443,9600,3
    8257314,8389,5497,2698,9
    10330,9404,3475633,8858,2
    12367,7453,1535,7718,1981,4
    14408,7506,5625,7808,71 111,9
    16450,8585,2694900,91 244,3
    20560697,8831,51 086,41 546,9
    24651,3815,1974,11 313,21 823,8

    Электрические параметры СКАБ 250нг(А)-HF-ХЛл фов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    30,3

    50,0

    55,8

    64,6

    74,2

    83,7

    90,4

    98,6

    136,9

    150,0

    165,1

    180,9

    237,0

    274,3

    0,75

    31,8

    52,5

    58,6

    67,8

    77,9

    87,9

    94,9

    103,5

    143,7

    157,5

    173,4

    189,9

    248,8

    288,0

    1,0

    33,9

    56,4

    63,2

    73,4

    84,4

    95,5

    103,2

    129,7

    156,3

    171,6

    211,4

    232,1

    271,3

    314,5

    1,5

    37,3

    63,0

    70,9

    82,7

    95,4

    125,5

    135,0

    146,8

    200,0

    218,5

    241,3

    263,7

    308,9

    391,7

    2,5

    43,3

    73,8

    83,3

    97,4

    112,6

    147,9

    159,3

    173,4

    237,4

    259,6

    285,4

    312,3

    400,6

    466,2


    ТУ 16.К99-061-2013
