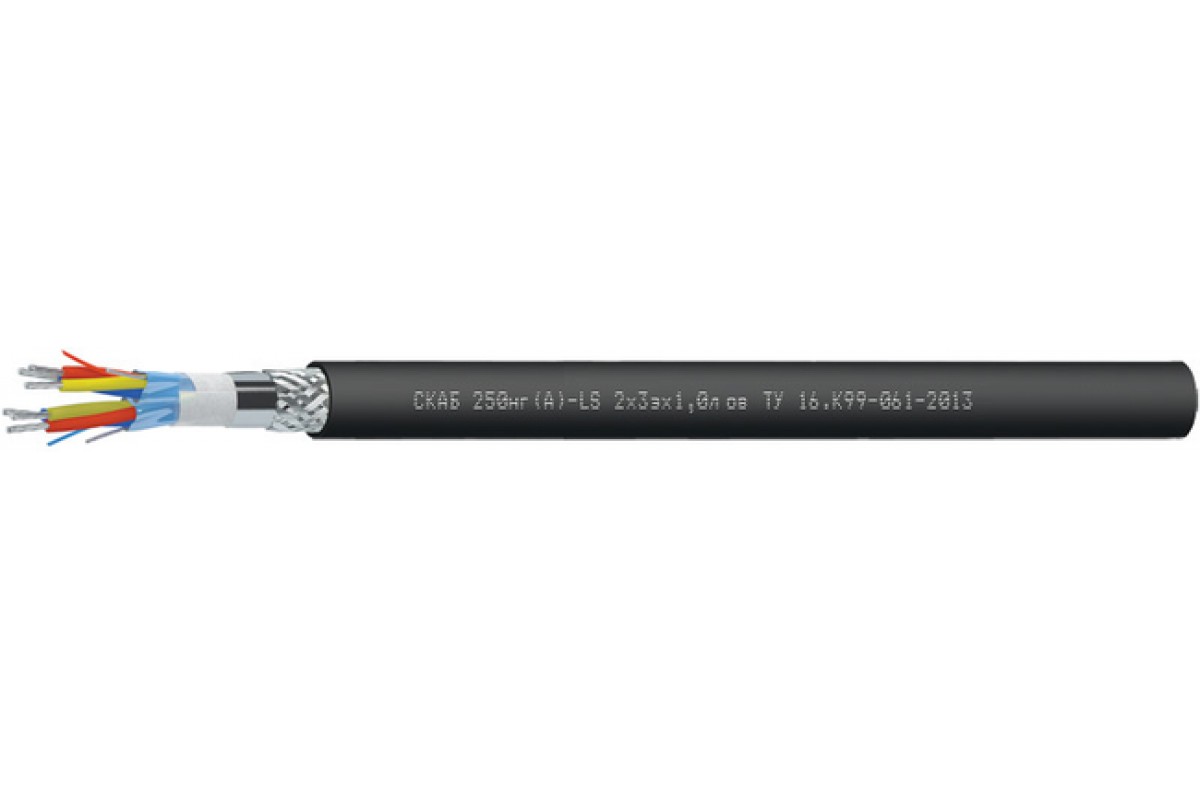

Кабель СКАБ 250нг(А)-LS ов

Name: СКАБ 250нг(А)-LS ов
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 1471

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 250нг(А)-LS Nx3эхSло в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки

Технологическая функция кабеля СКАБ 250нг(А)-LS ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Можно применять Кабель СКАБ 250нг(А)-LS ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-LS ов:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный срок функционирования Кабель СКАБ 250нг(А)-LS ов:

кабелей СКАБ 250нг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

каюелей СКАБ 250нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
2	14,8	15,7	16,5	17,8	20,1
3	14,9	15,9	16,7	18,1	20,6
4	16,1	17,2	18,1	20,2	22,4
5	17,4	18,6	20,2	21,9	25,1
6	19,3	20,6	21,8	23,7	27,2
7	19,3	20,6	21,8	23,7	27,2
8	20,6	22,1	23,4	26,3	29,2
10	23,8	26,3	27,9	30,5	34,1
12	25	27,1	28,7	31,4	35,6
14	26,2	28,4	30,1	32,9	37,4
16	27,7	29,8	31,7	34,7	39,4
20	30,4	32,8	35,4	38,8	43,9
24	33,6	36,8	39,1	43,3	49,2

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
2	198,7	228,3	254,5	303,3	403,3
3	231,6	270,4	307,1	374,5	504
4	276	325,1	371,2	477,8	621,8
5	321	381,5	457,4	564,7	786,2
6	386,7	457,5	525,2	653,3	910
7	416,6	496,4	572,8	717,9	1 003,5
8	464,3	556	642,6	852,7	1 126,8
10	566,3	726,2	834,3	1 045,2	1 385,6
12	659,3	814,3	942,8	1 186,3	1 625,5
14	735,7	912,1	1 058,4	1 340,5	1 842,3
16	834,4	1 011,3	1 176,4	1 495,7	2 058,6
20	995,4	1 211,1	1 449,3	1 846,1	2 541
24	1 163,3	1 456,8	1 701,2	2 213,8	3 047,3

Электрические параметры СКАБ 250нг(А)-LS ов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	56,7	65,0	77,0	89,6	102,3	111,7	139,1	168,9	187,6	229,9	252,6	299,6	349,2
0,75	59,5	68,3	80,8	94,1	107,4	117,3	146,1	177,3	197,0	241,4	265,2	314,6	366,7
1,0	64,2	74,1	87,8	102,4	134,1	145,5	159,2	193,5	238,1	264,8	291,1	344,1	401,4
1,5	72,2	83,7	99,5	133,6	152,0	165,2	181,1	246,3	272,3	301,6	332,0	393,2	497,1
2,5	84,1	98,1	134,8	156,8	178,8	217,4	237,6	290,1	321,5	356,9	426,3	503,5	589,2
