Кабель СКАБ 250нг(А)-HF-ХЛ фов

Производитель: НПП Спецкабель
Код товара: 2072
Доступность: На складе
СКАБ 250нг(А)-HF-ХЛ Nx3эxSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки

Технологическое свойство кабеля СКАБ 250нг(А)-HF-ХЛ фов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Разрешено применять Кабель СКАБ 250нг(А)-HF-ХЛ фов:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

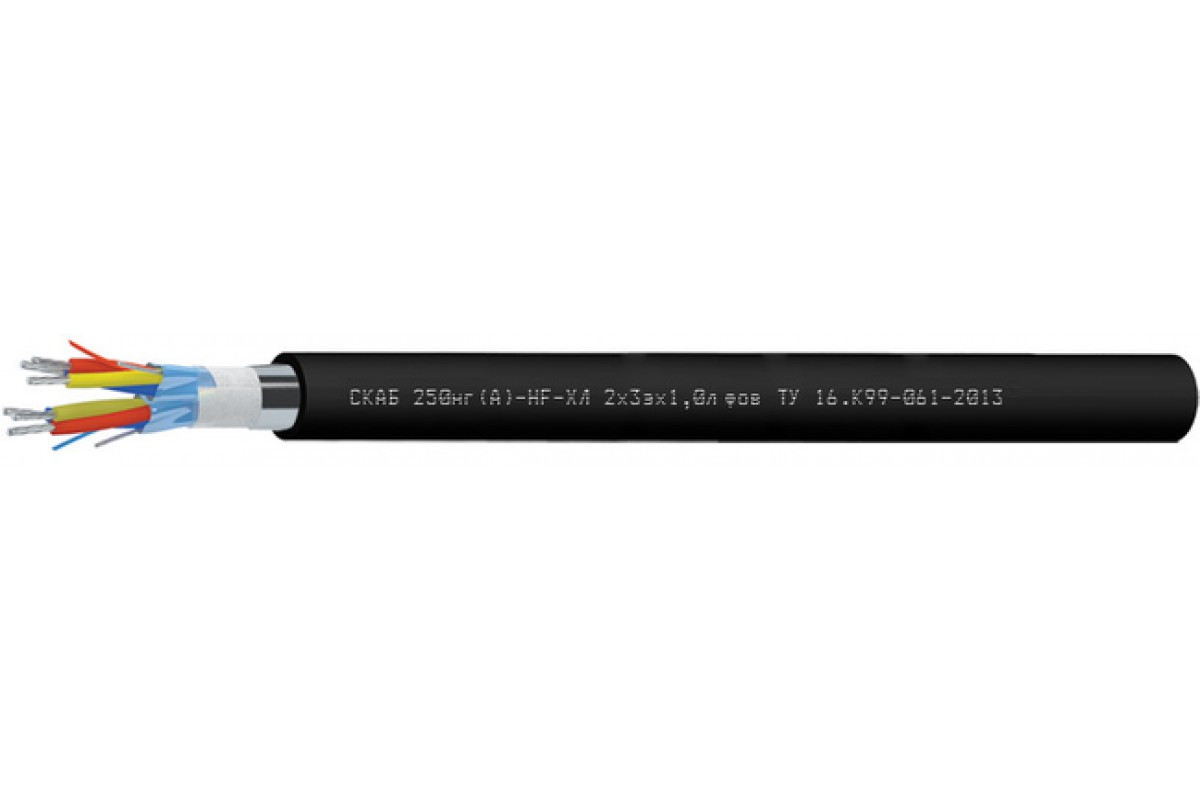

    Конструкция Кабель СКАБ 250нг(А)-HF-ХЛ фов:


    Количество троек: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: троечная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

    Гарантийный срок функционирования Кабель СКАБ 250нг(А)-HF-ХЛ фов:

    кабелей СКАБ 250нг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    214,215,115,817,119,4
    314,315,216,117,419,9
    415,416,517,519,521,7
    516,718,519,521,223,7
    618,12021,123,126,3
    718,12021,123,126,3
    82021,522,725,428,3
    1023,125,42729,633,2
    1223,826,227,830,534,2
    1425,527,529,23236,5
    1626,828,930,833,838,5
    2029,531,93437,942,7
    2432,735,938,242,148

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2164,2189,8214,1259,5351,2
    3196,6231,7265,3328,5450,9
    4236,8281,8325425561,7
    5278,2350,5404,5506,5674,5
    6320403,8467,7588,6813
    7349,7442,3515652,8906
    8410,3495,7578,27591 021,6
    10501,2631,4735,6933,31 260,4
    12567,3716,6838,91 071,61 457,7
    14662,6807,8948,71 2171 698,4
    16736,3900,61 060,21 364,51 908,2
    20884,81 087,31 284,31 697,12 329,5
    241 038,21 313,91 551,12 0042 805,5

    Электрические параметры СКАБ 250нг(А)-HF-ХЛ фов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    200

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число троек

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    34,1

    57,5

    65,9

    77,7

    90,2

    102,7

    112,1

    139,1

    168,4

    187,0

    207,7

    251,1

    297,8

    346,9

    0,75

    35,8

    60,4

    69,2

    81,6

    94,7

    107,8

    117,7

    146,1

    176,8

    196,4

    218,1

    263,7

    312,7

    364,2

    1,0

    38,3

    65,2

    75,0

    88,6

    103,0

    117,5

    145,6

    159,2

    193,0

    237,1

    262,3

    289,6

    342,2

    398,9

    1,5

    42,4

    73,1

    84,6

    100,3

    134,0

    152,2

    165,3

    181,0

    245,4

    271,3

    300,4

    330,5

    391,3

    492,0

    2,5

    48,6

    85,1

    99,0

    135,4

    157,2

    179,0

    217,2

    237,3

    289,2

    320,5

    355,7

    391,9

    502,9

    586,0


    ТУ 16.К99-061-2013
