Кабель СКАБ 660нг(А)-LSл ов

Name: СКАБ 660нг(А)-LSл ов
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 1498

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 660нг(А)-LS Nx2xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки

Эксплуатационное свойство кабеля СКАБ 660нг(А)-LSл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для использования в качестве контрольных кабелей

Для использования в качестве инструментальных кабелей

Для цепей управления

Допустимо применять Кабель СКАБ 660нг(А)-LSл ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

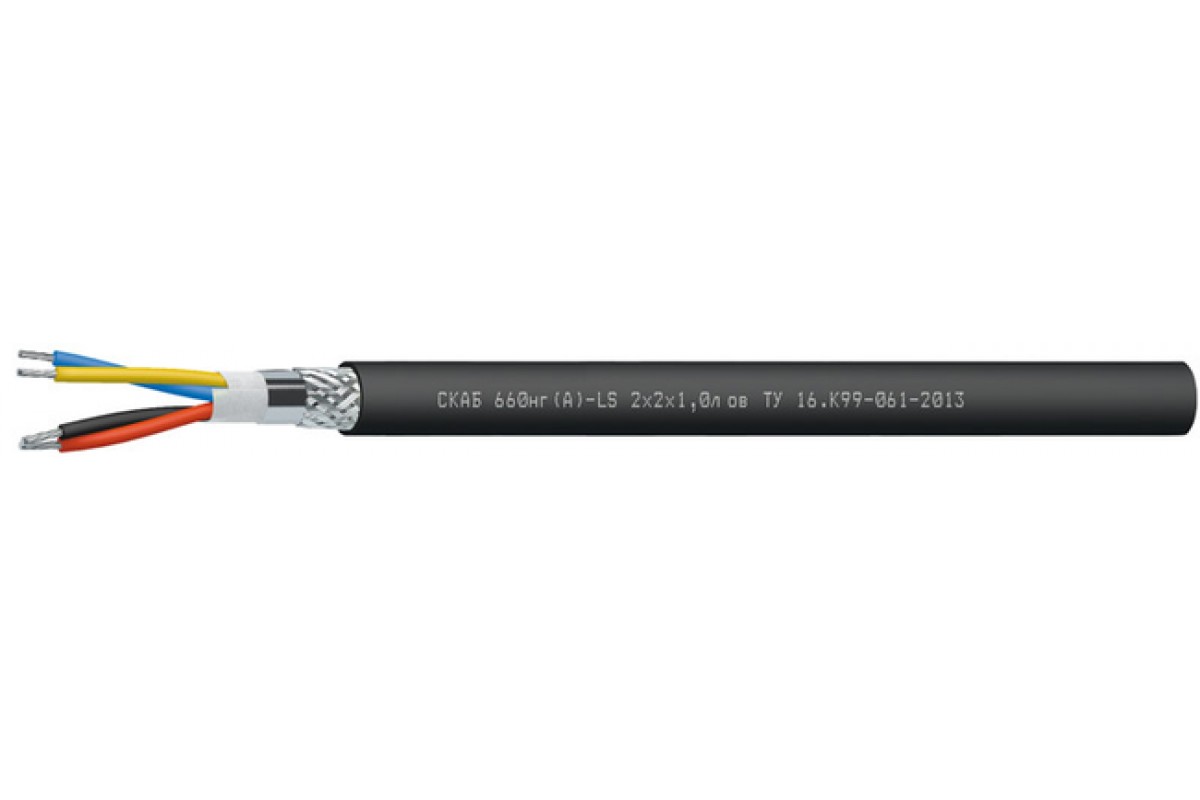

Конструкция Кабель СКАБ 660нг(А)-LSл ов:

Количество жил: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Период гарантийного обслуживания Кабель СКАБ 660нг(А)-LSл ов:

кабелей СКАБ 660нг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	9,8	10,2	10,6	11,2	12
2	15	15,8	16,5	18,2	19,9
3	15,1	16	16,7	18,5	20,3
4	16,3	17,3	18,1	20,1	22,1
5	17,6	19,2	20,2	21,8	24,1
6	19,5	20,7	21,8	23,6	26,9
7	19,5	20,7	21,8	23,6	26,9
8	20,9	22,2	23,4	26,1	28,9
10	24,1	26,5	27,9	30,3	33,7
12	25,3	27,2	28,7	31,2	35,2
14	26,7	28,5	30,1	32,8	37
16	28	30	31,7	34,5	39
20	30,8	33	35,4	38,6	43,3
24	34	37	39,2	43,1	48,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	100,9	112,1	122,5	141,4	170,7
2	182,3	204,5	224,7	280,2	342,3
3	203,4	232,5	259,2	329	410,8
4	237,9	274,4	308,8	392,6	498
5	273,5	337,1	379,4	458,4	586,1
6	329,1	382,8	432,2	524,9	724,7
7	348,9	408,7	464,2	568,5	787,9
8	386,5	454,1	516,7	682,9	880,7
10	468,1	598,8	681,1	830,4	1 077,8
12	542,5	661,2	755,4	932,2	1 256,5
14	617,9	732,6	839,3	1 043,8	1 412,3
16	678,5	805,2	926,3	1 156,7	1 567,6
20	799,5	955,4	1 136,8	1 422,4	1 928
24	925,5	1 146,4	1 326,2	1 705,6	2 311,4

Электрические параметры СКАБ 660нг(А)-LSл ов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число пар
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	45,4	74,6	83,6	97,0	111,5	141,1	151,9	165,0	208,5	228,9	253,6	277,7	326,7	379,3
0,75	47,7	78,3	87,8	101,9	117,1	148,2	159,5	173,3	218,9	240,3	266,3	291,6	343,0	398,3
1,0	50,3	83,3	93,7	109,1	141,1	159,0	171,3	186,3	235,5	260,3	287,1	314,8	370,8	461,7
1,5	54,7	91,7	103,7	136,5	156,7	176,9	190,9	218,0	264,5	291,4	321,9	353,4	447,1	519,1
2,5	61,9	120,7	135,2	157,1	180,9	215,0	231,9	254,1	307,0	338,9	375,0	442,9	521,5	627,6
