Кабель СКАБ 250Кнг(А)-LSл фов

Код товара: 2086

Доступность: На складе

Описание

СКАБ 250Кнг(А)-LS Nx3xSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, бронированные

Эксплуатационное назначение кабеля СКАБ 250Кнг(А)-LSл фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно применять Кабель СКАБ 250Кнг(А)-LSл фов:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

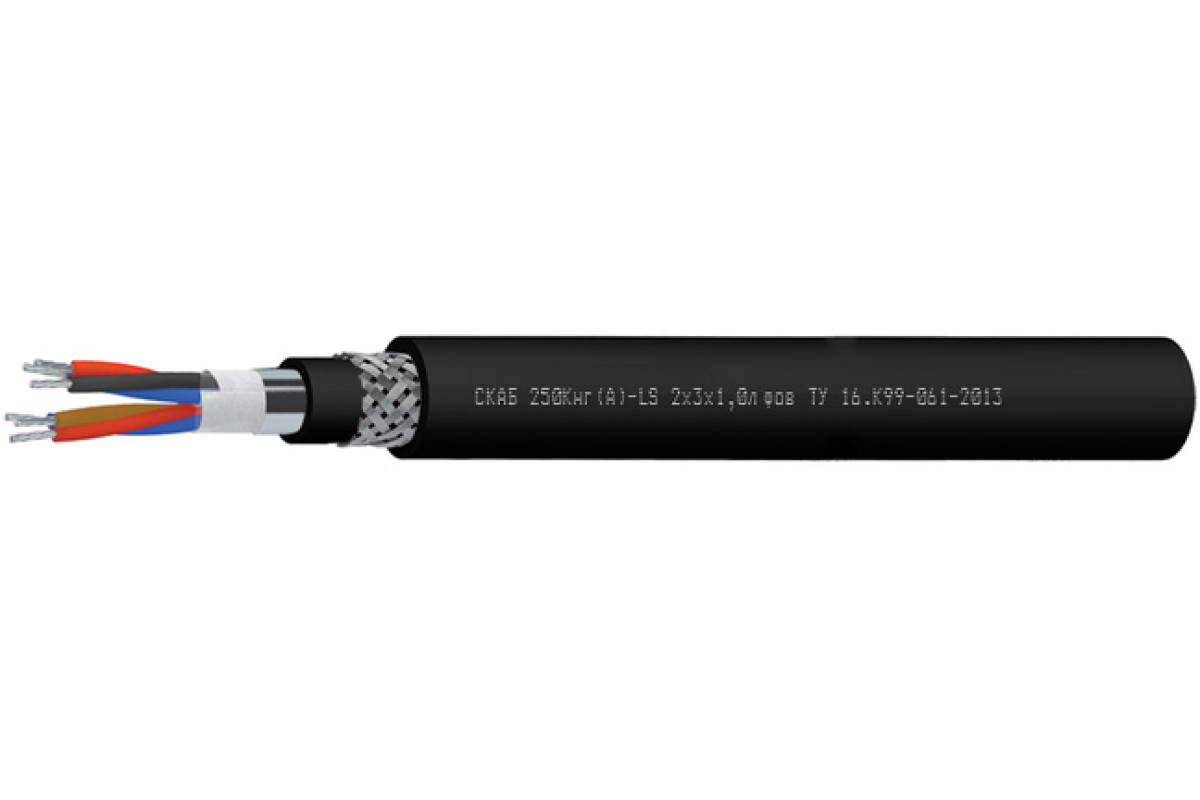

Конструкция Кабель СКАБ 250Кнг(А)-LSл фов:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок безотказной работы Кабель СКАБ 250Кнг(А)-LSл фов:

кабелей СКАБ 250Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	12,8	13,2	13,6	15	15,9
2	18,2	19,1	19,9	21,2	23
3	18,2	19,2	20	21,4	23,4
4	19,3	20,4	21,3	22,9	25,9
5	20,5	21,7	22,7	25,4	27,8
6	21,7	23,1	25,1	27,1	30,3
7	21,7	23,1	25,1	27,1	30,3
8	22,9	25,3	26,6	28,7	32,2
10	26,7	28,5	30,5	33,1	37,1
12	27,3	29,2	31,3	34	38,1
14	28,4	30,9	32,6	35,8	39,8
16	29,5	32,2	34	37,4	43,1
20	32,5	34,9	37,3	40,8	47,3
24	35,8	38,5	41,3	46,5	51,9

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	212,4	232,3	249,2	303,7	354,8
2	370	411,3	445,6	510,2	611,4
3	395,5	446,2	490,2	575,9	708,2
4	444,7	508,2	563,1	668,2	887,7
5	497,6	571,7	638,2	816,4	1 021,2
6	549,9	638,1	764,1	918	1 190,9
7	573,5	670,3	804,8	975,3	1 276,4
8	629,5	784,9	884,5	1 076,3	1 411,8
10	797,3	936,5	1 091,5	1 328,9	1 746,6
12	862,8	1 016,3	1 191,1	1 463,5	1 947,3
14	935	1 145,9	1 308,4	1 657,1	2 163,7
16	1 014,9	1 244,4	1 428,2	1 816,6	2 582,1
20	1 207,7	1 448,7	1 709,7	2 140,9	3 105,7
24	1 417,8	1 705,5	2 014,8	2 730	3 599,9

Электрические параметры СКАБ 250Кнг(А)-LSл фов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	103,7	153,0	162,4	180,6	200,8	221,0	233,0	305,2	357,1	380,6	409,6	515,0	586,9	663,0
0,75	108,9	160,6	170,5	189,6	210,8	232,0	244,6	320,5	375,0	399,6	430,1	540,7	616,2	696,1
1,0	114,0	170,2	181,2	202,1	225,4	248,7	322,2	343,2	402,7	506,0	542,7	585,1	664,1	751,7
1,5	122,4	186,3	199,1	223,1	308,9	339,5	356,9	380,9	533,1	566,4	608,6	653,1	743,8	966,9
2,5	134,9	210,4	225,9	315,2	351,6	388,0	484,7	516,4	611,6	651,6	702,0	755,2	993,8	1124,7
