Кабель СКАБ 250Кнг(А)-LS фов

Производитель: НПП «Спецкабель»
Код товара: 2085
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 250Кнг(А)-LS Nx2эхSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Предназначение кабеля СКАБ 250Кнг(А)-LS фов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Можно эксплуатировать Кабель СКАБ 250Кнг(А)-LS фов:

  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

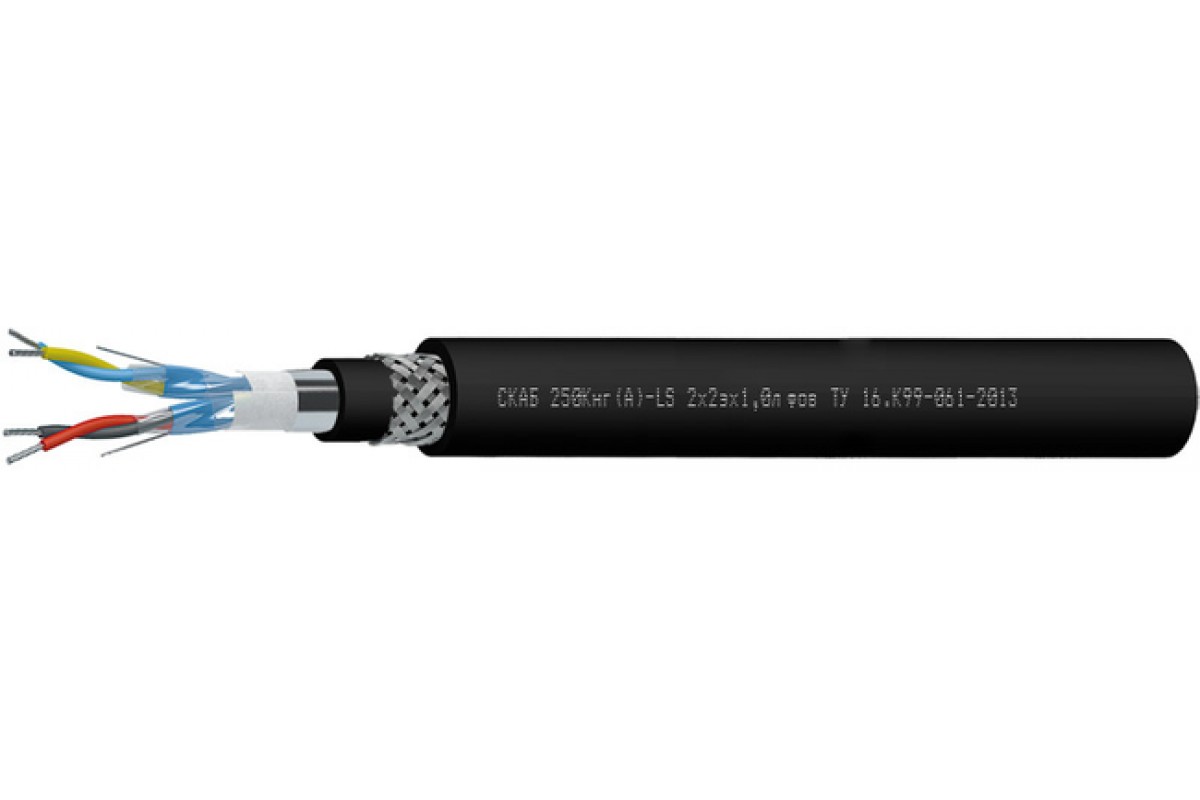

    Конструкция Кабель СКАБ 250Кнг(А)-LS фов:


    Количество пар: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция пониженной пожарной опасности
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты

    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный период функционирования Кабель СКАБ 250Кнг(А)-LS фов:

    кабелей СКАБ 250Кнг(А)-LS

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    218,619,420,121,323
    318,619,520,321,623,4
    419,720,721,62325,9
    520,922,12325,627,8
    622,223,525,427,230,3
    722,223,525,427,230,3
    823,525,826,928,932,2
    1027,4293133,437,1
    122830,231,734,238,1
    1429,131,43336,139,8
    1630,832,834,537,743,1
    2033,43637,941,647,3
    2436,839,342,846,851,9

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2376,2409,7438,4490,6570,2
    3400,4441,2478,3543,3646,5
    4449,4499,4543,2622,3803,9
    5501,8559,7614,9761,3918,3
    6553,3619,9736,9852,31 067,3
    7575,3648770,9897,81 132,3
    8629,7760,7844,2988,41 250,7
    10801,7907,61 035,61 214,81 542,3
    12862,61 014,31 125,31 331,71 702,8
    14935,51 102,31 230,31 501,21 875,6
    161 044,61 197,81 339,21 638,42 257,5
    201 203,81 4241 595,81 956,12 694,1
    241 411,51 631,22 023,82 4653 106

    Электрические параметры СКАБ 250Кнг(А)-LS фов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    141,6

    148,4

    163,6

    180,8

    197,9

    207,1

    220,3

    320,2

    338,1

    361,4

    458,8

    519,0

    583,0

    0,75

    148,7

    155,8

    171,8

    189,8

    207,8

    217,5

    231,3

    336,2

    355,0

    379,5

    481,7

    544,9

    612,1

    1,0

    157,2

    165,1

    182,5

    202,1

    221,8

    232,4

    307,7

    359,5

    380,2

    484,0

    519,4

    584,5

    657,9

    1,5

    171,4

    180,5

    200,3

    222,8

    306,2

    319,7

    339,6

    476,4

    502,1

    539,8

    576,2

    650,6

    853,2

    2,5

    192,6

    203,6

    227,1

    316,7

    347,7

    363,8

    463,5

    546,9

    577,7

    618,2

    661,5

    860,4

    980,7


    ТУ 16.К99-061-2013
