Кабель КПСВЭВнг(А)-LS

Кабели КПСВЭВнг(А)-LS могут быть изготовлены с другими размерами, предусмотренными ТУ

Кабели симметричные для систем сигнализации и управления, групповой прокладки, с пониженным дымо и газовыделением КПСВЭВнг(А)-LS

Оперативное свойство кабеля КПСВЭВнг(А)-LS

Для групповой стационарной прокладки

Для современных систем сигнализации

Для систем контроля доступа

Для систем управления, контроля и связи

Разрешается задействовать Кабель КПСВЭВнг(А)-LS:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

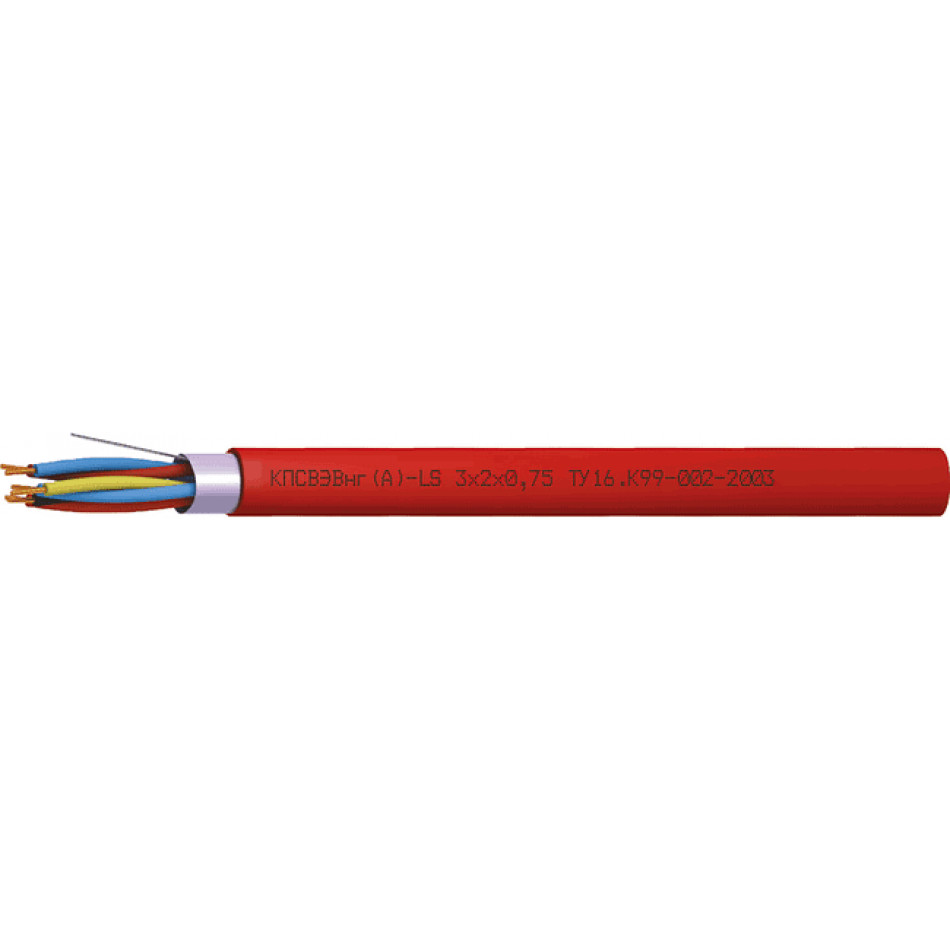

Конструкция Кабель КПСВЭВнг(А)-LS:

Количество пар: 1-40 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: однопроволочные медные
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, красного цвета

Гарантийное покрытие Кабель КПСВЭВнг(А)-LS:

кабелей КПСВЭВнг(А)-LS
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КПСВЭВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категории А)

Массогабаритные параметры

Cечение жил, S, мм2	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,5	1	6,3	35
	2	6,3x10,3	60
	4	11,6	105
	8	11,1x16,3	181,5
	12	16,3	254,2
	16	18,1	321,9
	20	20,3	507,2
	32	25,2	611,5
	40	27,4	752,6
0,75	1	6,5	41
	2	6,5x10,6	72
1	1	7	51
	2	7,1x11,5	90
1,5	1	7,9	67
	2	7,9x13,4	121
2,5	1	8,4	92,9
	2	9,2x14,6	179

Электрические параметры

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км	37,4	25,5	18,8	12,6	8,0
Эл. сопр. изоляции жил при 20 °C, не менее, МОм?км	100	100	100	100	100
Эл. eмкость пары, не более, нФ/км	110	118	120	125	150
Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км	1,35	1,12	0,95	0,80	0,65
Рабочее напряжение переменного тока частотой 50 Гц, не более, В	300	300	300	300	300

Техсправка по пожарной нагрузке

Cечение жил, S, мм2	Число пар	Объем горючей массы, л?10-3/м
0,5	1	14,3
	2	25,6
0,75	1	16,2
	2	27,3
1,0	1	19,4
	2	34,3
1,5	1	25,8
	2	42,6
2,5	1	32,8
	2	56,0
