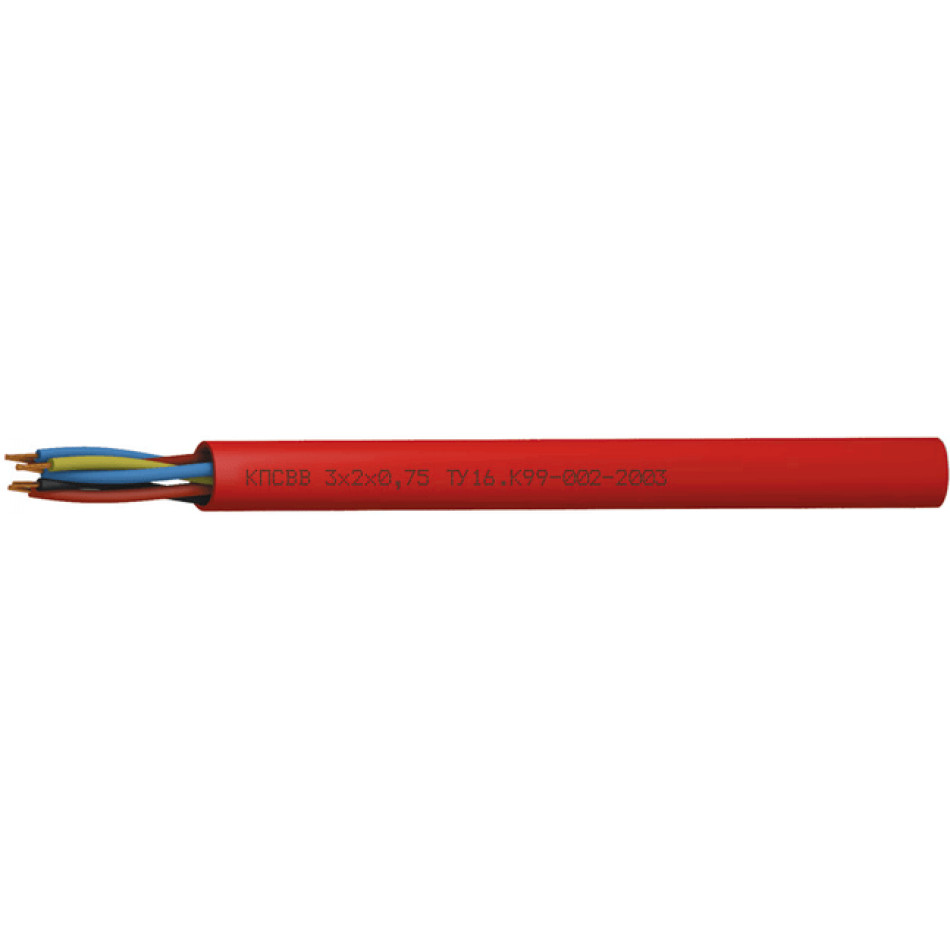

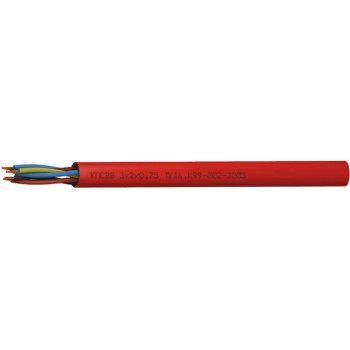

Кабель КПСВВ

Кабели КПСВВ могут быть изготовлены с другими размерами, предусмотренными ТУ

КПСВВ Nx2xS - кабели симметричные для систем сигнализации и управления, одиночной прокладки

Прикладное назначение кабеля КПСВВ

Для одиночной стационарной прокладки

Для современных систем сигнализации

Для систем контроля доступа

Для систем управления, контроля и связи

Можно использовать Кабель КПСВВ:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –40 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КПСВВ:

Количество пар: 1–40 (в зависимости от сечения жил)
Сечение жил: 0,5–2,5 мм²
Жилы: однопроволочные медные
Изоляция: ПВХ
Скрутка: парная
Оболочка: ПВХ красного цвета

Период гарантийного обслуживания Кабель КПСВВ:

кабелей КПСВВ
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КПСВВ по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Cечение жил, S, мм2	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,5	1	6,1	30
	2	6,2x8,8	53
0,75	1	6,3	34
	2	6,7x9,5	61
1	1	6,8	42
	2	7,6x10,3	77
1,5	1	7,7	58
	2	8,2x12,2	106
2,5	1	8,9	86
	2	9,8x15,0	156,3

Электрические параметры

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км	37,4	25,5	18,8	12,6	8,0
Эл. сопр. изоляции жил при 20 °C, не менее, МОм?км	100	100	100	100	100
Эл. eмкость пары, не более, нФ/км	75	80	85	87	105
Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км	1,32	0,98	0,88	0,66	0,57
Рабочее напряжение переменного тока частотой 50 Гц, не более, В	300	300	300	300	300
