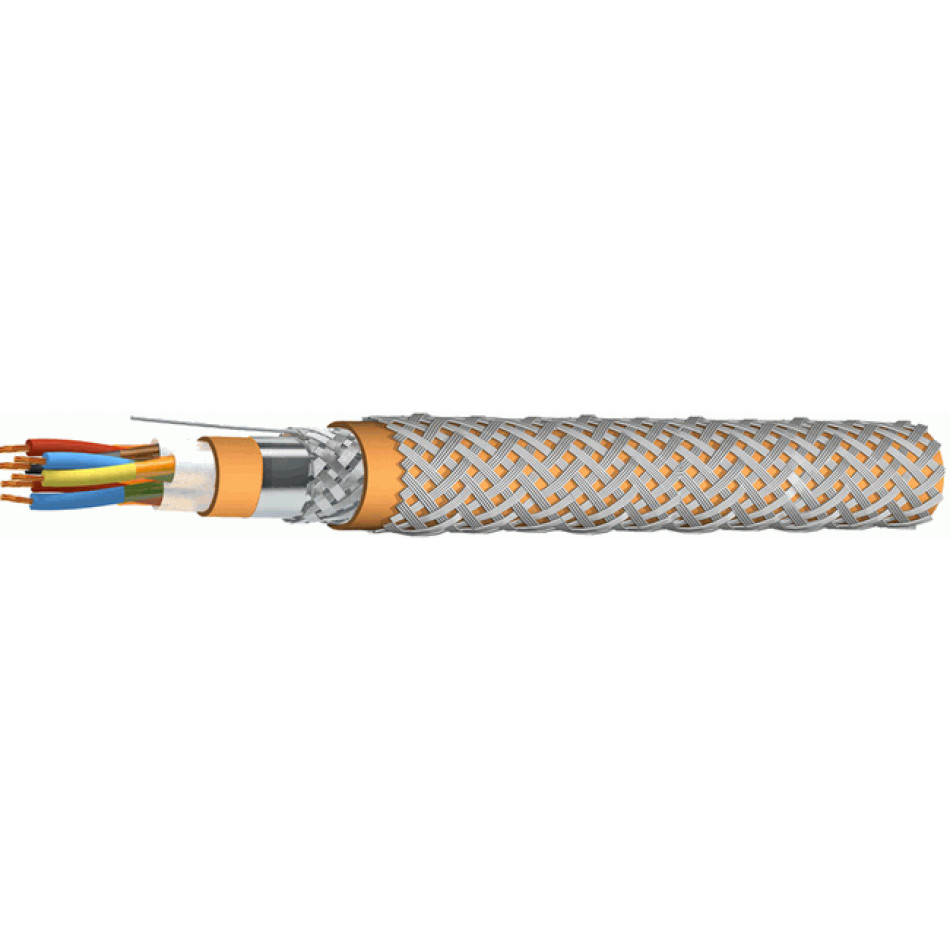

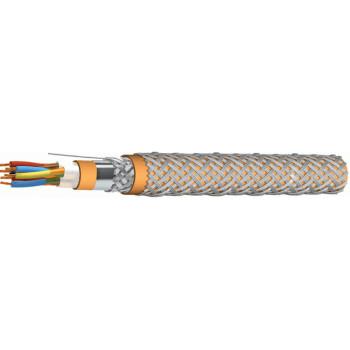

Кабель КСБГСКГнг(А)-FRHF

Кабели симметричные, гибкие, для промышленного интерфейса RS-485, огнестойкие, групповой прокладки, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, повышенной пожаростойкости, бронированные КСБГСКГнг(А)-FRHF

Техническое свойство кабеля КСБГСКГнг(А)-FRHF

Для групповой стационарной прокладки

Для систем противопожарной защиты

Для систем, работающих по стандарту RS-485 и Profibus

Для объектов повышенной пожарной опасности

Можно эксплуатировать Кабель КСБГСКГнг(А)-FRHF:

Внутри и вне помещений (черного цвета)

В условиях кратковременных воздействий минерального масла и бензина

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –70 до +80
монтаж: от –30 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КСБГСКГнг(А)-FRHF:

Количество пар: 1-10 (в зависимости от диаметра жил)
Диаметр жил: 0,78-2,00 мм
Жилы: семипроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная, совместно с полиимидной пленкой
Дополнительный огнестойкий барьер: слюдосодержащая лента
Поясная изоляция: полимерная композиция, не содержащая галогенов
Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, оранжевого цвета
Броня: оплетка из стальных оцинкованных проволок

Период гарантии Кабель КСБГСКГнг(А)-FRHF:

кабелей КСБГСКГнг(А)-FRHF
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КСБГСКГнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Соответствие сечения диаметру жилы

Диаметр, мм	0,78	0,9	1,1	1,2	1,5	2,0
Сечение, мм2	0,35	0,5	0,75	1,0	1,5	2,5

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Диаметр жил, D, мм
	0,78	0,9	1,1	1,2	1,5	2
1	10,9	11,3	12,5	12,8	14	15,2
2	15,2	16,1	17,9	18,3	19,9	21,9
3	16,1	17,1	19	19,4	21,1	23,3
4	17,3	18,4	20,5	21	22,8	25,3
5	18,7	19,9	22,7	23,4	25,3	27,6
6	20,6	21,7	24,5	25,3	27,3	30,7
7	20,6	21,7	24,5	25,3	27,3	30,7
8	21,9	23,3	26,4	27,2	31	32,3
9	23,9	25,3	30,1	30,7	33,4	36,3
10	25,3	26,9	32,2	32,8	36,6	38,2
12	28,7	30,4	35,3	36	37,1	41,5
16	31,9	33,8	37,6	38,3

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Диаметр жил, D, мм
	0,78	0,9	1,1	1,2	1,5	2
1	167,3	177,6	215,2	205,6	272,1	303,2
2	286,3	307,1	381,7	362,9	482,3	551,2
3	336,7	366,3	464	441,9	574,6	662,7
4	386,8	421,7	539,5	514,7	675,5	790,9
5	445,9	484,9	624,3	594,3	783,5	921,2
6	524	572,5	737,2	700,5	955,4	1 123,3
7	549,1	599,5	781,9	743,5	1 019,1	1 211,1
8	579,4	640	841,6	800,1	1 219,2	1 446,1
9	642,2	709,1	970,6	921,3	1 360,8	1 618,5
10	696,9	797,5	1 182	1 123,1	1 477,9	1 752,8
12	851,5	937,3	1 368	1 304,2	1 713	2 051,3
16	1 011,5	1 253,6	1 674,9	1 594,2

Электрические параметры

Ном. диам. жил, мм		0,78	0,90	1,10	1,20	1,50	2,00
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км		57,0	40,7	26,9	22,9	14,9	8,2
Асимметрия электрического сопротивления жил в паре, %, не более		3	3	3	3	3	3
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км		300	300	300	300	300	300
Электрическая ёмкость пары, не более, пФ/м		65	70	70	75	80	95
Коэффициент затухания при 20 °C на частотах, не более, дБ/100 м	39 кГц	0,39	0,35	0,26	0,24	0,21	0,18
	1 МГц	1,70	1,65	1,55	1,50	1,45	1,35
	10 МГц	5,00	4,65	4,25	4,00	3,55	3,45
Волновое сопротивление на частотах, Ом	31,25 кГц	140±20	140±20	140±20	120±15	120±15	100±15
	1 МГц	120±15	120±15	120±15	100±15	100±15	80±12
Рабочее напряжение, не более, В		300	300	300	300	300	300

Техсправка по пожарной нагрузке

Ном. диам. жил, мм	Число пар
	1	2	3	4	5	6	7	8	9	10
0,78	39,88	67,32	78,18	91,80	105,88	119,97	127,62	141,69	157,93	172,01
0,90	43,49	74,23	86,88	102,48	118,62	134,78	143,91	160,07	178,56	194,72
1,10	54,59	93,97	110,64	130,90	167,36	189,12	199,93	221,85	—	—
1,20	56,09	96,84	114,21	135,26	179,67	202,83	214,13	237,29	—	—
1,50	69,16	119,28	139,73	164,76	205,16	231,63	—	—	—	—
2,00	78,48	137,14	161,63	191,28	—	—	—	—	—	—

ТУ 16.К99-040-2009
