Кабель КСБГСКнг(А)-FRHF

Кабели симметричные, гибкие, для промышленного интерфейса RS-485, огнестойкие, групповой прокладки, с пониженным дымо и газовыделением, повышенной пожаростойкости, бронированные КСБГСКнг(А)-FRLS

Оперативная роль кабеля КСБГСКнг(А)-FRLS

Для групповой стационарной прокладки

Для систем противопожарной защиты

Для систем, работающих по стандарту RS-485 и Profibus

Для объектов повышенной пожарной опасности

Разрешается эксплуатировать Кабель КСБГСКнг(А)-FRLS:

В грунтах категории I-III

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

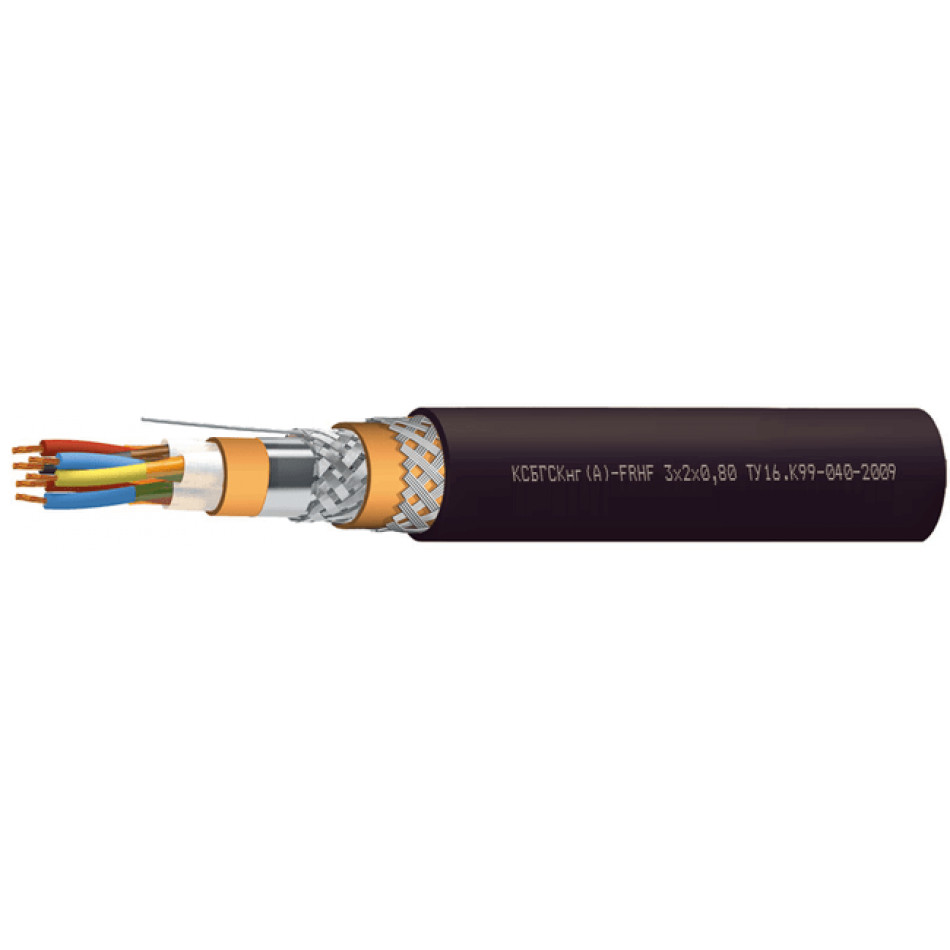

Конструкция Кабель КСБГСКнг(А)-FRLS:

Количество пар: 1-10 (в зависимости от сечения жил)
Диаметр жил: 0,78-2,00 мм
Жилы: семипроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная, совместно с полиимидной пленкой
Дополнительный огнестойкий барьер: слюдосодержащая лента
Поясная изоляция: ПВХ пониженной пожароопасности с низким дымо- и газовыделением
Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медной луженой проволоки
Оболочка: ПВХ пониженной пожароопасности с низким дымо- и газовыделением, оранжевого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке, черного цвета

Гарантийный срок службы Кабель КСБГСКнг(А)-FRLS:

кабелей КСБГСКнг(А)-FRLS
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КСБГСКнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Соответствие сечения диаметру жилы

Диаметр, мм	0,78	0,9	1,1	1,2	1,5	2,0
Сечение, мм2	0,35	0,5	0,75	1,0	1,5	2,5

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Диаметр жил, D, мм
	0,78	0,9	1,1	1,2	1,5	2
1	15,4	15,8	17	17,3	18,5	19,7
2	19,7	20,6	22,4	22,8	24,4	26,4
3	20,6	21,6	23,5	23,9	25,6	27,8
4	21,8	22,9	25	25,5	27,3	29,8
5	23,2	24,4	27,2	27,9	29,8	32,2
6	25,1	26,2	29	29,8	31,8	34,8
7	25,1	26,2	29	29,8	31,8	34,8
8	26,4	27,8	30,9	31,7	35,9	37
9	28,4	29,8	32,7	35,9	37,3	39,7
10	29,8	31,4	35,7	38,2	40,7	42,3
12	33,1	34,8	39,7	40,4	41,5	45,9
16	36,3	38,2	42	42,7	50,9	52,9
20	40,8	41,9	51	47,1	56	58,1
24	50,4
28	50,4
32	54,7

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Диаметр жил, D, мм
	0,78	0,9	1,1	1,2	1,5	2
1	344,2	359,9	417,8	398,7	490,4	529,9
2	541,8	573,5	688,8	651	815,2	895,2
3	607	648,3	787	744,4	924,9	1 024,8
4	676,8	724,7	888,6	840,9	1 054,4	1 183
5	759,5	813,2	1 007,5	951,9	1 199,7	1 352,1
6	868,2	933,1	1 159,1	1 093,7	1 417,2	1 601,6
7	893,2	960,1	1 203,8	1 136,8	1 480,9	1 689,4
8	929,3	1 007,9	1 277,1	1 204	1 709,2	1 954,1
9	1 021,6	1 108,6	1 449,5	1 364,9	1 894,6	2 172,7
10	1 098,4	1 224,5	1 702,5	1 605,4	2 044,7	2 341,6
12	1 297,8	1 406,4	1 934,2	1 830,5	2 327,4	2 688,7
16	1 501,6	1 781,1	2 301,7	2 175,8	2 589,8	2 994,6
20	1 881,3	2 030,1	2 623,6	2 234,6	3 011,4	3 516,4
24	2 251,1
28	2 351,2
32	2 605,1

Электрические параметры

Ном. диам. жил, мм		0,78	0,90	1,10	1,20	1,50	2,00
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км		57,0	40,7	26,9	22,9	14,9	8,2
Асимметрия электрического сопротивления жил в паре, %, не более		3	3	3	3	3	3
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км		300	300	300	300	300	300
Электрическая ёмкость пары, не более, пФ/м		65	70	70	75	80	95
Коэффициент затухания при 20 °C на частотах, не более, дБ/100 м	39 кГц	0,39	0,35	0,26	0,24	0,21	0,18
	1 МГц	1,70	1,65	1,55	1,50	1,45	1,35
	10 МГц	5,00	4,65	4,25	4,00	3,55	3,45
Волновое сопротивление на частотах, Ом	31,25 кГц	140±20	140±20	140±20	120±15	120±15	100±15
	1 МГц	120±15	120±15	120±15	100±15	100±15	80±12
Рабочее напряжение, не более, В		300	300	300	300	300	300

Техсправка по пожарной нагрузке

Объем горючей массы полимерных элементов в кабеле, л?10^-3/м

Ном. диам. жил, мм	Число пар
	1	2	3	4	5	6	7	8	9	10
0,78	48,6	187,01	203,26	226,88	251,75	276,61	284,26	309,11	339,71	364,57
0,90	128,77	200,57	219,10	245,53	273,46	301,38	310,51	338,43	372,63	400,57
1,10	147,09	234,19	257,68	290,33	353,94	389,85	400,27	435,74	—	—
1,20	149,91	239,79	264,17	297,94	362,85	399,51	410,81	447,48	—	—
1,50	176,23	283,26	311,80	351,41	410,78	452,75	—	—	—	—
2,00	193,26	317,31	351,12	397,38	—	—	—	—	—	—

ТУ 16.К99-040-2009
