СК-РЭнг(А)-ОБГ Nx3xS

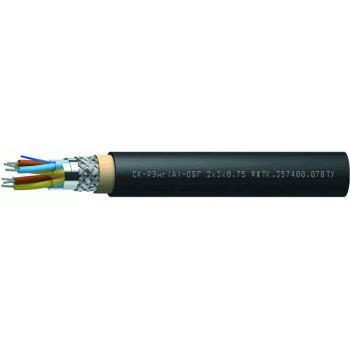

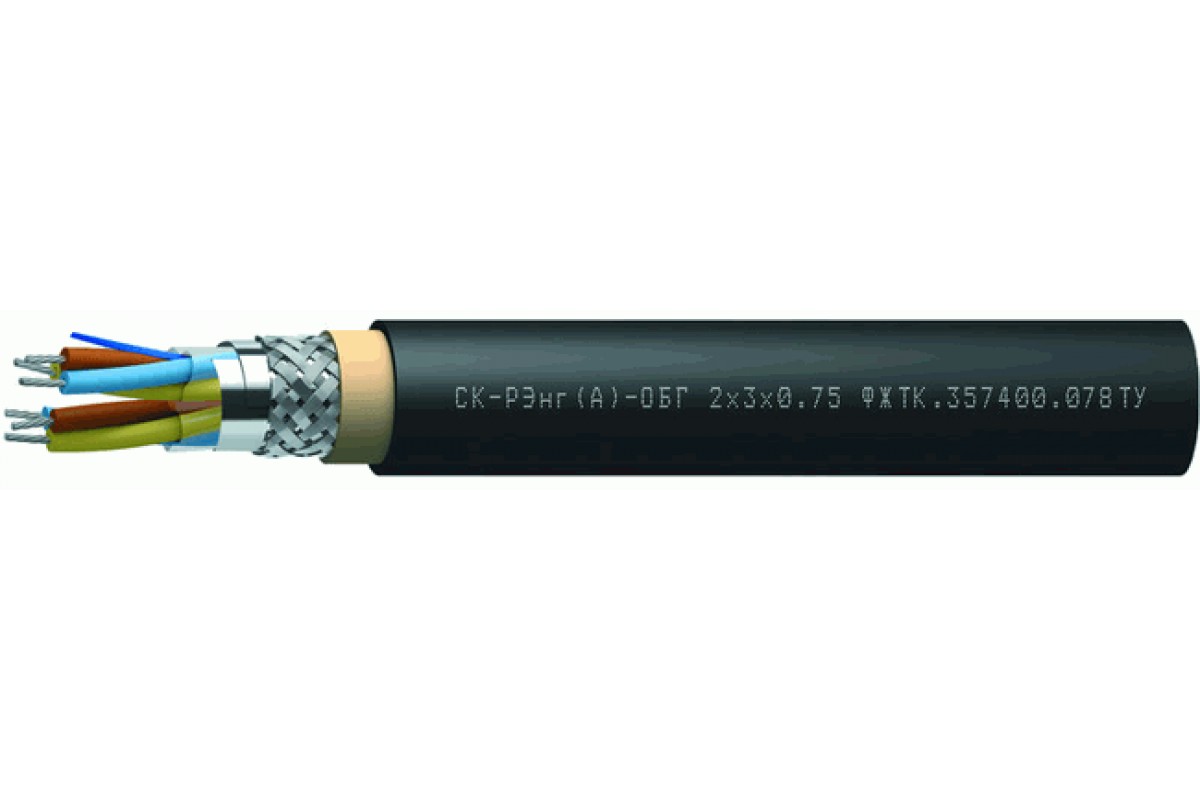

СК-РЭнг(А)-ОБГ Nx3xS - кабель судовой огнестойкий для контрольно-измерительных приборов и передачи данных

Технологическое назначение кабеля СК-РЭнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Допустимо эксплуатировать Кабель СК-РЭнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Разрешено эксплуатировать Кабель СК-РЭнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Разрешено задействовать Кабель СК-РЭнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Разрешено задействовать Кабель СК-РЭнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

Конструкция Кабель СК-РЭнг(А)-ОБГ:

Количество пар: 1-12
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные

Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Общий экран: из ламинированной алюминиевой фольги и оплеткой плотностью не менее 60% из медной луженой проволоки
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного цвета

Гарантийное обслуживание Кабель СК-РЭнг(А)-ОБГ:

кабелей СК-РЭнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РЭнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Массогабаритные параметры

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	11,8	12,1	12,5	12,8	13,4
2	18,1	18,7	19,5	20,6	21,6
3	18,9	20	20,9	21,6	22,7
4	20,8	21,6	22,5	23,3	24,6
5	22,4	23,4	24,4	25,7	27,1
7	24,5	25,6	26,7	27,7	29,3
10	30,2	32	33,5	34,8	37,4
12	31,5	32,9	34,5	36,2	38,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	169,3	179,4	191,8	207,5	227,2
2	318,1	343,4	369,5	413,3	463,5
3	362,4	410,4	452,8	484	540,5
4	441,3	476,9	520,5	559,7	638,9
5	496,3	539	599,5	676,9	764,5
7	617,5	673,9	743,5	805,4	928,4
10	809,4	920,7	1 049,8	1 151,5	1 354,6
12	911,1	1 032,8	1 162,3	1 300,2	1 508,8

Электрические параметры СК-РЭнг(А)-ОБГ

Номинальное сечение жил, S, мм2	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
