СК-РэЭУнг(А)-ОБГ Nx2xS - кабель судовой огнестойкий для контрольно-измерительных приборов и передачи данных

Рабочая функция кабеля СК-РэЭУнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Для передачи данных в системах автоматики, системах на основе протокола RS-485, и системах передачи данных со скоростью 31,25 кбит/с

Разрешено эксплуатировать Кабель СК-РэЭУнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Допустимо применять Кабель СК-РэЭУнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Можно задействовать Кабель СК-РэЭУнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Разрешено применять Кабель СК-РэЭУнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

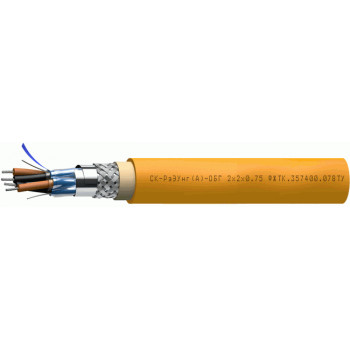

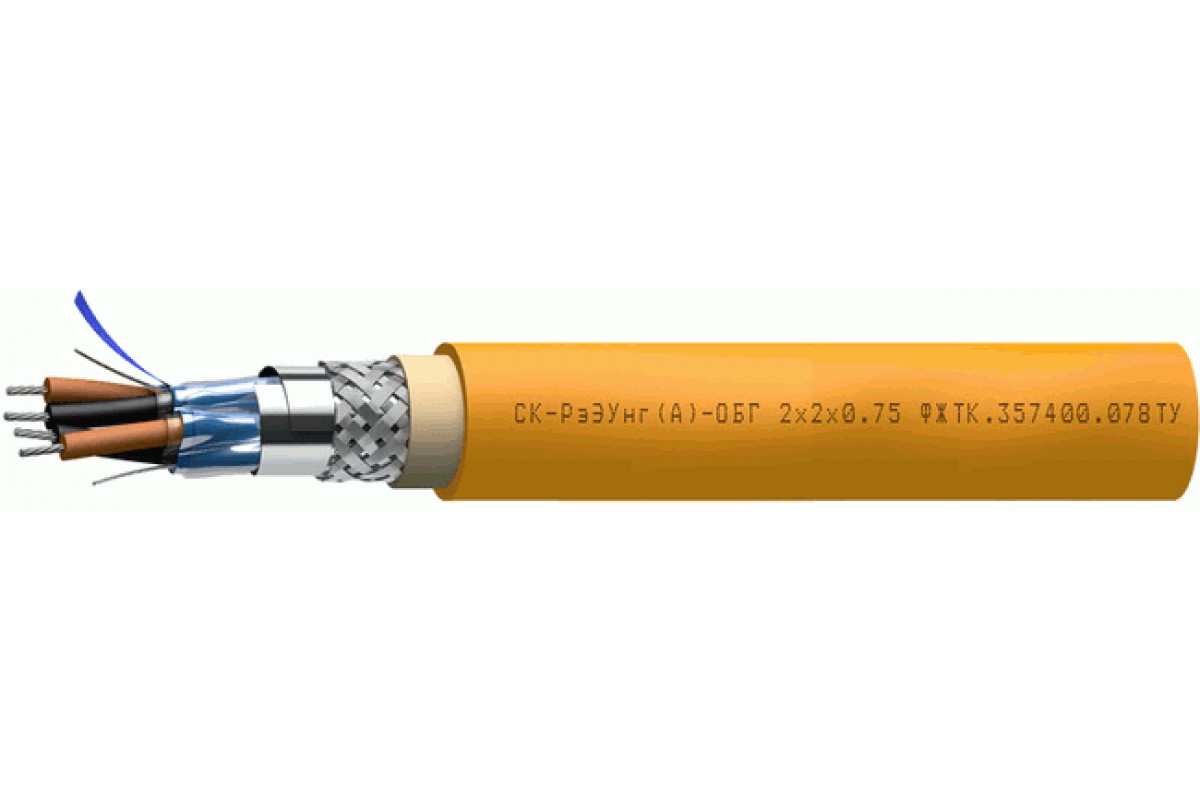

Конструкция Кабель СК-РэЭУнг(А)-ОБГ:

Количество пар: 1-48
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран группы: из ламинированной алюминиевой фольги с контактным проводником из медной луженой проволоки
Общий экран: из ламинированной алюминиевой фольги и оплеткой плотностью не менее 60% из медной луженой проволоки
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета

Гарантийный срок функционирования Кабель СК-РэЭУнг(А)-ОБГ:

кабелей СК-РэЭУнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РэЭУнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	11,9	12,2	12,6	12,9	13,4
2	18,3	19,3	20	20,6	21,6
3	19,1	20,2	21	21,6	22,7
4	21	21,8	22,7	23,4	25
5	22,7	23,6	24,9	25,8	27,1
7	24,8	25,8	26,9	27,8	29,3
10	31	32,3	33,7	34,9	37,3
12	31,9	33,2	34,7	36,4	38,4
14	33,4	34,8	36,8	38,1	40,3
16	34,9	36,4	38,3	39,9	42,2
19	37,2	38,8	40,6	42,5	45
24	43,4	45,3	48,3	50,1	53,1
30	45,7	48,6	50,9	52,8	56
32	46,9	49,6	52	53,9	57,2
37	50	52,2	54,7	56,8	60,3
48	56,6	59,2	62,1	64,6	68,7

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	158,3	167,3	178,3	192,9	210,9
2	300,8	337,7	361,6	388,1	495,7
3	353,1	378,4	417,1	445,3	496,5
4	406	437,5	476,5	519,7	607,6
5	454,2	500	570	613,6	701,7
7	555,8	605,8	676,4	733,7	839,2
10	795,8	868,1	958,3	1 073,3	1 227,1
12	855,1	938	1 041,9	1 170,6	1 348,7
14	926,7	1 020,7	1 173	1 299	1 503,2
16	1 009,4	1 121,7	1 290,7	1 424,4	1 654,7
19	1 133,5	1 273,1	1 467,2	1 612,4	1 882
24	1 444	1 601,3	1 888,5	2 099,8	2 445,7
30	1 710,4	1 903,4	2 172,9	2 398,4	2 817,8
32	1 783,9	1 988,1	2 264,6	2 503,3	2 947,6
37	1 967,6	2 199,8	2 493,9	2 765,6	3 272,1
48	2 366,4	2 660,8	3 034,6	3 380,5	4 059,7

Электрические параметры СК-РэЭУнг(А)-ОБГ

Номинальное сечение жил, S, мм2	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
