Кабель КВПнг(А)-LS-5e 2

ЛОУТОКС КВПнг(A)-LSLTx-5e кабели симметричные ЛОУТОКС для структурированных кабельных систем (U/UTP) категории 5e, групповой прокладки, c пониженным дымо и газовыделением, с низкой токсичностью продуктов горения

Прикладная характеристика кабеля ЛОУТОКС КВПнг(A)-LSLTx-5e

Для групповой стационарной прокладки

Для структурированных кабельных систем, категория 5e (стандарты: ISO/IEC 11801, IEC 61156-5, ANSI/TIA/EIA-568-А)

Разрешено задействовать Кабель ЛОУТОКС КВПнг(A)-LSLTx-5e:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 8?D_H
монтаж: 8?D_H

Диапазон температур, °С

эксплуатация: от –40 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

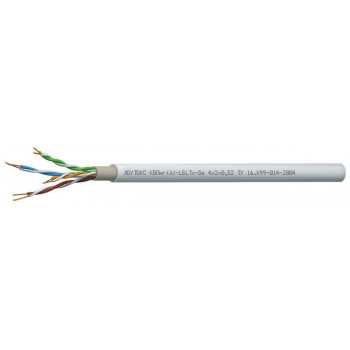

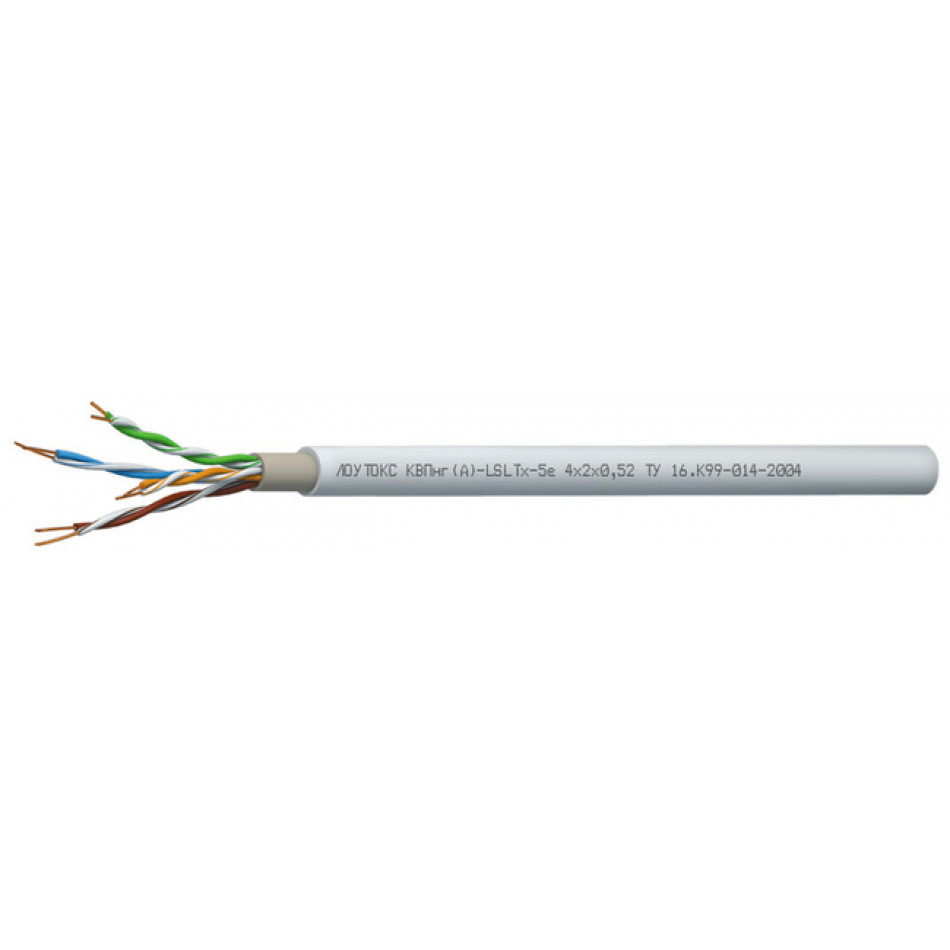

Конструкция Кабель ЛОУТОКС КВПнг(A)-LSLTx-5e:

Количество пар: 1, 2, 4
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Изоляция: сплошной полиэтилен
Скрутка: парная
Заполнение: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением,с низкой токсичностью продуктов горения
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, белого цвета

Гарантийные условия Кабель ЛОУТОКС КВПнг(A)-LSLTx-5e:

кабелей ЛОУТОКС КВПнг(A)-LSLTx-5e

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей ЛОУТОКС КВПнг(A)-LSLTx-5e по ГОСТ 31565 — 2012 — П3.8.2.1.2
Нераспространение горения при групповой прокладке (категория A)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	1	5,6	32
	2	7,5	60,9
	4	8	76,9

Электрические параметры

• Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом / км
• Омическая асимметрия жил в рабочей паре не более: 2 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм?км
• Электрическая емкость рабочей пары, не более: 56 пФ/м
• Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
• Волновое сопротивление: 100 ± 15 Ом

Техсправка по пожарной нагрузке

Число пар в кабелях, N	Объем горючей массы полимерных элементов в кабеле, лx10-3/м
1	12,29
2	20,66
4	25,94

ТУ 16.К99-014-2004
