Кабель КИПЭВБВ

КИПЭВБВ - кабели симметричные КИПЭВ ® для промышленного интерфейса RS-485, одиночной прокладки, бронированные

Технологическая функция кабеля КИПЭВБВ

Для одиночной стационарной прокладки

Для систем, работающих по стандарту RS-485

Разрешается применять Кабель КИПЭВБВ:

В грунтах категории I-III

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

25 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 15?D_H
монтаж: 20?D_H

Диапазон температур, °С

эксплуатация: от –40 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

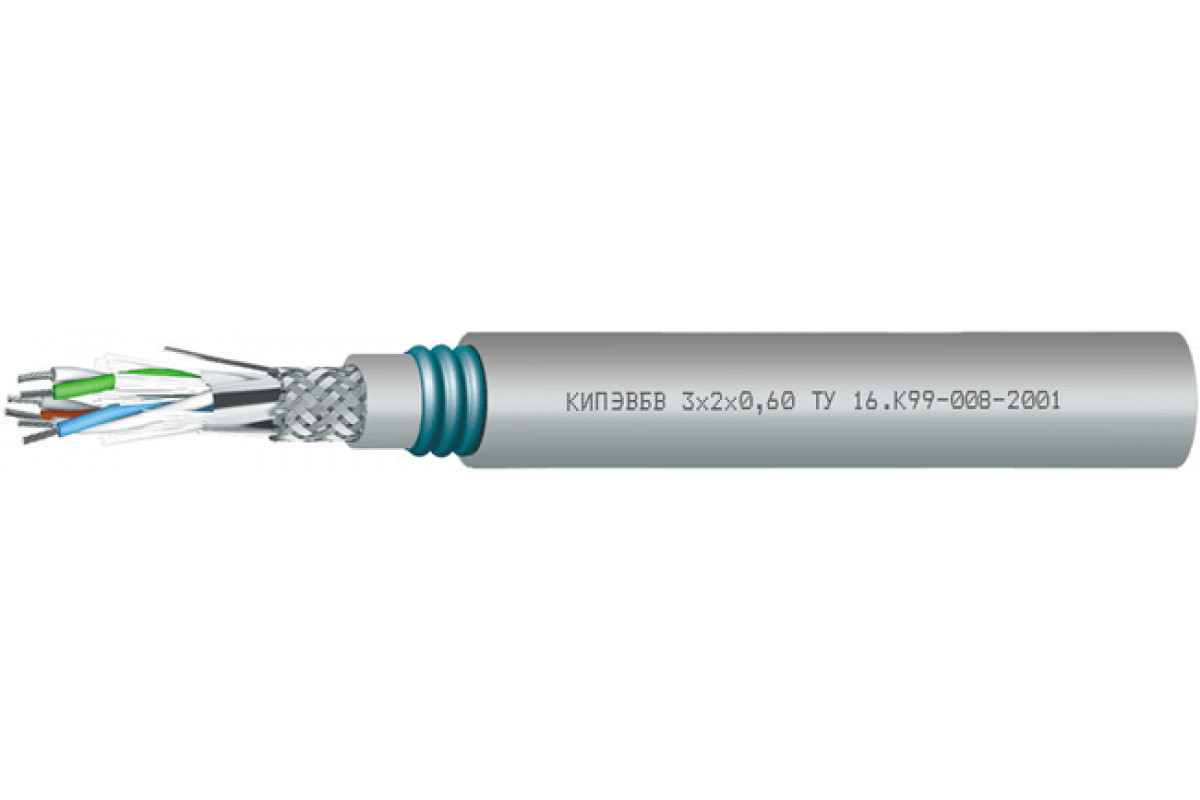

Конструкция Кабель КИПЭВБВ:

Количество пар: 1-10
Диаметр жил:0,60 мм (7?0,20 мм)
Жилы: многопроволочные медные луженые
Скрутка: парная
Изоляция: сплошной полиэтилен
Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%
Оболочка: ПВХ серого цвета
Гидрофобное покрытие: поверх оболочки
Броня: ламинированная стальная гофрированная лента
Защитный шланг: аналогично оболочке

Гарантийный срок сохранения свойств Кабель КИПЭВБВ:

кабелей КИПЭВБВ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КИПЭВБВ по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,6	1	13,5	164
	2	15,9	237
	3	16,1	256
	4	16,6	270
	5	18	316
	6	19	360
	7	19	367
	8	20	413
	9	21,6	447
	10	22,6	483

Электрические параметры КИПЭВБВ

Электрическое сопротивление жилы постоянному току при 20 °C, не более	10,0 Ом/100м
Асимметрия электрического сопротивления постоянному току жил в паре, не более	3 %
Волновое сопротивление на частоте 1 МГц	120 ± 12 Ом
Электрическая емкость пары, не более	42 пФ/м
Коэффициент затухания на частоте 1 МГц при 20 °C, не более	2,1 дБ/100м

ТУ 16.К99-008-2001
