Кабель КИПвЭВКВт

Производитель: НПП Спецкабель
Код товара: 331
Доступность: На складе
КИПвЭВКВт - кабель симметричный КИПВЭВ ® для промышленного интерфейса RS-485, одиночной прокладки, бронированный

Цель кабеля КИПвЭВКВт

  • Для одиночной стационарной прокладки
  • Для систем, работающих по стандарту RS-485

    • Разрешается использовать Кабель КИПвЭВКВт:

  • В грунтах категории I-III
  • Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

    • Защищены от грызунов

    Минимальный срок службы

    25 лет

    Минимальный радиус изгиба, DH*

    эксплуатация (однократно): 10?DH
    монтаж: 15?DH

    Диапазон температур, °С

    эксплуатация: от –40 до +85
    монтаж: от –10 до +50
    * DH — наружный размер кабеля

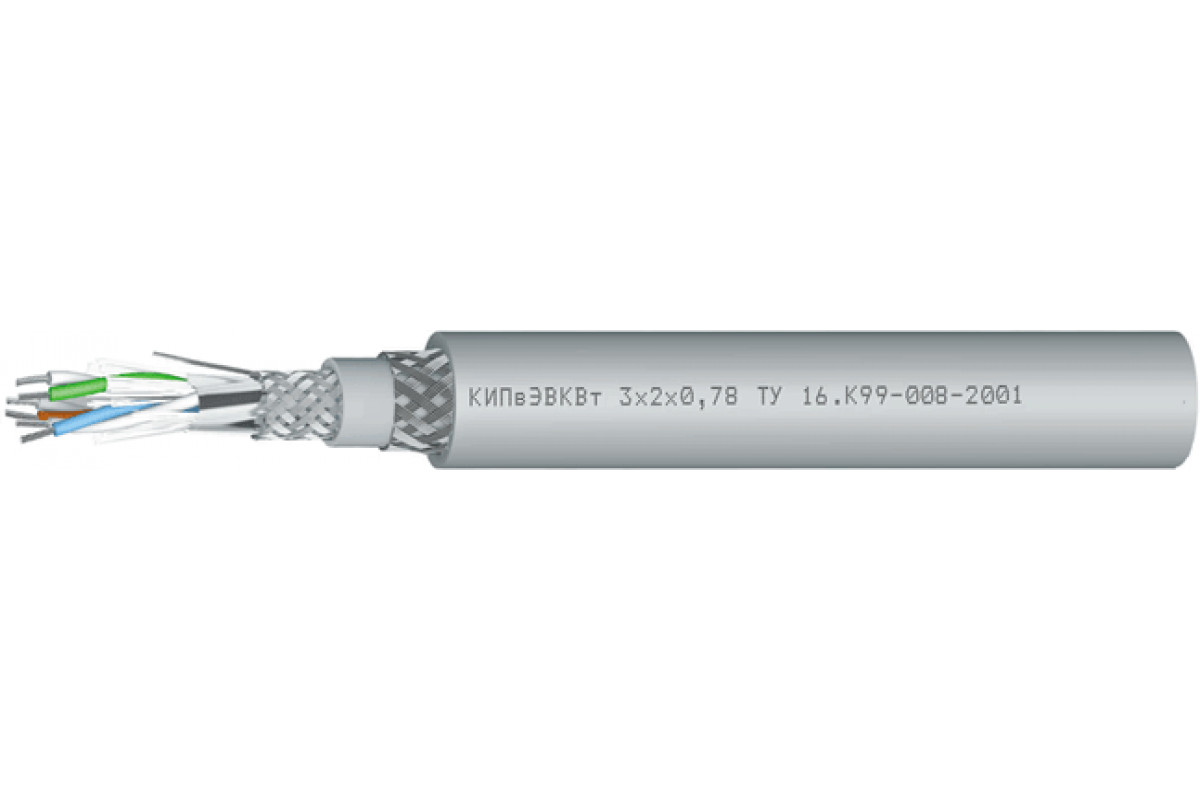

    Конструкция Кабель КИПвЭВКВт:


    Количество пар: 1-10
    Диаметр жил: 0,78 мм (7?0,26 мм)
    Жилы: многопроволочные медные луженые
    Скрутка: парная
    Изоляция: вспененный полиэтилен
    Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%
    Оболочка: ПВХ повышенной масло-бензостойкости и теплостойкости серого цвета
    Броня: оплетка из стальных оцинкованных проволок
    Защитный шланг: аналогично оболочке

    Гарантийный срок сохранения функциональности Кабель КИПвЭВКВт:

    кабелей КИПвЭВКВт

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей КИПвЭВКВт по ГОСТ 31565 — 2012 — О1.8.2.5.4
    Нераспространение горения при одиночной прокладке

    Массогабаритные параметры

    Диаметр жил, D, ммЧисло пар в кабелях, NНаружный размер кабелей, DH, не более, ммРасчетная масса 1 км кабелей, кг
    0,78113,4207
    1,514,1228
    217,3315
    317,7322
    418,4364
    519,8399
    621447
    721458
    822,2506
    924,1564
    1025,4611

    Электрические параметры КИПвЭВКВт

    Электрическое сопротивление жилы постоянному току при 20 °C, не более 5,9 Ом/100м
    Асимметрия электрического сопротивления постоянному току жил в паре, не более 3 %
    Волновое сопротивление на частоте 1 МГц 120 ± 12 Ом
    Электрическая емкость пары, не более 42 пФ/м
    Коэффициент затухания на частоте 1 МГц при 20 °C, не более 1,65 дБ/100м

    ТУ 16.К99-008-2001
