Кабель КИПвЭВКВ

КИПвЭВКВ - кабель симметричный КИПВЭВ ® для промышленного интерфейса RS-485, одиночной прокладки, бронированный

Целевая задача кабеля КИПвЭВКВ

Для одиночной стационарной прокладки

Для систем, работающих по стандарту RS-485

Разрешено применять Кабель КИПвЭВКВ:

В грунтах категории I-III

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

25 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 15?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –40 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

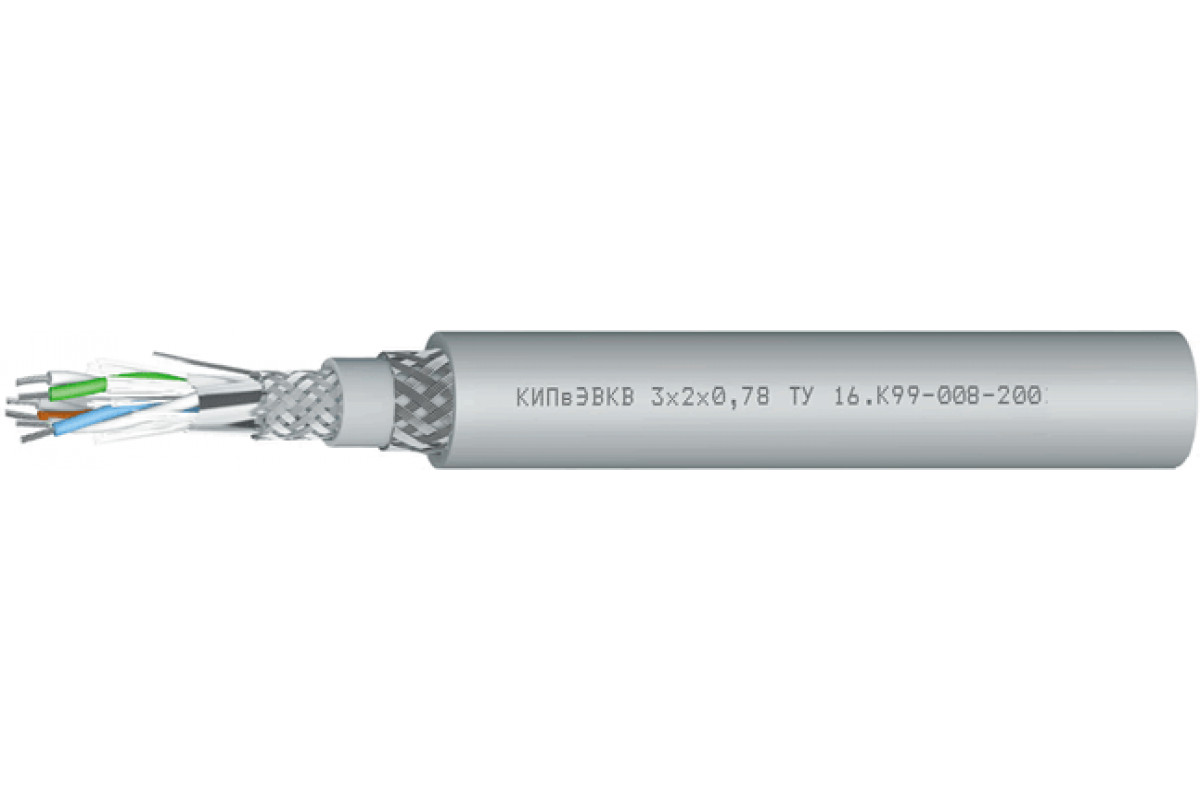

Конструкция Кабель КИПвЭВКВ:

Количество пар: 1-10
Диаметр жил: 0,78 мм (7x0,26 мм)
Жилы: многопроволочные медные луженые
Скрутка: парная
Изоляция: вспененный полиэтилен
Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%
Оболочка: ПВХ серого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийное покрытие Кабель КИПвЭВКВ:

кабелей КИПвЭВКВ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КИПвЭВКВ по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,78	1	13,4	207
	1,5	14,1	228
	2	17,3	315
	3	17,7	322
	4	18,4	364
	5	19,8	399
	6	21	447
	7	21	458
	8	22,2	506
	9	24,1	564
	10	25,4	611

Электрические параметры КИПвЭВКВ

Электрическое сопротивление жилы постоянному току при 20 °C, не более	5,9 Ом/100м
Асимметрия электрического сопротивления постоянному току жил в паре, не более	3 %
Волновое сопротивление на частоте 1 МГц	120 ± 12 Ом
Электрическая емкость пары, не более	42 пФ/м
Коэффициент затухания на частоте 1 МГц при 20 °C, не более	1,65 дБ/100м

ТУ 16.К99-008-2001
