СК-ЭВВнг(А)-LS NxS

Кабели СК-ЭВВнг(А)-LS Nx2xS для монтажа систем электроники и электротехники на напряжение до 500 В, групповой прокладки, с пониженным дымо и газовыделением

Оперативное назначение кабеля СК-ЭВВнг(А)-LS

Для групповой стационарной прокладки

Для современных систем электроники и электротехники

Разрешается использовать Кабель СК-ЭВВнг(А)-LS:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

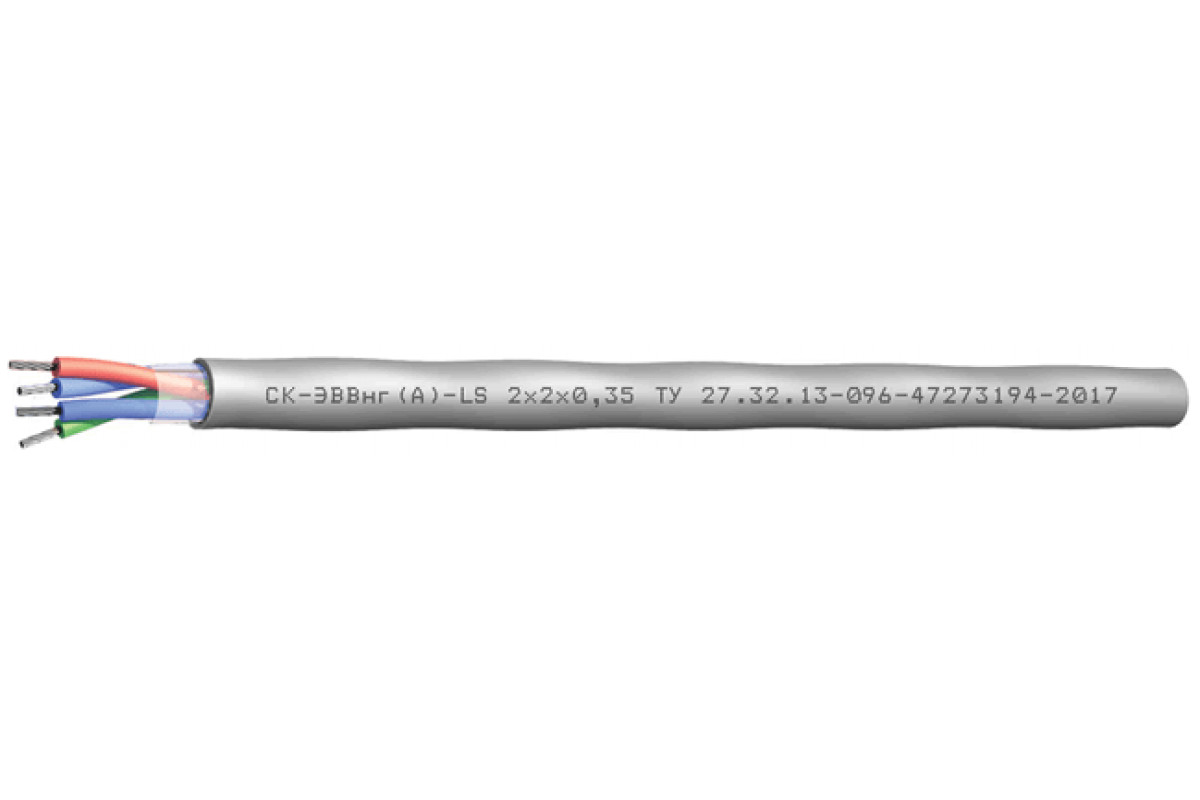

Конструкция Кабель СК-ЭВВнг(А)-LS:

Количество пар: 1–24 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого цвета

Гарантийный период работы Кабель СК-ЭВВнг(А)-LS:

кабелей СК-ЭВВнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭВВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	4,4	5	5,6	6,9	7,3	9	9,8
2	7,3	8,8	10	12,3	13,4	16,8	18,7
3	7,7	9,3	10,9	13,3	14,2	17,8	19,8
4	8,7	10,1	11,9	14,6	16,1	19,8	22
5	9,4	11,3	13,3	16,6	17,6	22	24,2
6	10,2	12,3	14,4	18,3	19,5	24	27
7	10,2	12,3	14,4	18,3	19,5	24	27
8	11,3	13,6	16,1	19,7	21,4	26,6	29,2
10	13,4	16,4	19,1	23,4	25,6	31,8	35
12	13,8	16,9	19,7	24,1	26,4	32,8	36,7
14	14,5	18	21	26	27,7	34,5	38,6
16	15,8	18,9	22,1	27,4	29,2	37	40,8
20	17,4	21,2	24,9	30,8	33	41	45,8
24	19,5	23,4	27,6	34,2	37,2	46,2	51,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	19,1	23	30,1	44,5	52,4	85,9	110,7
2	39,9	58,7	73,6	108,3	133,3	203,7	267,1
3	49,4	73,4	99,2	145,7	171,1	261,9	347,8
4	64,6	89,8	121,5	179,4	229,5	336	446,7
5	76	112,7	151,6	231,8	273,3	413,8	536,5
6	87,6	130,2	175,4	278,3	328,2	481,3	656,5
7	95,4	142,7	192,5	304,7	361,4	532,5	728,7
8	113	167,6	233,6	342,1	418,1	629,1	821,7
10	145,5	223,2	296,9	433,5	542,4	809,8	1 053,4
12	163,7	251,6	335,5	492,3	616,2	922,7	1 250
14	183,3	292,1	388,6	583,7	695,3	1 043,2	1 417
16	220,3	324,1	431,9	649,7	775,9	1 206,7	1 586,5
20	262,8	400,2	546,2	816,2	974,4	1 458	1 978,3
24	317,7	468,5	639,6	957,5	1 186,7	1 768,4	2 391,4

Электрические параметры СК-ЭВВнг(А)-LS

Электрическое сопротивление изоляции жил при 20 °C, не менее 50 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 150 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм2	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9

ТУ 27.32.13-096-47273194-2017
