Кабель СКАБ-МЭонг(А)-FRHF-ХЛ-1

кабелей СКАБ-МЭонг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Кабели универсальные СКАБ ® на напряжение до 1000 В, пучковой скрутки, групповой прокладки, огнестойкие— СКАБ-МЭонг(А)-FRHF-ХЛ

Оперативное использование кабеля СКАБ-МЭонг(А)-FRHF-ХЛ-1

Для номинального переменного напряжения до 1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для слаботочных цепей и цепей контроля

Можно использовать Кабель СКАБ-МЭонг(А)-FRHF-ХЛ-1:

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

В качестве контрольных кабелей

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Соответствует требованиям Российского речного регистра (РРР).
Соответствует требованиям Российского морского регистра судоходства (РМРС).

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H

Диапазон температур, °С

монтаж: от –50 до +50
эксплуатация: от –70 до +90
* D_H — наружный размер кабеля

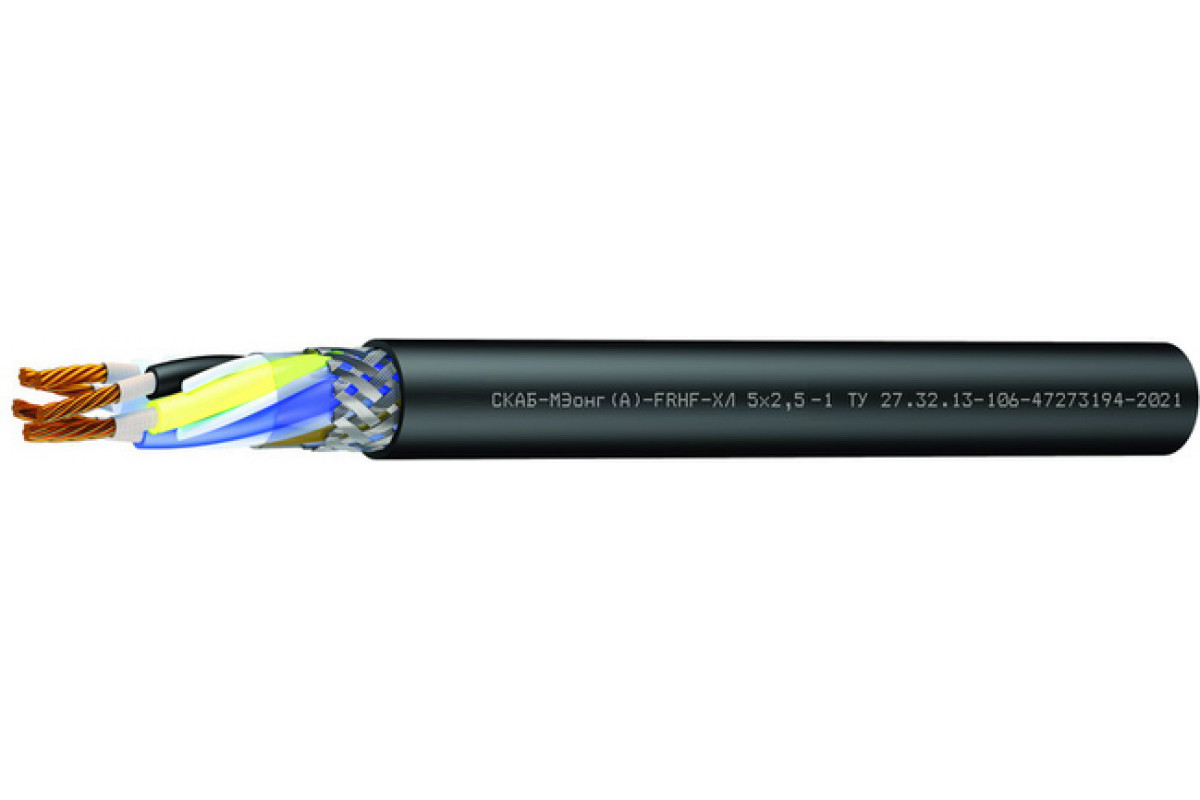

Конструкция Кабель СКАБ-МЭонг(А)-FRHF-ХЛ-1:

Количество жил, N	Сечение жил, S, мм2
1	1,0 - 300
2 - 3	1,0 - 150
4 - 5	1,0 - 95
6 - 37	1,0 - 2,5

Жилы: многопроволочные медные, 2 класса (S ? 10 мм²), 5 класса (S ? 16 мм²)
Обмотка жилы: слюдосодержащая лента
Изоляция: этиленпропиленовая резина
Внутреннее заполнение (опционально): кордели из экструдированного полимера
Скрутка: пучковая (N < 6), повивная (N ? 6)
Общий экран: оплетка из медных луженых проволок
Оболочка: полимерная композиция, не содержащая галогенов, маслобензостойкая, черного цвета

Гарантийный срок эксплуатации

кабелей СКАБ-МЭонг(А)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-МЭонг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	1	1,5	2,5	4	6	10	16	25	35	50	70	95	120	150	185	240	300
1	7,9	8,2	8,6	9,1	9,7	10,6	12,6	14,7	16,9	19,5	21,4	23,4	25	28,4	31,3	33,4	37,8
2	12,2	12,8	13,7	14,7	15,9	17,7	22,3	26,7	31,8	35,5	39,2	44,1	47,2	54,7	59,1	63,3
3	12,8	13,4	14,3	15,5	16,8	19,4	23,6	28,3	33,7	37,7	42,4	46,9	50,3	58,2	63	67,5
4	13,8	14,5	15,5	16,8	18,3	21,1	25,8	31,8	37	42,2	46,8	52,5	56,3	64,4	69,7
5	14,9	15,7	16,8	18,3	20,6	23	28,3	34,9	41,5	46,5	52,3	57,9	62,1	71,2
6	12,2	13,1	14,3
7	12,2	13,1	14,3
8	13	14	15,4
10	14,9	16,1	17,7
12	15,3	16,5	18,9
14	16,2	17,6	20
16	17	19	21
19	17,8	19,9	22
24	21,1	22,9	25,4
27	21,5	23,4	25,9
30	22,2	24,1	26,8
37	23,8	25,9	29,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	1	1,5	2,5	4	6	10	16	25	35	50	70	95	120	150	185	240	300
1	63,2	72	86,3	111,9	139,4	199,8	283,8	404,1	556,2	751	981,4	1 228,7	1 528	1 880,7	2 276,2	2 857,9	3 516,7
2	144,7	163,2	193,6	239,8	297,4	425,3	622,7	904,6	1 214,1	1 577,6	2 052,2	2 844,8	3 426,8	4 245,9	5 010,5	6 209,9
3	170	196,6	238,4	300,9	404,3	570,1	817,3	1 202,8	1 615,8	2 136,3	3 096,9	3 859,9	4 697,8	5 825	6 929,1	8 631,3
4	201,4	235,6	288,8	392,6	500,3	709,8	1 051,4	1 551,4	2 047,2	3 000,7	3 933	4 978,9	6 084,9	7 444,6	8 823
5	234,6	274,7	364,4	465,9	615,9	852,3	1 268	1 873	2 753,3	3 630,5	4 832,2	6 066,9	7 425	9 008,3
6	268,2	340,5	419,1
7	287,7	366,2	455
8	346,3	410,2	530,5
10	444	521,5	649,9
12	491,3	582,3	731,6
14	544,3	650,1	846,9
16	580,8	692,4	902,7
19	656,2	814,8	1 034,2
24	861,1	1 068,9	1 358,8
27	930,4	1 156,1	1 474,3
30	1 034,6	1 252,2	1 606,3
37	1 210,4	1 472,6	1 900,2

Электрические параметры СКАБ-МЭонг(А)-FRHF-ХЛ-1

Номинальное сечение жил, S, мм2	Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км
1,0	18,1
1,5	12,1
2,5	7,41
4	4,61
6	3,08
10	1,83
16	1,21
25	0,78
35	0,554
50	0,386
70	0,272
95	0,206
120	0,161
150	0,129
185	0,106
240	0,0801
300	0,0641

Рабочее переменное (постоянное) напряжение, не более, В	1000 (1500)

ТУ 27.32.13-106-47273194-2021
