Кабель СКАБ-С 660Кнг(А)-HF-ХЛ Nx2эфxS Z

Код товара: 2230

Доступность: На складе

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, бронированные — СКАБ-С 660Кнг(А)-HF-ХЛ

Технологическая цель кабеля СКАБ-С 660Кнг(А)-HF-ХЛ Nx2эфxS Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Разрешается задействовать Кабель СКАБ-С 660Кнг(А)-HF-ХЛ Nx2эфxS Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В грунтах категории I — III

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –70 до +85
монтаж: от –40 до +50
* D_H — наружный размер кабеля

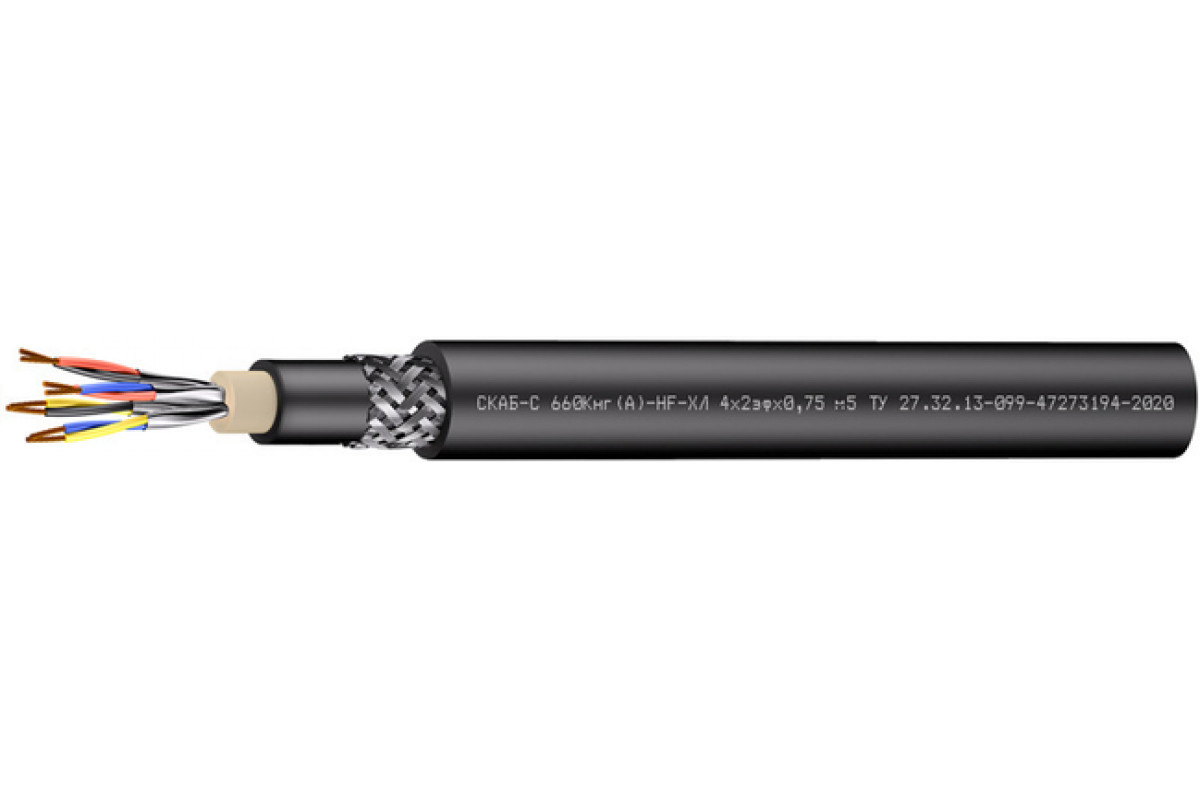

Конструкция Кабель СКАБ-С 660Кнг(А)-HF-ХЛ Nx2эфxS Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-2,5 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Экран пары: из ламинированной алюминиевой фольги
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок эксплуатационной пригодности Кабель СКАБ-С 660Кнг(А)-HF-ХЛ Nx2эфxS Z:

кабелей СКАБ-С 660Кнг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-С 660Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5	2,5
2	17,6	19,6	20,6	21,2	22,8	26
3	18,7	20,4	21,5	22,5	24,2	27,2
4	19,8	21,8	23,8	24,5	25,9	29,5
5	21,1	24,1	25,5	26,3	28,1	31,9
6	22,9	25,7	27,2	28,3	30,1	34,9
7	22,9	25,7	27,2	28,3	30,1	34,9
8	24,6	27,3	29,1	30,1	32,1	37,3
10	28	31,2	33,2	35	37,4	43,4
12	28,7	32	34,7	35,9	38,4	45,2
14	29,8	33,4	36,2	37,5	40,5	47,3
16	31,2	35,5	37,9	39,7	42,5	49,9
20	34,4	39,1	41,7	43,3	47,1	54,7
24	37,6	42,8	46,4	48,2	52	61,8

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5	2,5
2	364,5	437,1	476,5	503	580,2	732
3	421,1	486,1	534,8	589,9	683,4	844,5
4	470,4	550,2	654,8	697,3	782,6	995,6
5	524,5	664	736,6	787,7	904,2	1 141,8
6	604,6	736,2	818,9	892,6	1 013	1 338,9
7	625,8	764,6	854,2	933,7	1 065,8	1 418
8	705,7	836,7	950,5	1 025,2	1 174,3	1 568,7
10	849,9	1 010,8	1 135,4	1 278,7	1 466,5	1 938,1
12	911,9	1 089,5	1 282	1 388	1 601,4	2 198,9
14	984,5	1 185,4	1 397,4	1 516,9	1 798,3	2 424,5
16	1 066,3	1 336,3	1 518,2	1 692,6	1 963,7	2 684,2
20	1 274,4	1 583,9	1 800,7	1 966,2	2 366,4	3 154,7
24	1 454,3	1 809,5	2 135,1	2 332,5	2 752,9	3 943,2

Электрические параметры СКАБ-С 660Кнг(А)-HF-ХЛ Nx2эфxS Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами и индивидуальным экраном	1,5 (2,1)
Волновое сопротивление на частоте 31,25 кГц, Ом	60±20
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Отношение индуктивности к электрическому сопротивлению цепи (двух жил пары) для кабелей с обозначением, не более мкГн/Ом	25	25	25	25	40	60	—	—
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
