Кабель СКАБ 250Кнг(А)-FRHF-ХЛл

Производитель: НПП Спецкабель
Код товара: 1051
Доступность: На складе
СКАБ 250Кнг(А)-FRHF-ХЛ – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Предназначение кабеля СКАБ 250Кнг(А)-FRHF-ХЛл

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для систем противопожарной защиты, в том числе, во взрывоопасных зонах

    • Разрешается задействовать Кабель СКАБ 250Кнг(А)-FRHF-ХЛл:

  • В грунтах категории I — III
  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

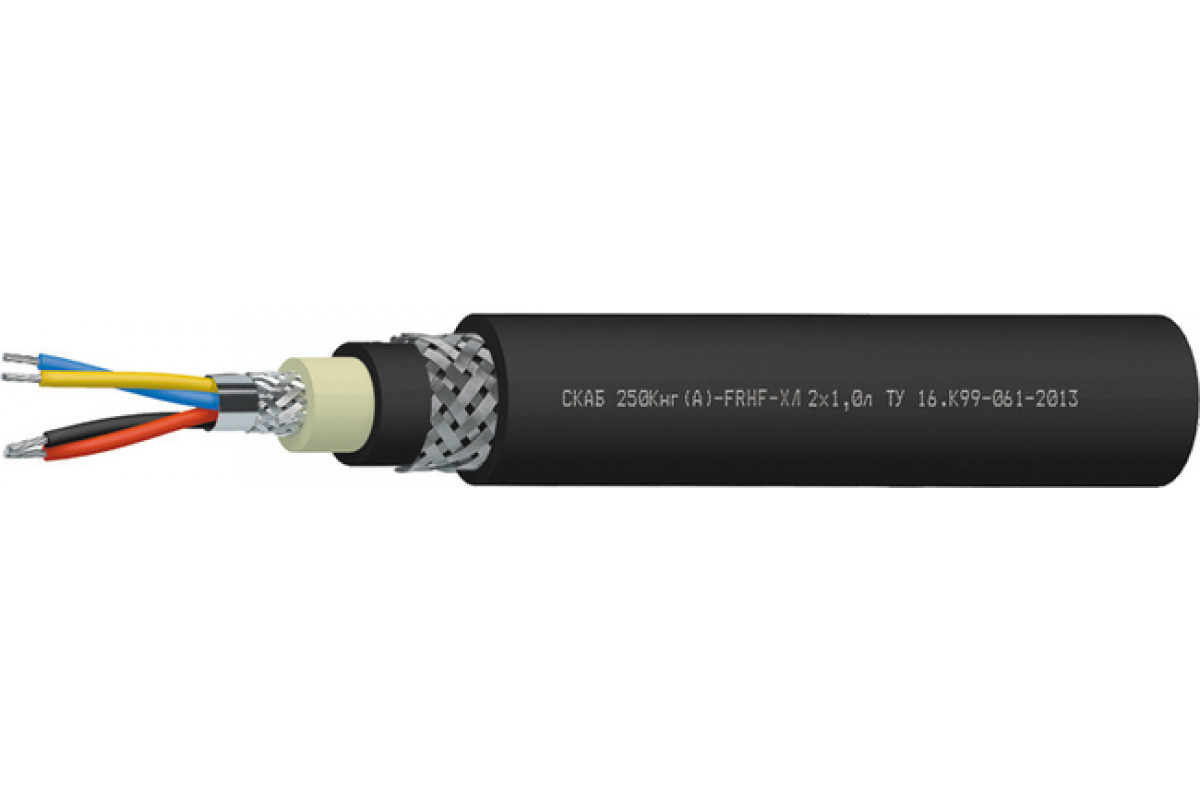

    Конструкция Кабель СКАБ 250Кнг(А)-FRHF-ХЛл:


    Количество пар: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок функционирования Кабель СКАБ 250Кнг(А)-FRHF-ХЛл:

    кабелей СКАБ 250Кнг(А)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория А)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    113,914,414,915,416,4
    216,917,418,419,420,4
    317,418,418,919,921,4
    418,419,419,921,423,3
    519,420,421,422,825,2
    620,921,422,824,726,7
    720,921,422,824,726,7
    822,323,324,726,228,6
    1025,226,228,130,132,6
    1225,727,228,630,633,6
    1426,728,630,132,135,5
    1628,129,631,133,637
    2030,132,134,53740,4
    2433,135,537,540,444,4

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1317,8337,5355,7385,9431,3
    2478,1518,9552,7660,5753,8
    3518,8566,4606,7729,2846,2
    4574,7632,2729,7823,3968,2
    5683,7752,3810,39221 123,4
    6743,8824,8895,71 0551 280,8
    7762,6849,5926,31 096,11 342,2
    8826,5921,31 0391 2241 509,5
    101 020,21 147,21 252,11 488,61 841
    121 065,61 218,91 377,21 603,72 150,9
    141 164,31 348,21 488,51 741,32 351,1
    161 283,61 451,41 605,22 080,32 587,1
    201 455,31 656,42 033,42 440,13 062,1
    241 832,22 082,52 354,82 8273 615,9

    Электрические параметры СКАБ 250Кнг(А)-FRHF-ХЛл

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке


    		Объем горючей массы, лx10-3/м
    Ном. сеч. жил,
    мм2     		Число пар
    12345678101214162024
    0,5155,5230,9249,2274,9318,6347,9356385,5472,1499,4538,7576,5653,7766,4
    0,75162,6245,4265,7293,9341,3373,8383415,4513,5544,1583,6625,5710,9873,7
    1168,8257,8279,7326,7360,9395,8406461,3545,9579,3622667,5819933,8
    1,5179,2278,4319,5355,1393,4453,1464,8505,4600637,8686,1795,8913,41038,8
    2,5193,7324,2353,7394,8459,9510,3524,1570,9703,5778,3845907,51039,61218

    ТУ 16.К99-061-2013
