СКАБ 660КГУнг(С)-FRHF-ХЛл ф

Производитель: НПП Спецкабель
Код товара: 1746
Доступность: На складе
СКАБ 660КГУнг(С)-FRHF-ХЛ Nx2xSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Технологическая задача кабеля СКАБ 660КГУнг(С)-FRHF-ХЛл ф

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Возможно эксплуатировать Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл ф:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В химически агрессивных средах
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    50 лет

    Минимальный радиус изгиба, DH*

    монтаж: 5?DH
    эксплуатация: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +125
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

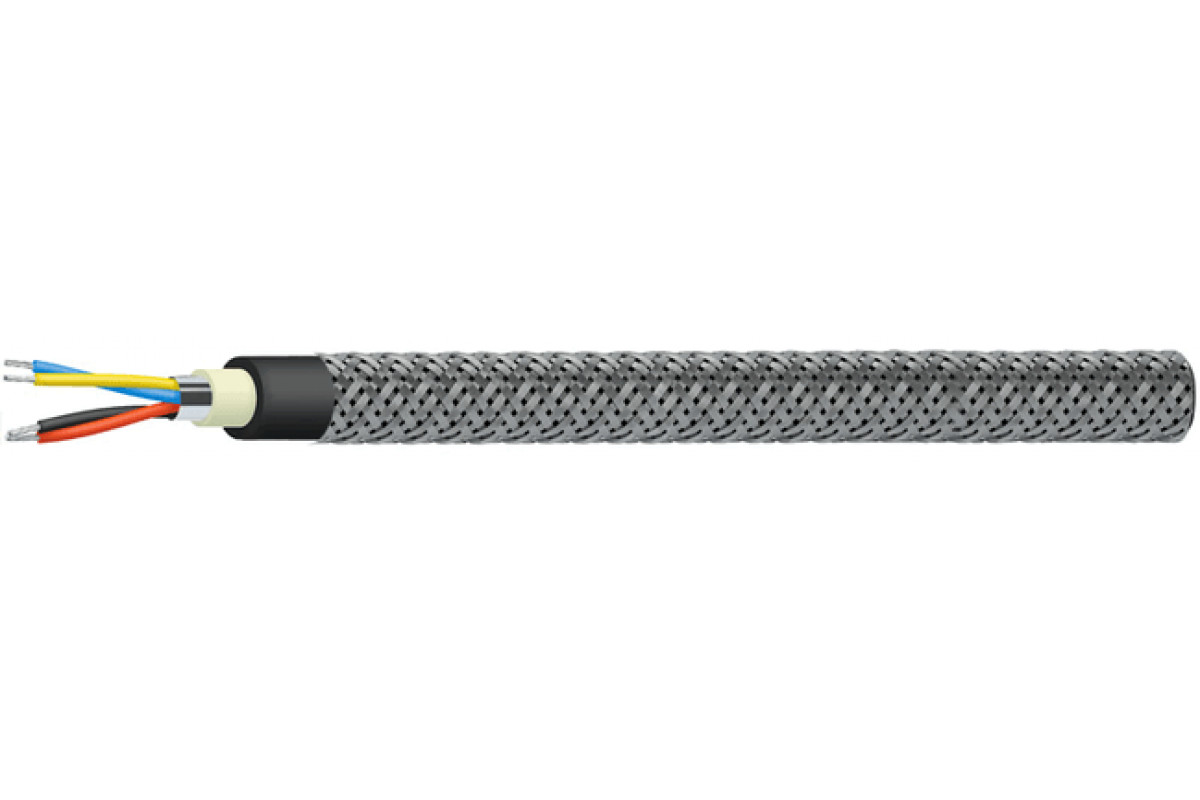

    Конструкция Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл ф:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Общий экран: из алюмолавсановой ленты

    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: термопластичный полиуретан, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный период использования Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл ф:

    кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
    Нераспространение горения при групповой прокладке (категория C)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    113,113,513,814,415,3
    218,919,720,922,123,8
    319,721,121,923,225
    421,722,723,625,127,6
    523,424,525,527,629,9
    625,226,92829,832,3
    725,226,92829,832,3
    827,428,83031,934,7
    1031,533,134,638,441,7
    1232,334,135,639,442,9
    1433,835,738,741,345
    1635,538,940,643,447,3
    2040,442,644,548,252,7
    2444,54749,653,258,8

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1201216,2229,4253,2289,6
    2334,8366,3410,9457,5533,4
    3379,3434,2469,6529,3626,1
    4450,9499,1540,5618765,1
    5508,7564,5614,9737,2884
    6570,2659,3719,8830,41 005,7
    7595,8691,4758,38811 076,8
    8680,6763,1837973,41 195,6
    10817,5916,61 008,51 352,21 640
    12885,81 000,11 106,71 479,31 814,2
    14968,91 096,61 394,31 623,32 008,4
    161 053,41 373,51 520,51 780,92 213,4
    201 406,71 595,71 771,22 139,32 662,9
    241 614,11 830,92 087,42 479,73 153,8

    Электрические параметры СКАБ 660КГУнг(С)-FRHF-ХЛл ф

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    100±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    54,3

    91,6

    104,1

    137,1

    157,8

    178,5

    193,0

    220,5

    267,8

    295,8

    327,3

    359,9

    455,1

    529,1

    0,75

    57,0

    96,2

    109,3

    144,0

    165,7

    187,4

    202,7

    231,5

    281,2

    310,6

    343,7

    377,9

    477,9

    555,6

    1,0

    59,7

    101,6

    115,8

    152,6

    175,9

    209,2

    225,9

    246,3

    299,5

    331,2

    366,9

    433,2

    510,6

    596,0

    1,5

    64,4

    126,5

    142,8

    166,9

    192,8

    229,5

    249,7

    272,5

    330,1

    365,7

    435,7

    478,5

    565,2

    680,2

    2,5

    72,1

    142,4

    161,4

    189,2

    231,4

    262,3

    284,2

    310,5

    407,4

    449,9

    498,0

    547,7

    669,8

    779,9


    ТУ 16.К99-061-2013
