СКАБ 660КУнг(С)-FRHF-ХЛ о

Код товара: 1466

Доступность: На складе

Описание

СКАБ 660КУнг(С)-FRHF-ХЛ Nx2эхSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие, бронированные

Сфера применения кабеля СКАБ 660КУнг(С)-FRHF-ХЛ о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешено эксплуатировать Кабель СКАБ 660КУнг(С)-FRHF-ХЛ о:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

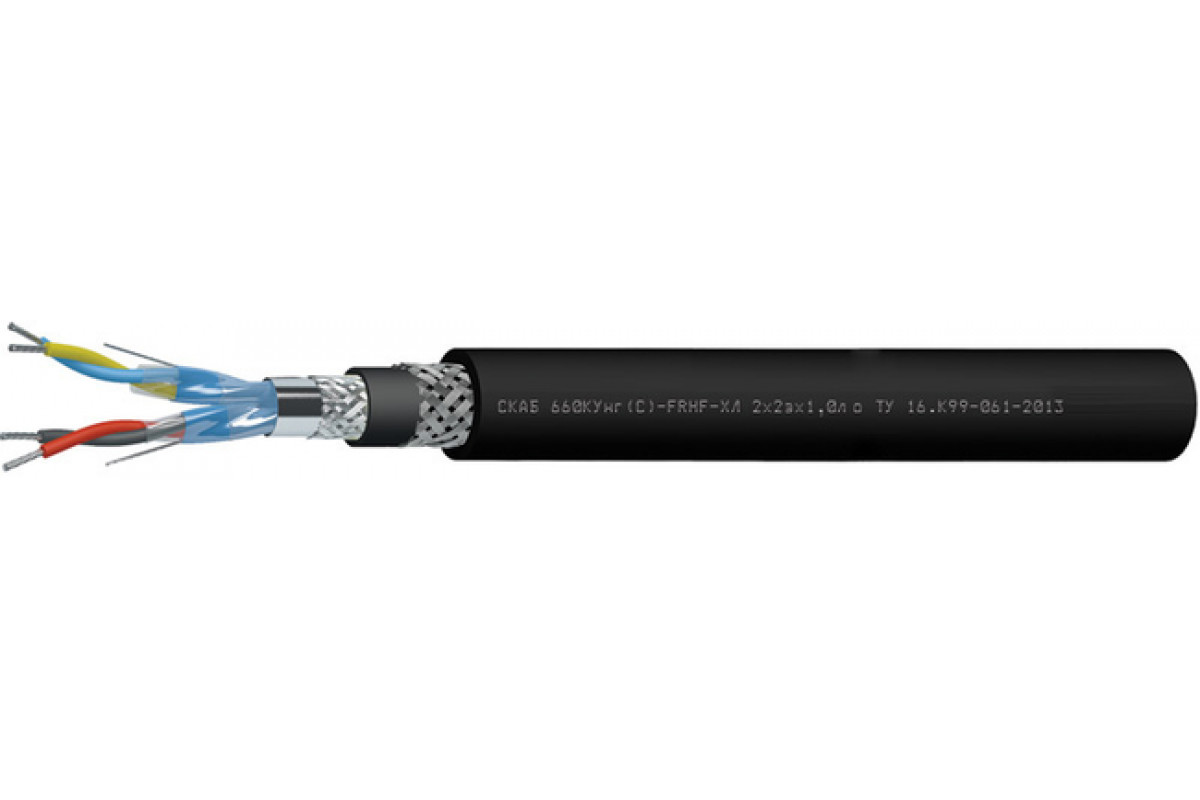

Конструкция Кабель СКАБ 660КУнг(С)-FRHF-ХЛ о:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: термопластичный полиуретан, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок использования Кабель СКАБ 660КУнг(С)-FRHF-ХЛ о:

кабелей СКАБ 660КУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	23,2	25	25,7	26,9	28,6
3	23,6	25,4	26,1	27,4	29,2
4	26,1	27,1	28	29,4	32,2
5	27,9	29	30,5	32,4	34,6
6	30,3	31,8	32,8	35	37,6
7	30,3	31,8	32,8	35	37,6
8	32,4	33,8	35,3	37,3	40,1
10	37,2	38,8	40,3	44,1	48,1
12	38,1	39,8	42,7	45,2	49,4
14	39,7	43	44,6	47,9	51,6
16	42,9	44,9	47	50,1	56,5
20	47,1	49,6	51,5	55,2	60
24	51,7	54,7	57,3	60,9	66,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	507,4	586,9	619,2	675,9	762,9
3	550	638	678,6	753,8	864,8
4	670,5	726,9	775	863,1	1 057,7
5	752	813,5	904,8	1 038,8	1 206,2
6	861,6	965,7	1 034	1 195	1 393,5
7	894,9	1 005,9	1 080,8	1 254,4	1 476
8	1 006,2	1 103,8	1 220,1	1 382,3	1 628,5
10	1 231,1	1 347,3	1 459,5	1 851,1	2 263,1
12	1 325,2	1 459,5	1 767,9	2 007,7	2 465,4
14	1 437,5	1 779,7	1 925	2 280,6	2 704,3
16	1 748,8	1 928,2	2 131,2	2 476,5	3 262,9
20	2 044,5	2 313,4	2 514,3	2 935,2	3 572,9
24	2 385,5	2 692,7	2 976,8	3 418,5	4 222

Электрические параметры СКАБ 660КУнг(С)-FRHF-ХЛ о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	212,9	226,9	300,5	334,6	368,8	387,8	443,6	526,8	561,9	606,0	652,6	840,0	952,7
0,75	223,5	238,2	315,5	351,3	387,2	407,2	465,8	553,1	590,0	636,3	685,2	882,0	1000,3
1,0	233,5	249,4	330,4	368,6	406,8	458,9	490,0	582,7	622,4	672,0	808,6	931,8	1062,8
1,5	299,2	317,5	355,1	397,3	471,2	499,1	533,6	632,0	676,3	817,1	888,2	1014,8	1215,2
2,5	328,0	349,3	392,3	472,3	526,1	554,5	594,0	792,7	855,3	922,9	994,2	1199,4	1365,0
