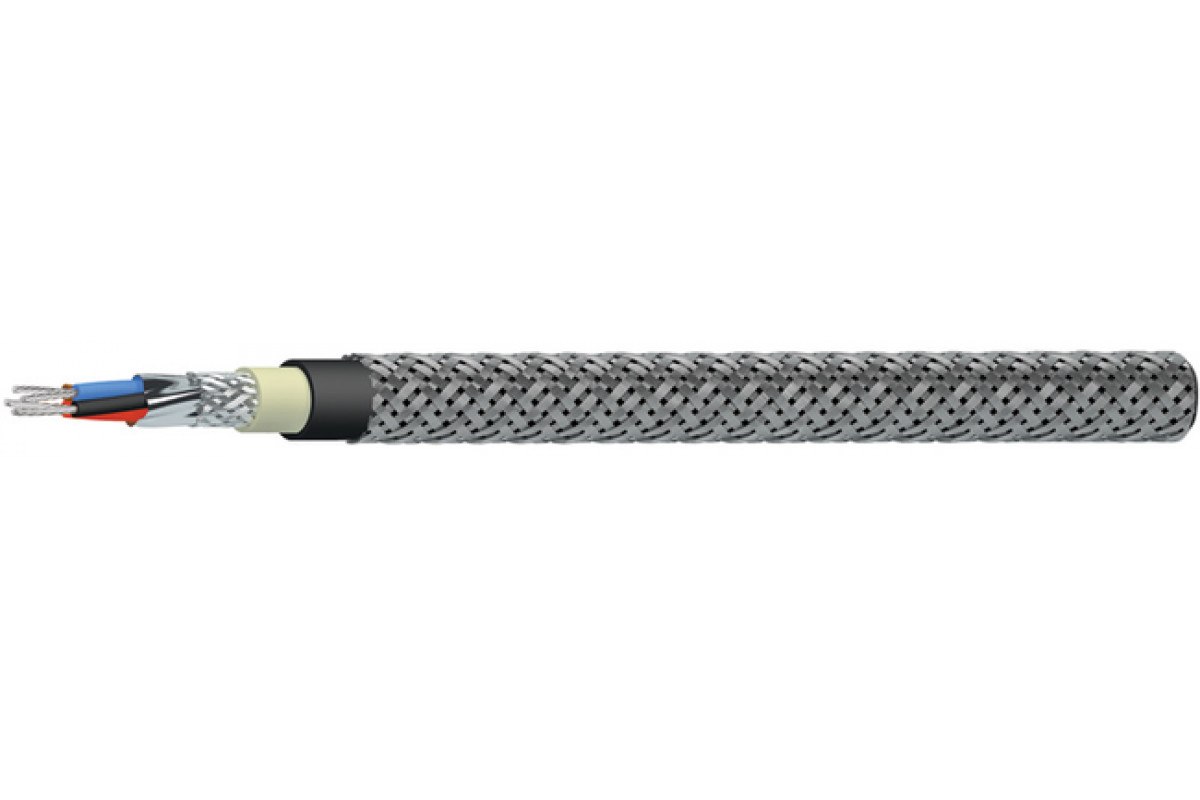

Кабель СКАБ 660КГнг(А)-LSл

Код товара: 1082

Доступность: На складе

Описание

СКАБ 660КГнг(А)-LS – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные

Технологическое назначение кабеля СКАБ 660КГнг(А)-LSл

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено использовать Кабель СКАБ 660КГнг(А)-LSл:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660КГнг(А)-LSл:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Срок службы по гарантии Кабель СКАБ 660КГнг(А)-LSл:

кабелей СКАБ 660КГнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	12,4	12,9	12,9	13,9	14,9
5	12,9	13,4	13,9	14,9	15,9
6	13,4	13,9	14,9	15,4	16,9
7	13,4	13,9	14,9	15,4	16,9
8	14,4	14,9	15,4	16,4	18,4
10	15,9	16,4	17,4	18,4	20,8
12	16,4	16,9	17,9	19,3	21,8
14	16,9	17,9	18,4	20,3	22,3
19	17,9	19,3	20,3	21,8	24,5
24	20,8	21,8	23,3	25	28
27	21,3	22,3	23,8	25,5	29
30	21,8	23,3	24,5	26,5	30
37	23,3	24,5	26	28	32

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	244,4	268,3	288,6	330,8	391,4
5	269,2	298,7	325,2	369,7	446,2
6	295,4	328,8	358,7	412,1	500,1
7	305,4	342,3	374,9	434,2	529,2
8	328,7	370,3	407,9	475,8	585,8
10	387,9	437,3	483,3	568,2	725,8
12	413,8	471,4	523,5	643,8	803,2
14	449,6	513,7	571,9	706	886,4
19	528,3	628,9	711,1	858	1 093,2
24	653,5	756,9	854,7	1 065,2	1 385,4
27	692,4	806,3	911,5	1 141,1	1 494,6
30	736,8	859,7	1 004,6	1 248,8	1 611,9
37	838,4	1 013,1	1 157,6	1 446,5	1 885,4

Электрические параметры СКАБ 660КГнг(А)-LSл

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число жил
Ном. сеч. жил, мм²	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	83,6	93	102,6	106,8	116,5	137,5	96,5	161,7	193,3	246,7	262,2	279,9	321
0,75	89,7	100,2	110,9	115,6	126,3	149,6	162	176,6	225,4	270,7	288,2	308,1	362,6
1	95	106,4	118	123,2	134,8	160	173,7	189,5	242,1	291,4	310,5	340,6	391,5
1,5	103,9	116,7	129,8	135,8	148,8	177,3	206,1	224,8	270	334,5	356,6	381,6	441,4
2,5	116,3	131,2	146,3	153,4	168,6	215,7	234,4	256,2	309	385,7	411,6	440,8	508,5

ТУ 16.К99-061-2013
