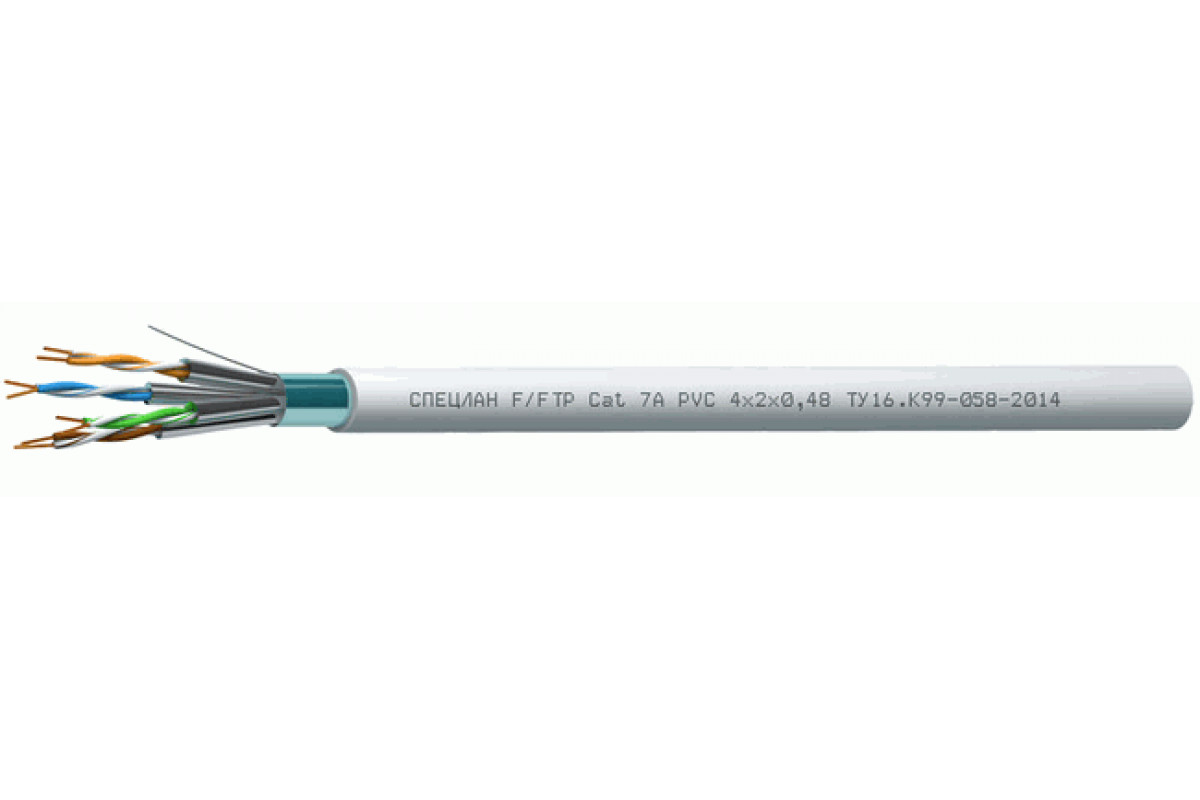

СПЕЦЛАН F/FTP Cat 7A PVC

СПЕЦЛАН F/FTP Cat 7A PVC - кабель симметричный гибкий СПЕЦЛАН для структурированных кабельных систем (F/FTP) категории 7A, одиночной прокладки

Рабочая характеристика кабеля F/FTP Cat 7A PVC

Для одиночной стационарной прокладки

Для структурированных кабельных систем, категория 7A (стандарты: ISO/IEC 11801, IEC 61156-5 и ГОСТ Р 54429)

Разрешается использовать Кабель F/FTP Cat 7A PVC:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 8?D_H
монтаж: 8?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель F/FTP Cat 7A PVC:

Количество пар: 4
Диаметр жил: 0,48 мм
Жилы: многопроволочные медные
Изоляция: вспененный полиэтилен
Скрутка: парная
Экран пары: из алюмолавсановой ленты
Общий экран: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ серого или белого цвета

Гарантийный интервал Кабель F/FTP Cat 7A PVC:

кабелей СПЕЦЛАН F/FTP Cat 7A PVC

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН F/FTP Cat 7A PVC по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,48	4	8,4	44,2

Электрические параметры

• Электрическое сопротивление жилы постоянному току при 20 °C, не более: 145 Ом/км
• Омическая асимметрия жил в рабочей паре не более: 2 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм ? км
• Электрическая емкость рабочей пары, не более: 56 пФ/м
• Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
• Волновое сопротивление: 100 ± 15 Ом

ТУ 16.К99-058-2014
