КУНРС ЭУКУнг(А)-FRHF

Name: КУНРС ЭУКУнг(А)-FRHF
Brand: НПП Спецкабель
Price: 54.873 RUB
Availability: InStock

Производитель: НПП Спецкабель

Код товара: 290

Доступность: На складе

Описание

Кабели КУНРС ЭУКУнг(А)-FRHF могут быть изготовлены с другими размерами, предусмотренными ТУ

КУНРС ЭУКУнг(А)-FRHF - кабели КУНРС ® для электроустановок систем противопожарной защиты, групповой прокладки, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, огнестойкие, бронированные

Целевая характеристика кабеля КУНРС ЭУКУнг(А)-FRHF

Для групповой стационарной прокладки

Для систем противопожарной защиты

Для систем энергоснабжения на объектах повышенной пожарной опасности

Возможно использовать Кабель КУНРС ЭУКУнг(А)-FRHF:

В грунтах категории I-III

Внутри и вне помещений

В химически агрессивных средах

Во взрывоопасных зонах по ГОСТ 60079

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –70 до +120
монтаж: от –40 до +50
* D_H — наружный размер кабеля

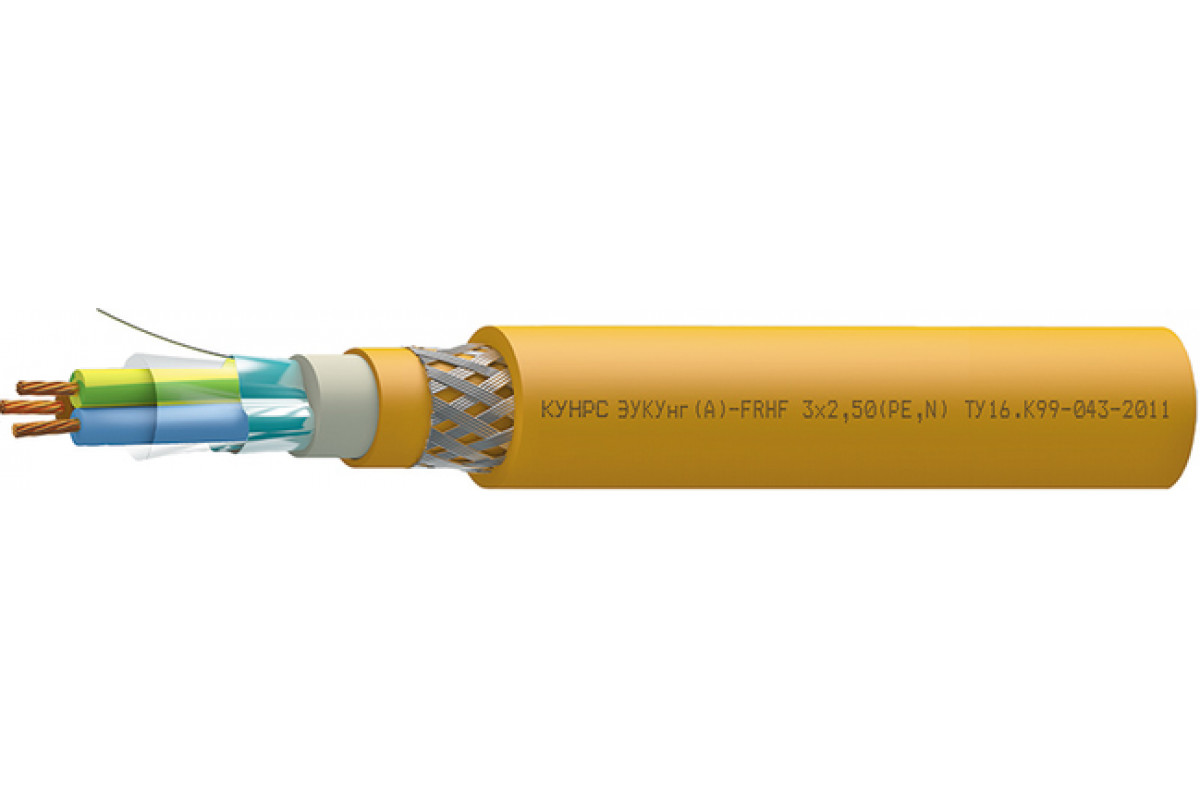

Конструкция Кабель КУНРС ЭУКУнг(А)-FRHF:

Количество жил: 2–40
Сечение жил: 0,75–16 мм2
Жилы: многопроволочные медные (класс 2)
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Заполнение: безгалогенный мелонаполненный материал
Оболочка: безгалогенный термопластичный полиуретан, оранжевого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке, черногоо цвета

Гарантийный интервал Кабель КУНРС ЭУКУнг(А)-FRHF:

кабелей КУНРС ЭУКУнг(А)-FRHF

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КУНРС ЭУКУнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категория А).

Огнестойкость 180 минут.

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,75	1	1,5	2,5	4	6	10	16
2	16,6	16,9	17,5	18,4	19,9	21,1	23,3	26,3
3	17	17,4	18	18,9	20,5	21,8	24,6	27,5
4	17,8	18,2	18,9	19,9	21,7	23,2	26,2	29,8
5	18,6	19,1	19,9	21	23	25,1	28	32
6	19,5	20	20,9	22,2	24,8	26,6	30,3	34,3
7	19,5	20	20,9	22,2	24,8	26,6	30,3	34,3
8	20,4	20,9	21,9	23,3	26,2	28,1	32,2	36,6
10	22,4	23,1	24,7	26,4	29,8	32,2	36,6	42,3
12	22,8	24	25,2	27	30,4	32,9	37,5	43,4
14	24	24,8	26,1	28	31,6	34,3	39,1	45,4
19	25,7	26,6	28,1	30,6	34,3	37,3	43,2	49,9
24	28,6	30,1	31,9	34,4	38,9	42,9	49,5
27	29,4	30,6	32,4	35	39,9	43,6	50,8
30	30,2	31,4	33,3	36	41,1	45	52,4
37	31,9	33,2	35,3	38,2	43,8	48
40	32,8	34,1	36,3	39,8	45,2	49,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,75	1	1,5	2,5	4	6	10	16
2	396,7	421,6	451,6	499	589,5	679,3	846,9	1 100,6
3	430,8	455	493,2	557,9	671,5	788,7	1 038,9	1 344,1
4	472,1	498,3	549,3	629,7	768,9	918,3	1 230,9	1 639,5
5	517,9	549,5	610,2	706,4	872,7	1 078,8	1 427,7	1 922,5
6	562,9	599,8	672,7	783,3	1 006,3	1 215,7	1 656,7	2 207,2
7	580,3	620,8	700,6	822,8	1 066,5	1 300,9	1 791,1	2 409,4
8	624,8	673,8	762,4	898,6	1 172,8	1 440,2	1 992,2	2 686,3
10	725,5	783,7	921,7	1 093,9	1 429,8	1 767	2 412,6	3 325,6
12	776,5	868,7	992,9	1 190,5	1 575,9	1 962,2	2 712,4	3 769,4
14	860,9	937,2	1 079,6	1 303,4	1 740,5	2 184,7	3 034,9	4 242,2
19	1 004,9	1 102,1	1 284,4	1 610,7	2 136,9	2 710,2	3 890,4	5 408,7
24	1 190,2	1 346,4	1 576,8	1 946,6	2 600,2	3 366,7	4 779,8
27	1 291,4	1 424	1 677	2 084	2 846,4	3 648,9	5 270,5
30	1 373,6	1 519	1 789,1	2 235,1	3 067,8	3 950,7	5 732,2
37	1 550,4	1 724,6	2 058,5	2 585,9	3 581,8	4 652,2
40	1 630	1 821,2	2 175,4	2 791,8	3 812,6	4 963,2

Электрические параметры

Номинальное рабочее напряжение, В 450/750 (переменное) или 1000 (постоянное)

Сечение жил S, мм²	Электрическое сопротивление жил при 20 °C, не более, Ом/км	Электрическое сопротивление изоляции жил, не менее, МОм x км
Сечение жил S, мм²	Электрическое сопротивление жил при 20 °C, не более, Ом/км	при 20 °C	при 90 °C
0,75	24,5	300	5
1	18,1	300	5
1,5	12,1	300	5
2,5	7,41	300	5
4	4,61	300	2,5
6	3,08	300	2,5
10	1,83	300	1
16	1,15	300	1

Число жил в кабелях, N	Сечение токопроводящих жил, мм²	Токовая нагрузка, А, не более, при
		Т_тпж=90 °С		Т_тпж=70 °С		Т_тпж=35 °С; Т_окр.ср.=25 °С
		на воздухе Т_окр.ср.= 25 °С	в земле Т_окр.ср.= 15 °С	на воздухе Т_окр.ср.= 20 °С	в земле Т_окр.ср.= 15 °С	Т_тпж=35 °С; Т_окр.ср.=25 °С
2	0,75	16	20	14	18	5
	1,0	19	24	16	21	6
	1,5	25	31	21	27	8
	2,5	34	40	28	36	10
	4	45	52	37	47	13
	6	56	64	47	59	17
	10	78	86	65	79	22
	16	104	112	87	102	29
3	0,75	14	18	12	16	4
	1,0	17	22	14	19	5
	1,5	22	28	18	25	6
	2,5	31	37	25	33	9
	4	41	48	33	43	11
	6	51	59	42	54	14
	10	71	79	58	73	19
	16	95	104	78	94	25
4	0,75	13	16	11	14	4
	1,0	15	20	13	17	4
	1,5	20	26	17	23	6
	2,5	28	34	23	30	8
	4	38	44	30	39	10
	6	47	54	38	50	13
	10	66	73	53	67	17
	16	88	96	71	87	22
5	0,75	12	14	10	13	3
	1,0	13	18	12	15	4
	1,5	18	24	16	21	5
	2,5	26	31	21	27	7
	4	35	40	28	36	9
	6	43	50	36	46	11
	10	61	67	49	62	15
	16	81	89	67	80	20
Т_тпж— температура токопроводящей жилы Т_окр.ср. — температура окружающей среды (значения для 70 °С приведены в качестве справочной информации).

Техсправка по пожарной нагрузке

Число токопроводящих жил, N	Сечение токопроводящих жил, S, мм²	Объем горючей массы полимерных элементов в кабеле, лx10^-3/м
2	0,75	143,16
	1,0	150,30
	1,5	166,57
	2,5	195,74
	4	227,97
	6	253,92
	10	349,57
	16	413,05
3	0,75	150,29
	1,0	161,23
	1,5	174,84
	2,5	211,05
	4	239,19
	6	293,75
	10	365,80
	16	445,07
4	0,75	167,77
	1,0	176,38
	1,5	195,34
	2,5	230,88
	4	288,17
	6	319,41
	10	410,57
	16	481,39
5	0,75	183,78
	1,0	193,64
	1,5	214,83
	2,5	255,71
	4	319,16
	6	354,75
	10	459,65
	16	570,59
