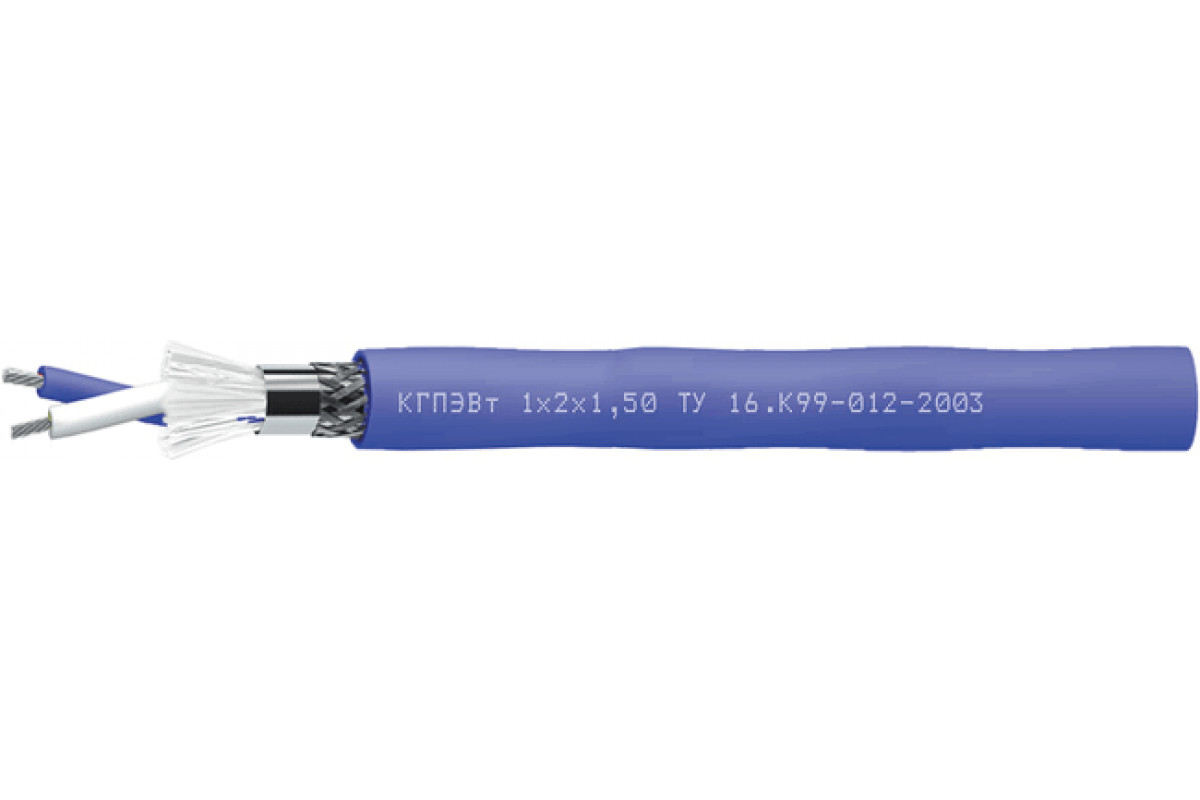

Кабель КГПпЭВт

Name: Кабель КГПпЭВт
Brand: НПП Спецкабель
Availability: InStock

Производитель: НПП Спецкабель

Код товара: 453

Доступность: На складе

Описание

Кабель симметричный для подключения ПЛК (PLC) в РСУ (DCS), одиночной прокладки, бронированный КГПпЭПКП

Оперативная функция кабеля КГПпЭПКП

Для одиночной стационарной прокладки

Для систем промышленной автоматизации

Для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS)

Разрешено применять Кабель КГПпЭПКП:

В грунтах категории I-III

На открытом воздухе

В частично затапливаемых помещениях

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –60 до +70
монтаж: от –20 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КГПпЭПКП:

Количество пар: 1
Диаметр жил: 1,5 мм (7?0,5 мм)
Жилы: многопроволочные медные луженые
Изоляция: вспененный полиэтилен
Скрутка: парная
Экран: общий из алюмолавсановой ленты и оплетки из медной луженой проволоки плотностью не менее 55%
Оболочка: светостабилизированный полиэтилен черного цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке, черного цвета

Срок службы по гарантии Кабель КГПпЭПКП:

кабелей КГПпЭПКП

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, D_H, не более, мм	Расчетная масса 1 км кабелей, кг
1,5	1	18,5	298,7

Электрические параметры

Электрические параметры
Электрическое сопротивление жилы постоянному току при 20 °С, не более, Ом/км	14,9
Электрическое сопротивление экрана постоянному току при 20 °С, не более, Ом/км	9,8
Электрическая емкость пары, не более, пФ/м	50,0
Омическая асимметрия жил в паре, не более, %	3
Волновое сопротивление на частоте 1 МГц, Ом	120 ± 15
Коэффициент затухания на частоте 1 МГц при 20 °С, не более, дБ/100 м	0,9
