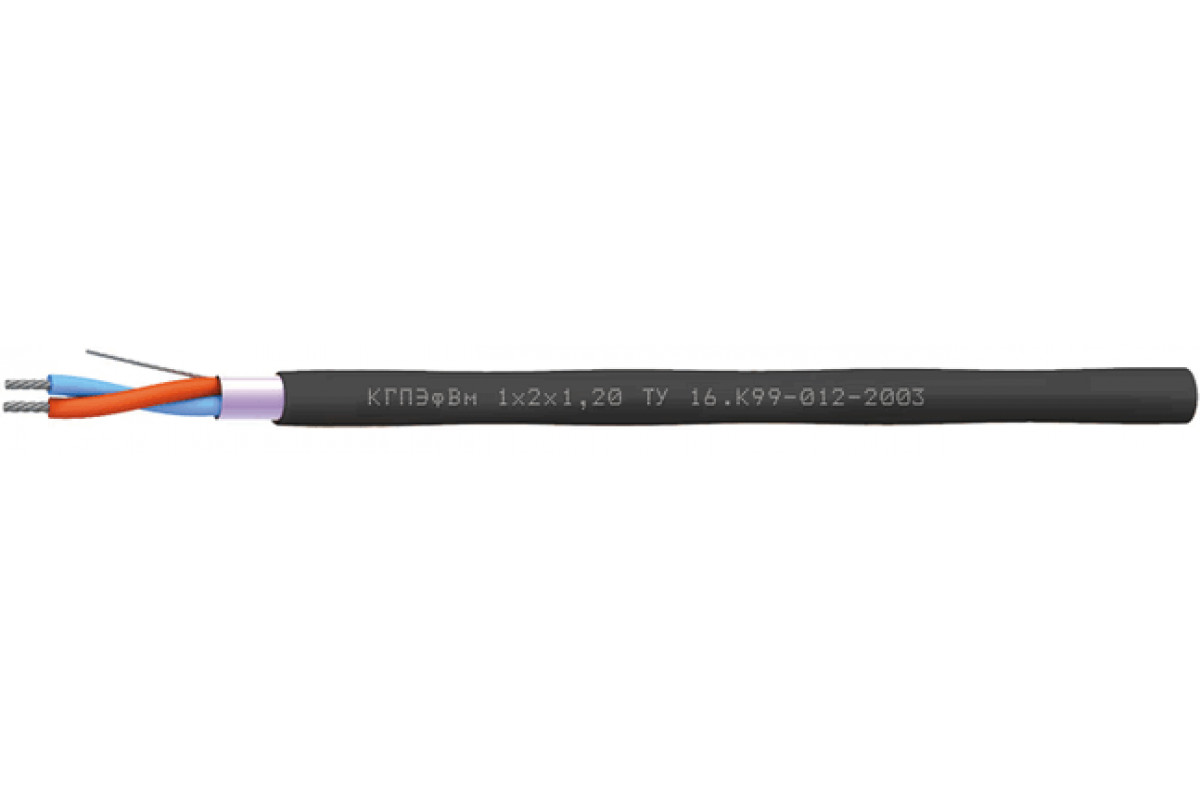

Кабель КГПЭфВм

Код товара: 434

Доступность: На складе

Описание

Кабель симметричный для промышленных сетей ProfiBus-PA и Foundation Fieldbus (уровень H1 / тип А), одиночной прокладки КГПЭфВм

Функция кабеля КГПЭфВм

Для одиночной стационарной прокладки

Для систем, работающих по стандарту PROFIBUS IEC 61158-2 и ISA/SP 50 (FoundationFieldbus)

Можно использовать Кабель КГПЭфВм:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +70
монтаж: от –20 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КГПЭфВм:

Количество пар: 1
Диаметр жил: 1,2 мм (7?0,40 мм)
Жилы: многопроволочные медные луженые
Изоляция: сплошной полиэтилен
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ повышенной морозостойкости черного цвета

Гарантийный период работы Кабель КГПЭфВм:

кабелей КГПЭфВм

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КГПЭфВм по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, D_H, не более, мм	Расчетная масса 1 км кабелей, кг
1,2	1	6,9	49,1

Электрические параметры

Электрические параметры
Эл. сопр. жилы постоян. току при 20 °С, не более, Ом/км	23,5
Эл. сопр. экрана постоян. току при 20 °С, не более, Ом/км	28,0
Эл. сопр. изоляции жил при 20 °С, не менее, МОмxкм	5000
Электрическая емкость пары, не более, пФ/м	68,0
Омическая асимметрия жил в паре, не более, %	3
Коэф. затухания на частоте 39 кГц при 20 °С, не более, дБ/100 м	0,3
Волновое сопротивление на частоте 31,25 кГц, Ом	100±20
