КПпЭфВКВ

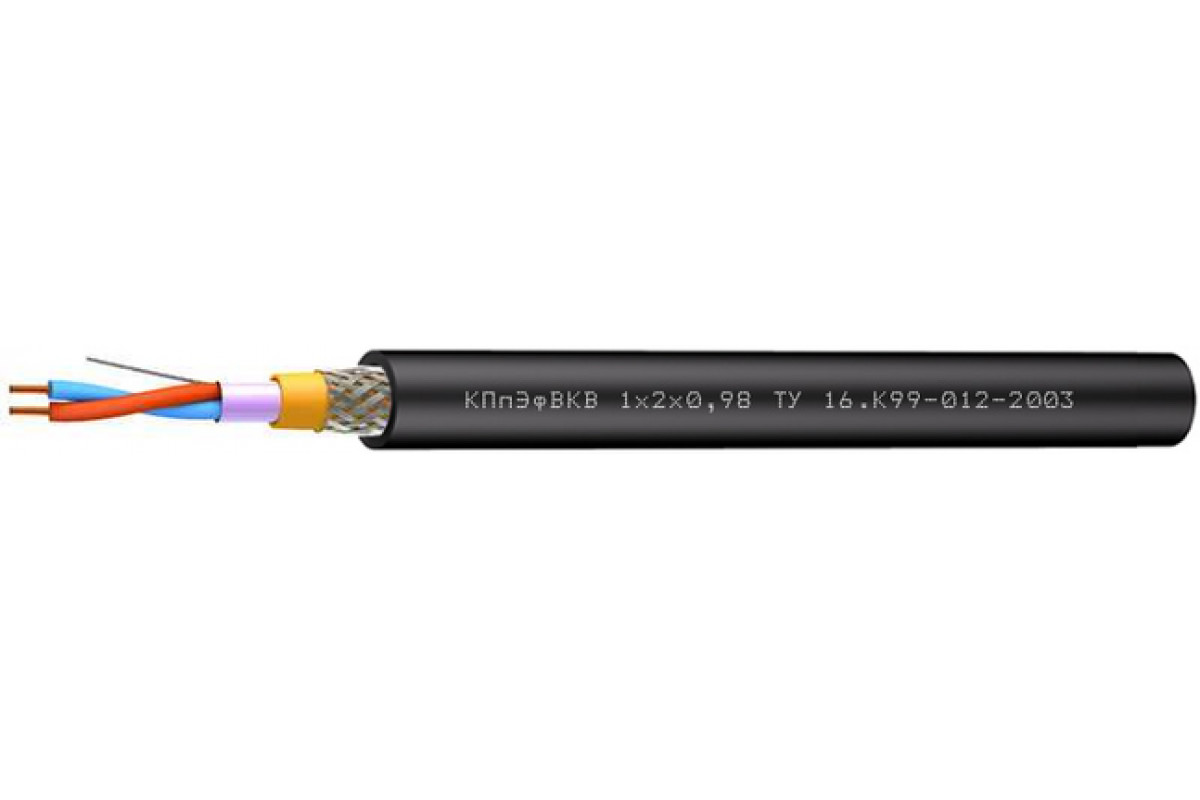

Кабель симметричный для промышленных сетей ProfiBus-PA и Foundation Fieldbus (уровень H1/тип А, одиночной прокладки бронированный КПпЭфВКВ

Технологическое применение кабеля КПпЭфВКВ

Для одиночной стационарной прокладки

Для систем, работающих по стандарту PROFIBUS IEC 61158-2 и ISA/SP 50 (FoundationFieldbus)

Возможно эксплуатировать Кабель КПпЭфВКВ:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –40 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КПпЭфВКВ:

Количество пар: 1
Диаметр жил: 0,98 мм
Жилы: однопроволочные медные
Изоляция: вспененный полиэтилен
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ оранжевого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке, черного цвета

Гарантийный срок технической исправности Кабель КПпЭфВКВ:

кабелей КПпЭфВКВ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КПпЭфВКВ по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,98	1	12,4	172,8

Электрические параметры

Электрические параметры
Эл. сопр. жилы постоян. току при 20 °С, не более, Ом/км	27,1
Эл. сопр. экрана постоян. току при 20 °С, не более, Ом/км	29,2
Эл. сопр. изоляции жил при 20 °С, не менее, МОмxкм	5000
Электрическая емкость пары, не более, пФ/м	46,0
Омическая асимметрия жил в паре, не более, %	3
Коэф. затухания на частоте 39 кГц при 20 °С, не более, дБ/100 м	0,3
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ±20

ТУ 16.К99-012-2003
