СК-РЭГУнг(А)-ОБГ NxS (с общим экраном)

Кабель судовой огнестойкий герметизированный на номинальное напряжение до 0,6/1,0 кВ СК-РэЭГнг(А)-ОБГ

Практическое использование кабеля СК-РэЭГнг(А)-ОБГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для цепей управления и контроля

Для электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Разрешается применять Кабель СК-РэЭГнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

При продольном и радиальном гидростатическом давлении до 10,62 МПа

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Разрешается задействовать Кабель СК-РэЭГнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Можно применять Кабель СК-РэЭГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Возможно использовать Кабель СК-РэЭГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

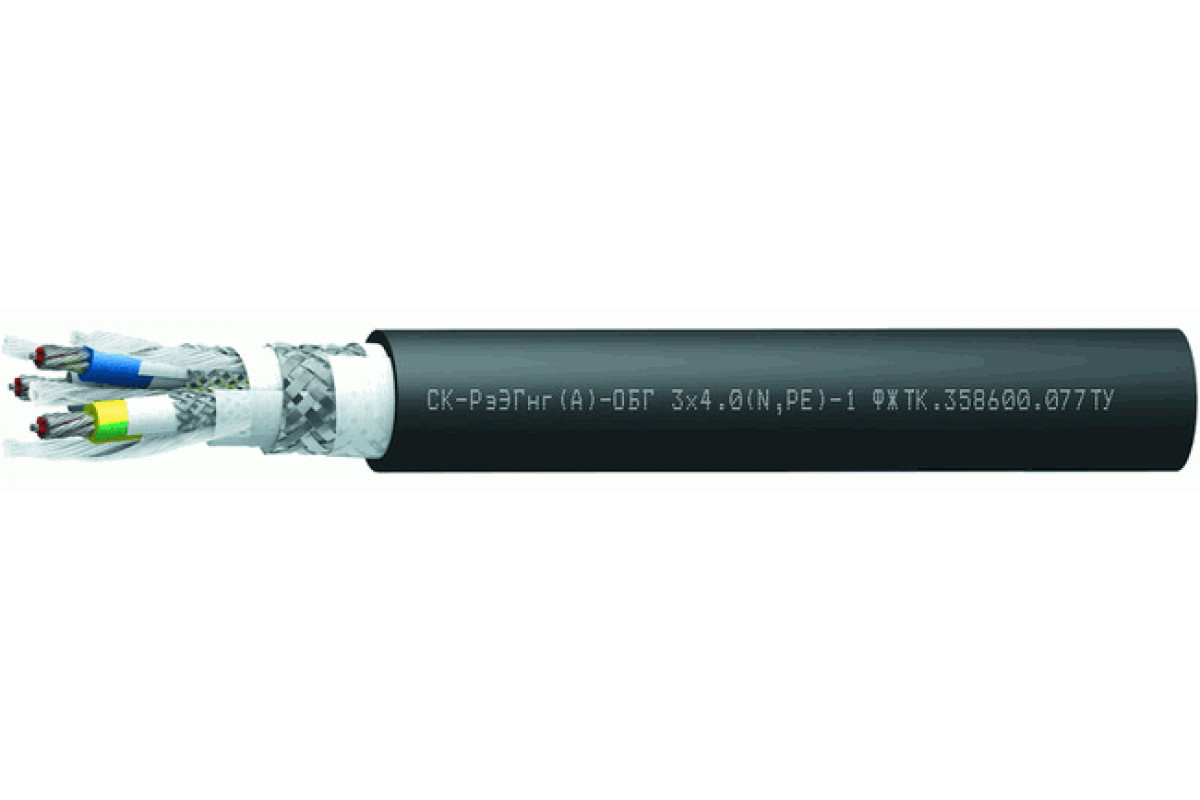

Конструкция Кабель СК-РэЭГнг(А)-ОБГ:

Количество жил	Сечение жил, мм2
2; 3; 4; 5; 7; 10; 12; 14; 16; 19; 24; 27; 30; 32; 33; 37;48; 52	0,75; 1,0; 1,5

Жилы: многопроволочные медные с водоблокирующим элементом
Изоляция: кремнийорганическая керамообразующая резина
Обмотка изолированной жилы: водоблокирующая лента
Экран группы: оплетка из медных луженых проволок
Обмотка по экрану: водоблокирующая лента
Скрутка: пучковая или повивная
Заполнение сердечника: водоблокирующие нити и обмотка водоблокирующей лентой
Общий экран: в виде оплетки из медной луженой проволоки
Обмотка по экрану: водоблокирующая лента
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный срок функционирования Кабель СК-РэЭГнг(А)-ОБГ:

кабелей СК-РэЭГнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РэЭГнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5
2	15	15,5	18
3	15,8	16,3	18,9
4	17,6	18,3	20,5
5	19	19,8	22,4
7	20,5	21,3	24,1
10	25,9	26,9	30,8
12	26,6	27,6	31,6
14	27,9	29	33,3
16	29,8	30,9	35,4
19	31,3	32,5	37,3
24	36,3	37,8	44,6
27	37	39,6	45,5
30	39,4	41	48
32	41,1	42,8	50
33	41,1	42,8	50
37	42,6	44,4	51,9
48	49,3	51,3	59,9
52	50,5	52,6	61,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5
2	222,8	237,4	303,5
3	270,5	299,1	402,7
4	351	378,1	494,8
5	413,7	447,1	588,7
7	519,6	564,8	758,3
10	702,5	780	1 037,1
12	809,8	899,6	1 205,1
14	952,3	1 041,1	1 418,9
16	1 051,6	1 152,2	1 578
19	1 193,8	1 335,6	1 808,4
24	1 507,1	1 690,2	2 395,5
27	1 642,7	1 937,2	2 619,4
30	1 911,2	2 099,9	2 938,7
32	2 015,7	2 216,6	3 144,9
33	2 058,3	2 264,8	3 215,3
37	2 248,6	2 478,6	3 526,8
48	2 919,6	3 219,7	4 524
52	3 110,5	3 434	4 834,9

Электрические параметры СК-РэЭГнг(А)-ОБГ

Номинальное сечение жил, S, мм2	Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км
0,75	26
1	19,5
1,5	13,3
2,5	7,98
4	4,95
6	3,3
10	1,91
16	1,21

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Рабочее переменное (постоянное) напряжение, не более, В	660/1000 (1500)

ФЖТК.358600.077ТУ
