СКАБ 250КГУнг(С)-FRHF-ХЛл фов

Код товара: 2150

Доступность: На складе

Описание

СКАБ 250КГУнг(С)-FRHF-ХЛ Nx3xSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Задача кабеля СКАБ 250КГУнг(С)-FRHF-ХЛл фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено использовать Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

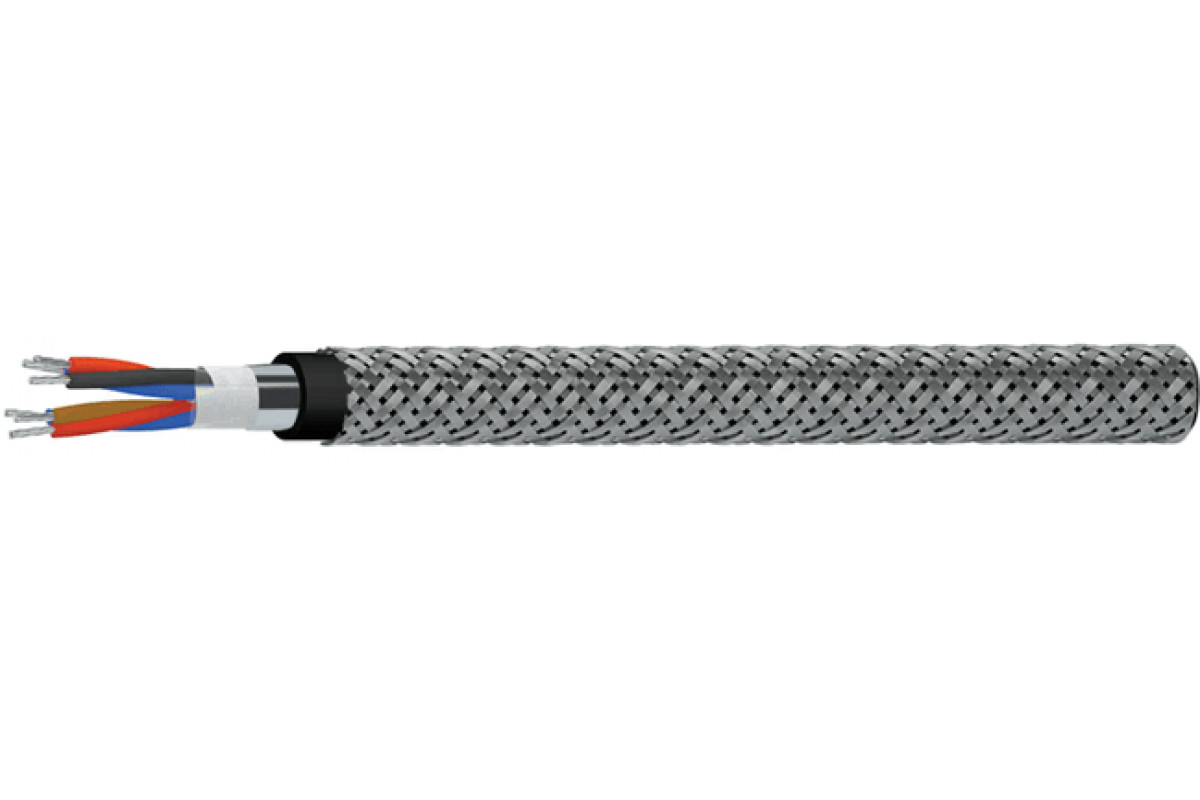

Конструкция Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл фов:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Оболочка: термопластичный полиуретан, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок применения Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл фов:

кабелей СКАБ 250КГУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	10	11,2	11,6	12,3	13,2
2	16,3	17,2	18	19,3	21,6
3	16,5	17,5	18,3	19,7	22,1
4	17,8	18,9	19,8	21,8	24
5	19,2	20,9	22	23,7	26,6
6	21,2	22,5	23,7	26,1	28,8
7	21,2	22,5	23,7	26,1	28,8
8	22,7	24,2	25,4	28,1	31
10	26,6	28,4	30	32,6	36,7
12	27,4	29,2	30,9	33,5	38,7
14	28,7	30,6	32,4	35,2	40,6
16	30,1	32,2	34	38,5	42,7
20	33,1	35,5	38,9	42,3	47,1
24	37	40,6	43	46,8	52,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	125,4	156,3	169,4	195,9	238,8
2	244,8	276,7	302,6	354,7	458,4
3	275,5	317,2	356,3	425,5	562
4	321,8	376,3	423,6	534,6	683,9
5	369,4	453	513,5	621,3	829,1
6	437,8	516	581,4	741,2	956,1
7	465,9	553,1	627,4	804,3	1 048,2
8	515,1	612,9	699,7	894,4	1 176
10	650,2	769	881,9	1 092,2	1 473,7
12	715,7	858,4	984,6	1 232,8	1 819,9
14	791,5	953,2	1 102,6	1 386,4	2 038,4
16	871,4	1 051,1	1 220	1 711,7	2 269,2
20	1 031,3	1 252,2	1 627,6	2 043,5	2 724,6
24	1 232,5	1 639,5	1 894,2	2 391,7	3 247,3

Электрические параметры СКАБ 250КГУнг(С)-FRHF-ХЛл фов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	41,4	70,2	81,3	96,3	128,3	145,6	158,3	173,2	232,9	259,0	286,9	315,6	373,6	469,0
0,75	43,5	73,7	85,4	101,1	134,7	152,9	166,2	181,9	244,5	271,9	301,2	331,4	392,3	492,5
1,0	46,1	78,8	91,6	108,7	144,8	164,6	179,1	196,3	265,0	293,5	325,6	358,5	457,8	533,2
1,5	50,5	87,3	102,0	139,3	161,7	184,1	223,1	243,8	296,9	329,6	366,1	436,1	517,3	601,0
2,5	57,0	118,0	135,7	160,5	209,3	239,1	259,5	284,0	344,8	416,5	461,5	507,9	603,5	751,0
