СКЛОН Р5Э

Кабели монтажные повышенной гибкости для робототехники СКЛОН® до 500 В, одиночной прокладки СКЛОН Р5Э NxS

Функциональное свойство кабеля СКЛОН Р5Э

Для одиночной стационарной прокладки

Для подвижной прокладки и ограниченных перемещений

Для применения в робототехнике, буксируемых кабельных цепях и подвижных частях оборудования, автотранспорте

Возможно применять Кабель СКЛОН Р5Э:

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Минимальный срок службы

10 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –50 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

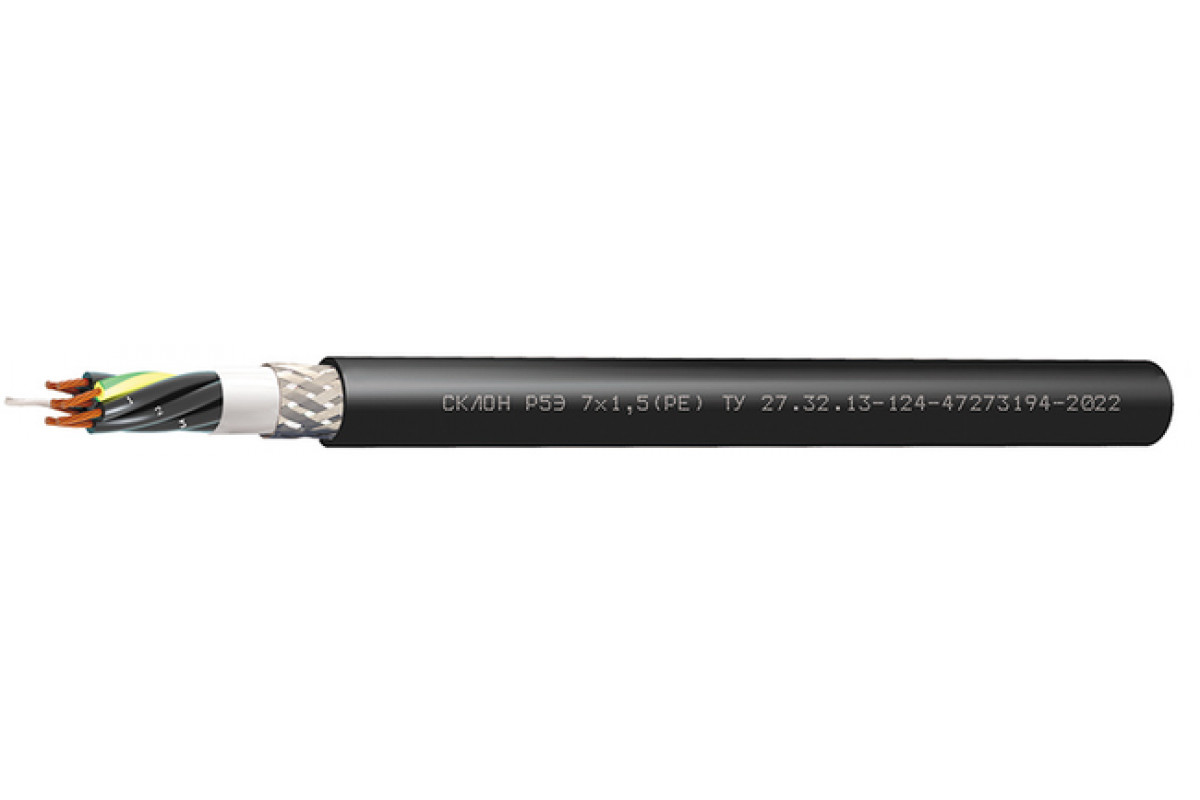

Конструкция Кабель СКЛОН Р5Э:

Количество жил: 1–61 (в зависимости от сечения жил)
Сечение жил: 0,2–35 мм²
Жилы: многопроволочные медные, 5 класса гибкости
Изоляция: экструдированный полимер
Скрутка: пучковая (N < 6), повивная (N ? 6), с обмоткой полимерной лентой
Экран: общий в виде оплетки из медных луженых проволок
Оболочка: полиуретан

Гарантийный период Кабель СКЛОН Р5Э:

кабелей СКЛОН Р5Э
2 года с даты ввода в эксплуатацию
но не более 2,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКЛОН Р5Э по ГОСТ 31565-2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5	4	6	10	16	25	35
1	3,7	4,1	4,3	4,5	4,9	5,2	6	7	7,8	9,7	10,6	13,2	15,6
2	5,2	5,9	6,3	7	7,7	8,6	10	12	14,2	17,3	19,7	24,5	28,9
3	5,4	6,2	6,6	7,3	8	9	10,4	13,3	14,9	18,9	20,8	25,9	31,3
4	5,7	6,5	7	7,8	8,9	9,7	11,3	14,4	16,2	20,6	23	28,4	34,3
5	6	7	7,5	8,6	9,5	10,4	12,2	15,6	17,7	22,7	25,8	31,8	38
6	6,3	7,4	8	9	10,2	11,2	13,8	16,9	19,8
7	6,3	7,4	8	9	10,2	11,2	13,8	16,9	19,8
8	6,7	7,8	8,8	9,6	10,9	11,9	14,8	18,8	21,3
10	7,6	9,3	10	11,1	13	14,3	17	22	25,7
12	7,7	9,5	10,3	11,4	13,4	14,7	17,5
14	8	9,9	10,7	11,9	14	15,4	19
16	8,6	10,3	11,2	13	14,6	16,1	19,9
19	9	10,7	11,7	13,6	15,3	16,9	20,9
24	10,1	12,2	13,9	15,5	17,5	20,1	24,9
27	10,2	13	14,2	15,8	17,9	20,5	25,4
30	10,5	13,4	14,6	16,3	19	21,4	26,3
37	11,2	14,2	15,6	17,4	20,4	22,9	28,2
48	13	16,1	17,4	20,2	23,2	26,4
52	13,3	16,5	17,9	20,7	24,3	27,1
61	14	17,4	19,4	22	25,7	28,9

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5	4	6	10	16	25	35
1	12,6	16,9	19,2	22,6	28,3	34,4	52,4	75,4	100,1	158,9	223,3	343,1	491,1
2	25,4	33,2	39,5	51,7	63,2	80,6	114,5	164,1	226,5	347,2	497,2	776,6	1 066,5
3	28,9	38,9	47	62,5	77,5	100,7	146,7	223,7	298,5	481,4	680,2	1 065,7	1 500,2
4	33,5	45,9	56,1	74,9	96,9	123	181,6	278,4	375,4	610	895,3	1 366,9	1 929,9
5	38,3	53,1	65,6	90,6	113,7	145,7	217,3	333,4	453,9	764,5	1 109,6	1 694,6	2 411,1
6	43	59,9	74,6	98,5	130,3	167,7	261,8	387,5	542,5
7	45,7	64,2	80,6	107,2	142,1	184,4	290	432,3	607,5
8	50,7	71,5	92,7	119,8	159,2	207,3	326,7	494,2	676,7
10	65	95,1	118,5	153,2	203,9	265	402,3	633,2	881,3
12	71,5	105,5	132,7	172,7	230,2	301,6	462,9
14	79,1	116,8	148	194,1	259,2	341,1	540
16	89,5	128,7	163,7	224,5	288,4	381	605,1
19	99,9	144,7	186,1	255,4	329,4	438,1	699
24	122,1	177,7	238,6	315,8	408,4	558,7	914,5
27	131,2	200,9	258,8	343,8	446,5	612,8	1 003,9
30	141,5	217,1	280,6	374,3	500	691	1 099,2
37	165	254,6	331,5	444,8	595,4	824,8	1 317,7
48	212,6	332,7	414,6	573,7	774,7	1 060,2
52	225,3	353,6	442,5	613	844,9	1 135
61	255,4	400,6	518,9	724,9	966,8	1 342,2

Электрические параметры СКЛОН Р5Э

Электрическое сопротивление изоляции жил при 20 °C, не менее 5000 МОм x км

Рабочая емкость, пФ/м, не более:
- между жилами 100 пФ/м;
- между жилой и экраном 120 пФ/м.

Рабочее напряжение, не более, для сечений:
0,2-0,35 мм? — 300 В;
? 0,5 мм? — 500 В.

Сечение жил S, мм2	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	108,3
0,35	58,3
0,5	39,0
0,75	26,0
1,0	19,5
1,5	13,3
2,5	7,98
4	4,95
6	3,3
10	1,91
16	1,21
25	0,78
35	0,554

ТУ 27.32.13-124-47273194-2022
