СКАБ 250КГнг(А)-LS в

СКАБ 250КГнг(А)-LS Nx2эхSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Технологическая задача кабеля СКАБ 250КГнг(А)-LS в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешается задействовать Кабель СКАБ 250КГнг(А)-LS в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

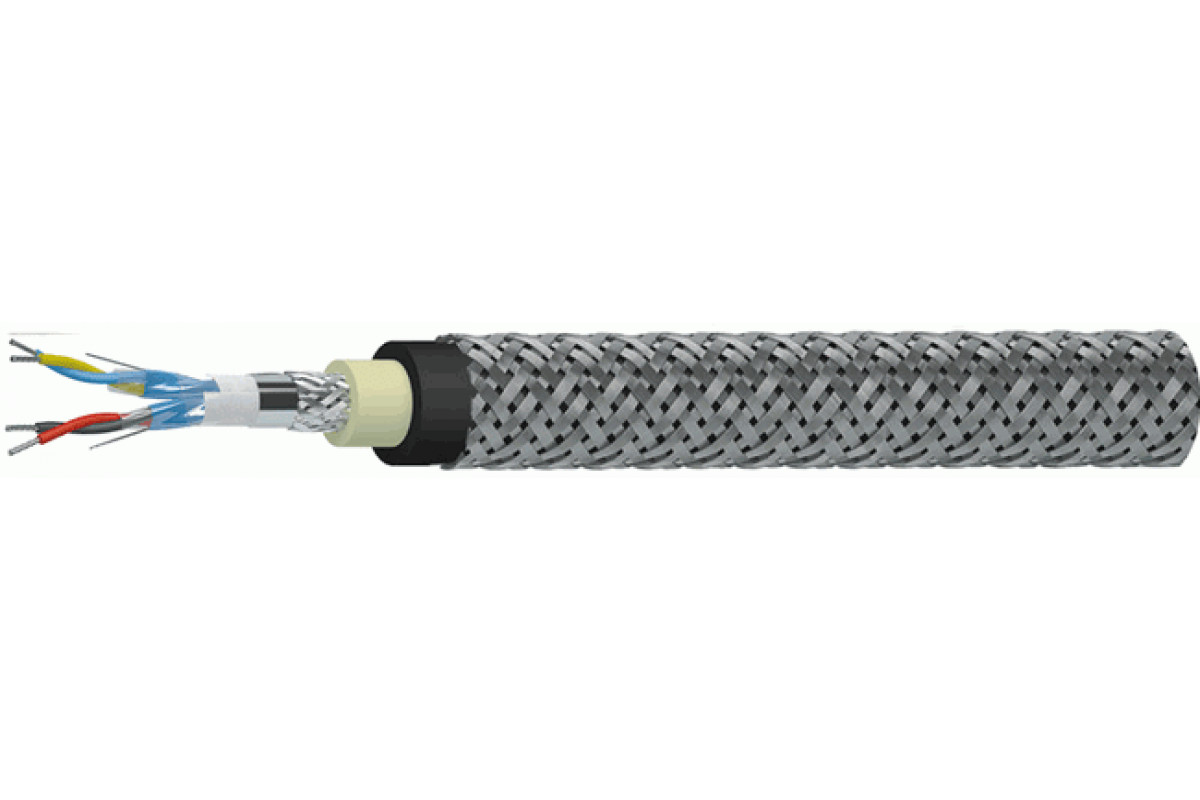

Конструкция Кабель СКАБ 250КГнг(А)-LS в:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Скрутка: парная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок эксплуатационной пригодности Кабель СКАБ 250КГнг(А)-LS в:

кабелей СКАБ 250КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	17,6	18,5	19,2	20,9	22,6
3	17,7	18,6	19,3	21,1	22,9
4	18,8	19,8	21,1	22,6	24,6
5	20	21,6	22,6	24,2	27
6	21,8	23	24,1	26,4	29,2
7	21,8	23	24,1	26,4	29,2
8	23,1	24,4	26,1	28,1	31,1
10	26,5	28,4	29,9	32,3	35,6
12	27,2	29,1	30,6	33,1	37,1
14	28,3	30,3	31,9	34,6	39,7
16	29,7	31,7	33,4	36,7	41,6
20	32,3	34,5	36,9	41	45,7
24	35,3	39,2	41,3	45,2	50,7

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	349	382,1	408,9	480,8	560,9
3	373,4	414,6	449,1	535,4	637,5
4	420,7	470,6	535,3	616,4	743,6
5	473,3	551,3	605,7	700,5	883,7
6	549,3	613,1	673,4	815,4	1 017
7	571,4	641,2	707,4	860,9	1 082
8	622,7	705,4	803,5	948,5	1 200,1
10	766,1	892,7	987,5	1 167,1	1 449,1
12	825,2	964,6	1 072,8	1 276,2	1 639,8
14	897,8	1 053,8	1 177,6	1 406,6	1 960,9
16	998,5	1 148	1 280,7	1 579,7	2 149,7
20	1 151,2	1 326,7	1 536,5	1 996,6	2 578,5
24	1 322,6	1 708,3	1 921,4	2 350,5	3 035,2

Электрические параметры СКАБ 250КГнг(А)-LS в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	49,1	55,0	63,9	73,6	83,3	90,0	98,3	137,3	150,6	165,9	203,1	238,8	276,7
0,75	51,6	57,7	67,1	77,3	87,5	94,5	103,2	144,2	158,1	174,2	213,3	250,7	290,5
1,0	55,5	62,3	72,6	83,8	95,1	102,9	129,7	156,8	172,2	212,6	233,5	273,3	317,0
1,5	62,1	70,0	81,9	94,8	125,4	134,9	146,8	200,9	219,5	242,5	265,1	310,9	394,9
2,5	72,0	81,6	95,8	129,6	146,7	158,2	194,8	237,0	259,4	285,4	312,5	401,7	466,0

ТУ 16.К99-061-2013
