СК-ЭПЭПКнг(А)-HF Nx2xS

Код товара: 2404

Доступность: На складе

Описание

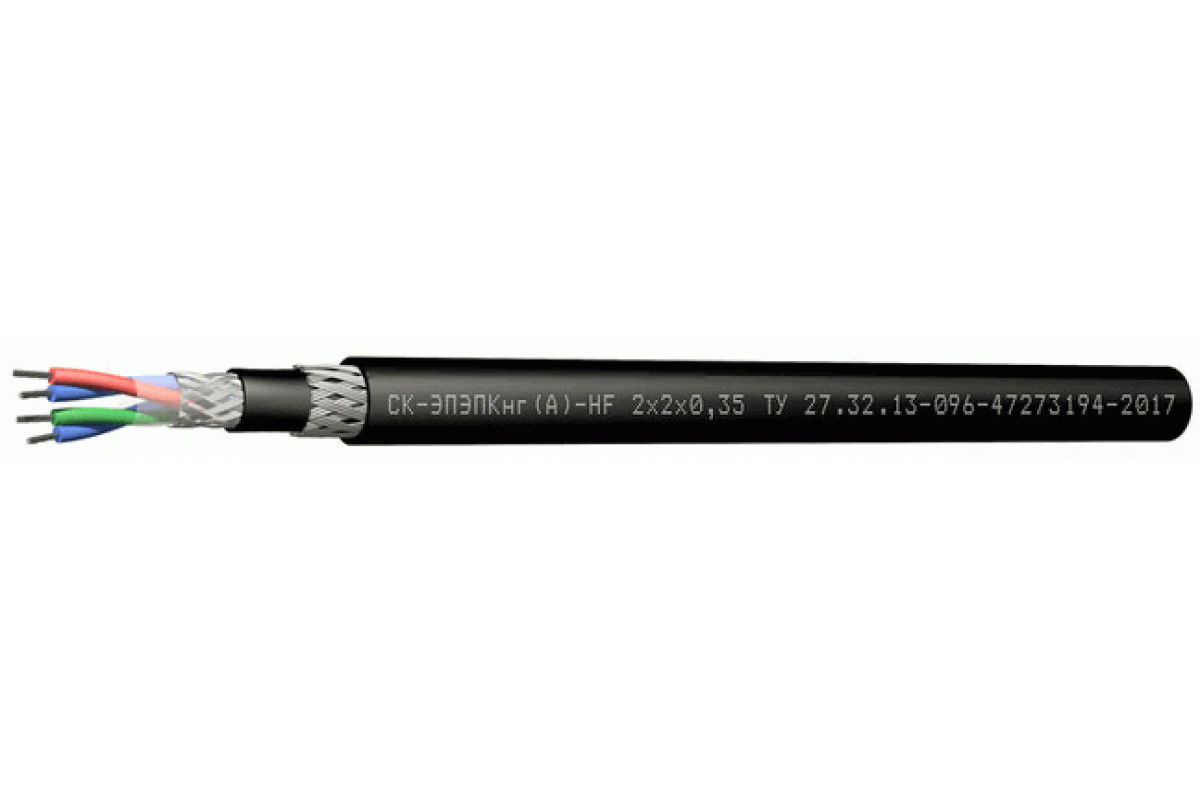

Кабели для монтажа систем электроники и электротехники на напряжение до 500 В, групповой прокладки, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, бронированные СК-ЭПЭПКнг(А)-HF Nx2xS

Целевое использование кабеля СК-ЭПЭПКнг(А)-HF

Для групповой стационарной прокладки

Для современных систем электроники и электротехники

Допустимо применять Кабель СК-ЭПЭПКнг(А)-HF:

В грунтах категорий I-III

Внутри и вне помещений

Защищены от грызунов

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7.5?D_H
монтаж: 7.5?D_H

Диапазон температур, °С

эксплуатация: от –70 до +80
монтаж: от –30 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СК-ЭПЭПКнг(А)-HF:

Количество пар: 1–24 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Обмотка сердечника: полиэтилентерефталатная пленка
Экран: общий в виде оплетки из медных луженых проволок
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийный срок сохранения характеристик Кабель СК-ЭПЭПКнг(А)-HF:

кабелей СК-ЭПЭПКнг(А)-HF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭПЭПКнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
1	9,5	10,1	11	12,4	12,5	14,4	15,5
2	12,4	14,2	15,7	18,1	19	23	24,8
3	13,1	14,7	16,3	18,9	19,8	23,9	26,2
4	14,1	15,8	17,3	20,8	21,8	26,2	28,2
5	14,8	16,8	18,9	22,4	24,1	28,1	31,1
6	15,9	18	20,6	24,2	25,9	30,9	33,3
7	15,9	18	20,6	24,2	25,9	30,9	33,3
8	16,7	19,2	21,8	25,9	27,5	32,9	36,3
10	19	22,3	25,3	30,3	31,9
12	19,4	22,7	25,8	31	32,7
14	20,7	23,9	26,8	32,3	34,3
16	21,4	24,8	28,4	33,9	36,4
20	23,2	27,3	31,3
24	25,7	30,3	34,1

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
1	137,8	151,4	169,7	207,2	216	279,6	327,4
2	192,2	249,6	295,1	368,8	411,7	575,3	716,3
3	216	272,6	325,1	422,3	462,9	651,3	805,7
4	252,9	313,2	363,9	501,7	552,5	792,7	930,4
5	277,9	346,2	426,8	584,4	687,4	897,9	1 112,7
6	312,3	391,4	494,8	661,5	779,6	1 055,1	1 253,1
7	319,9	403,5	511,3	687	811,7	1 104,6	1 323,3
8	345,4	448	556,4	765,8	888,6	1 215,2	1 519,3
10	423,6	573,1	709,8	995,4	1 109,8
12	447,6	609,3	757,8	1 067,5	1 197,2
14	502,9	669,1	818,4	1 155,8	1 321
16	537,5	718,2	931,2	1 266,3	1 471,8
20	629,7	866,7	1 099,3
24	737,3	1 028,9	1 263

Электрические параметры СК-ЭПЭПКнг(А)-HF

Электрическое сопротивление изоляции жил при 20 °C, не менее 500 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 200 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм²	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9

ТУ 27.32.13-096-47273194-2017
