СКАБ 250Унг(С)-FRHF-ХЛ

СКАБ 250Унг(С)-FRHF-ХЛ – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие

Техническая цель кабеля СКАБ 250Унг(С)-FRHF-ХЛ

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для применения при воздействии минеральных масел, бензина и других нефтепродуктов

Можно эксплуатировать Кабель СКАБ 250Унг(С)-FRHF-ХЛ:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

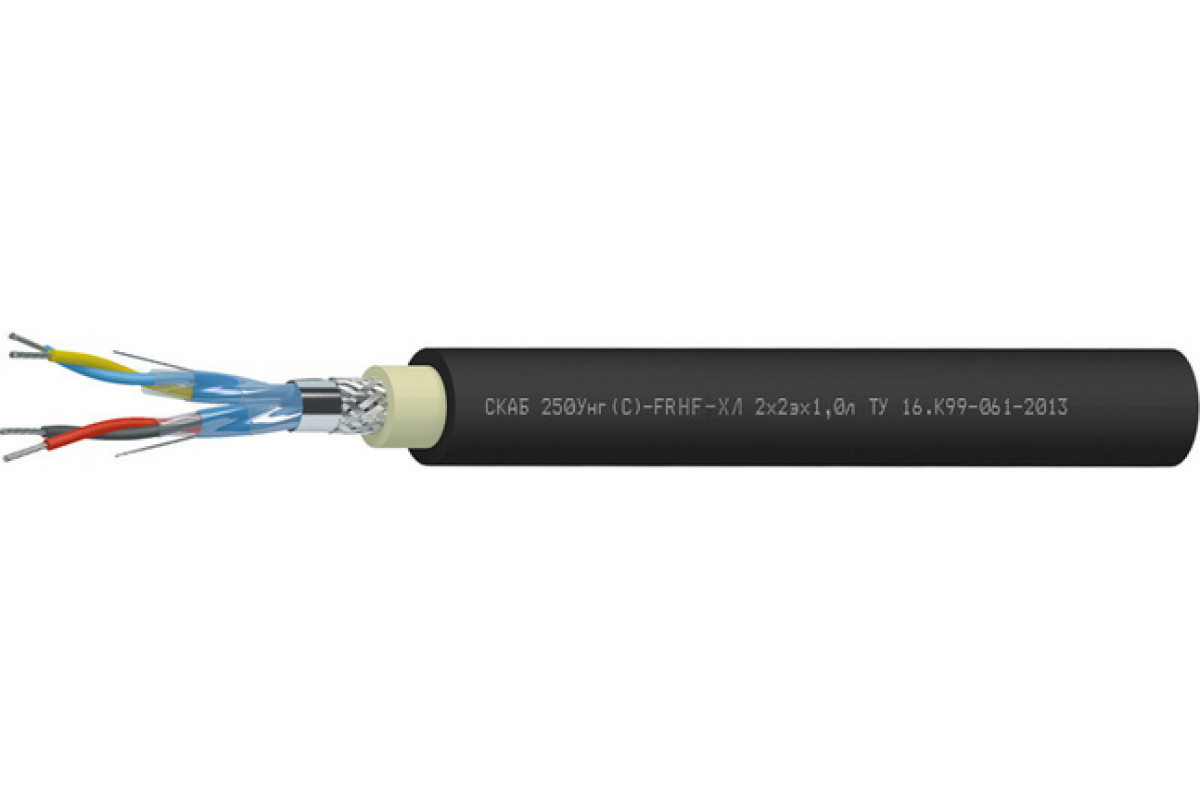

Конструкция Кабель СКАБ 250Унг(С)-FRHF-ХЛ:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного или синего цвета

Период гарантии Кабель СКАБ 250Унг(С)-FRHF-ХЛ:

кабелей СКАБ 250Унг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	12,4	12,9	13,9	14,9	15,9
3	12,9	13,9	14,4	15,4	17,3
4	13,9	14,9	15,9	17,3	18,8
5	15,4	15,9	17,3	18,8	20,3
6	16,4	17,8	18,8	20,3	22,7
7	16,4	17,8	18,8	20,3	22,7
8	18,3	19,3	20,3	21,8	24,2
10	20,8	22,7	23,7	25,7	28,7
12	21,3	23,2	24,7	26,7	29,2
14	22,7	24,2	25,7	28,2	30,7
16	24,2	25,7	27,2	29,7	33,1
20	26,2	28,2	30,2	33,1	36,1
24	29,2	31,2	33,6	36,1	40,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	251,6	277,2	301,3	361,5	429,1
3	289,2	322,3	370,1	427,5	516,9
4	353	394,2	433,7	505	641,4
5	402,8	453,7	500	607,6	769,7
6	453,8	513	589,8	713,5	878,7
7	479,5	544,9	627,9	763,9	948,6
8	529,4	626,9	717,3	847,1	1 057,4
10	686,9	779,5	867,6	1 030,7	1 324,5
12	750,3	860,6	960,3	1 146,9	1 486,9
14	828,1	950,8	1 064,6	1 311,9	1 664,7
16	904,1	1 040,5	1 205,1	1 448	1 885,3
20	1 063,8	1 262,4	1 422,7	1 764	2 293,4
24	1 265,9	1 506,3	1 698,1	2 094,7	2 681,8

Электрические параметры СКАБ 250Унг(С)-FRHF-ХЛ

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	102,4	115,6	145,2	164,3	183,9	192,1	211,5	275,2	297,7	324,9	353,2	410,8	499,6
0,75	110,2	124,9	157,1	178,3	199,8	209	247,8	299,7	324,9	355,1	386,6	476,6	547,9
1	116,8	145,8	167,3	190,1	230,2	240,4	265	320,7	348,2	381	440,1	512,1	591,8
1,5	141,1	160,1	184,2	226,7	254,3	266	295,4	355,9	387,1	449,8	489,9	571,2	694,6
2,5	158	180	224,9	256,1	289,8	303,6	335,3	431,1	468,5	513,1	559,6	690,2	795

ТУ 16.К99-061-2013
