СКАБ-СЭ 660КГУ-АХЛ Z

Код товара: 2315

Доступность: На складе

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, одиночной прокладки, бронированные — СКАБ-СЭ 660КГУ-АХЛ

Техническая функция кабеля СКАБ-СЭ 660КГУ-АХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо использовать Кабель СКАБ-СЭ 660КГУ-АХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Разрешено использовать Кабель СКАБ-СЭ 660КГУ-АХЛ Z:

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –75 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

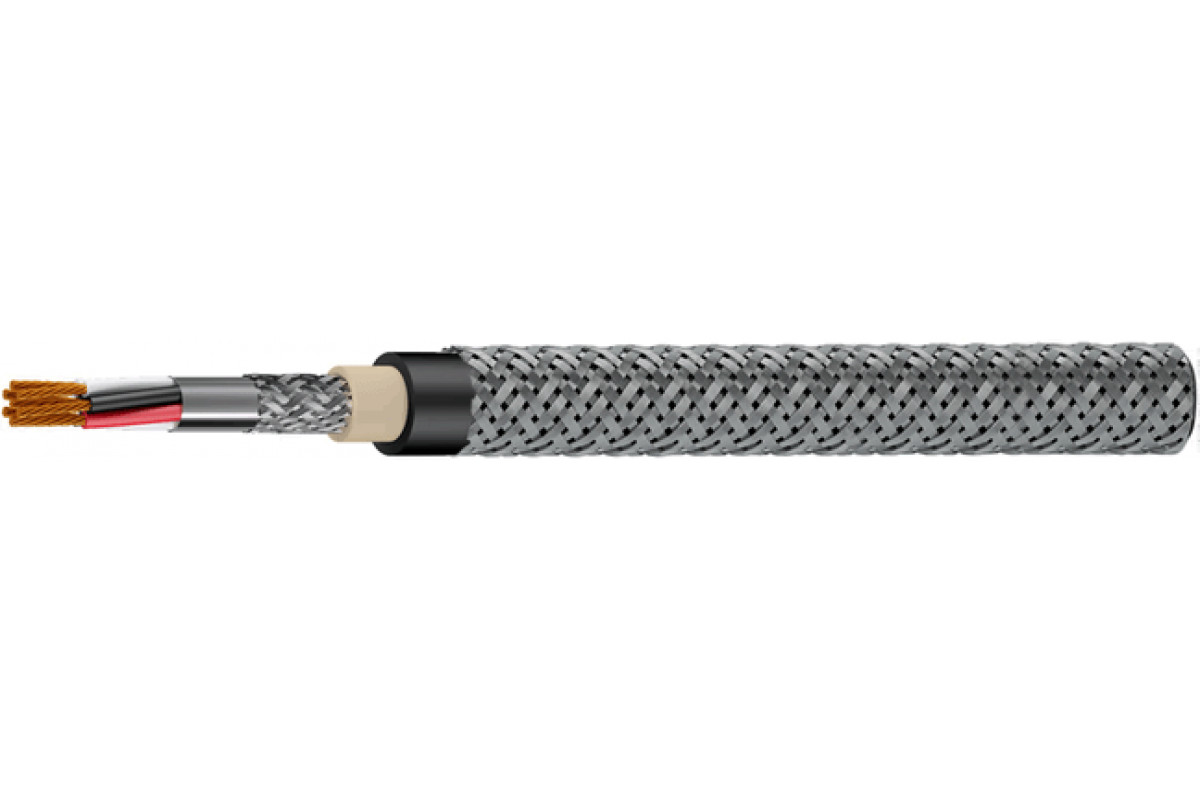

Конструкция Кабель СКАБ-СЭ 660КГУ-АХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: фторопласт
Скрутка: пучковая
Общий экран: из ламинированной алюминиевой фольги и оплетки из медных луженых проволок
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полиуретан безгалогенный термопластичный, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок работоспособности Кабель СКАБ-СЭ 660КГУ-АХЛ Z:

кабелей СКАБ-СЭ 660КГУ-АХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭ 660КГУ-АХЛ по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	7,9	8,2	8,5	8,6	9	9,6	10,5	11,2
2	9,3	9,9	10,5	10,7	11,5	12,7	14,5	15,9
3	9,5	10,2	10,8	11	11,9	13,2	15,1	16,6
4	9,9	10,6	11,3	11,6	12,5	14	16,1	17,8
5	10,3	11,1	11,9	12,2	13,3	14,9	17,3	19,6
6	10,7	11,6	12,5	12,8	14	15,8	18,5	21,2
7	10,7	11,6	12,5	12,8	14	15,8	18,5	21,2
8	11,1	12,1	13,1	13,4	14,7	16,7	20,1	22,6
10	12,1	13,3	14,5	14,9	16,5	19,3	23,1	26,3
12	12,3	13,6	14,8	15,2	16,9	19,8	23,9	27
14	12,7	14	15,3	15,8	17,5	20,8	25,1	28,2
19	13,5	15	16,5	17	19,4	22,6	27,5	31
24	14,9	16,7	18,5	19,5	22,1	26,1	31,5	36,1
27	15,1	17	19,2	19,8	22,5	26,6	32,1	37,1
30	15,5	17,4	19,7	20,4	23,1	27,4	33,1	38,3
37	16,3	18,4	21,1	21,8	25	29,2	35,9	41,1
44	17,7	20,7	23,1	24,3	27,5	32,3	40,2	46
48	17,9	21	23,4	24,6	27,9	32,8	40,8	46,7
52	18,3	21,4	24,3	25,2	28,5	33,6	41,8	47,9
61	19,5	22,4	25,5	26,4	30	35,8	44,2	50,7

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	96	105	113,9	118,5	131,6	157,5	192,6	227,3
2	130,6	148,7	166,9	175,8	202	249,9	319,4	389,5
3	139,9	163,2	184,3	196,4	230,1	291,6	380	473,9
4	153,2	179,9	205,8	224,3	261	339,2	448,5	568,2
5	166,7	198	229,2	247,9	296,4	389	520,7	684,4
6	179,6	218,4	252	274,3	330	437,8	593,1	793,9
7	185	227	263,7	288,6	349,7	469,7	642,1	864,4
8	198,4	242,9	287,1	314,8	383,2	518,8	734,3	963,7
10	228,4	283,7	337,9	373,2	457,4	644,2	900,3	1 206,7
12	243,3	306,7	367,1	406,9	504,7	718,6	1 029,8	1 363,7
14	261,9	331,9	399,7	447,5	555,6	808,5	1 161,4	1 531,3
19	304,3	394,3	481,6	542,4	701,9	1 005,1	1 459,2	1 945,5
24	359,6	469,8	578,7	674,1	862,4	1 262,6	1 792,9	2 437,7
27	379,1	501,4	637,8	723,8	929,7	1 369	1 954,6	2 700,8
30	403	535,6	683,3	779,1	1 001,5	1 482,3	2 123,4	2 940,8
37	456,5	614,9	799,3	914,2	1 201,9	1 745,1	2 553,2	3 502,3
44	521,7	737,7	922,7	1 088,9	1 395,5	2 037,9	3 027,6	4 131,4
48	547,4	778,4	975,5	1 153,2	1 483	2 176,3	3 238,4	4 429,3
52	577	821,4	1 063	1 223,8	1 575,8	2 321,6	3 458,2	4 740,3
61	659,7	918,9	1 194,3	1 379,6	1 785,9	2 682,5	3 956,2	5 444,8

Электрические параметры СКАБ-СЭ 660КГУ-АХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ТУ 27.32.13-099-47273194-2020
