СКАБ-СЭо 660БсУ-АХЛ Z

Код товара: 2314

Доступность: На складе

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, одиночной прокладки, бронированные — СКАБ-СЭо 660БсУ-АХЛ

Функция кабеля СКАБ-СЭо 660БсУ-АХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо использовать Кабель СКАБ-СЭо 660БсУ-АХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Допустимо использовать Кабель СКАБ-СЭо 660БсУ-АХЛ Z:

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –75 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

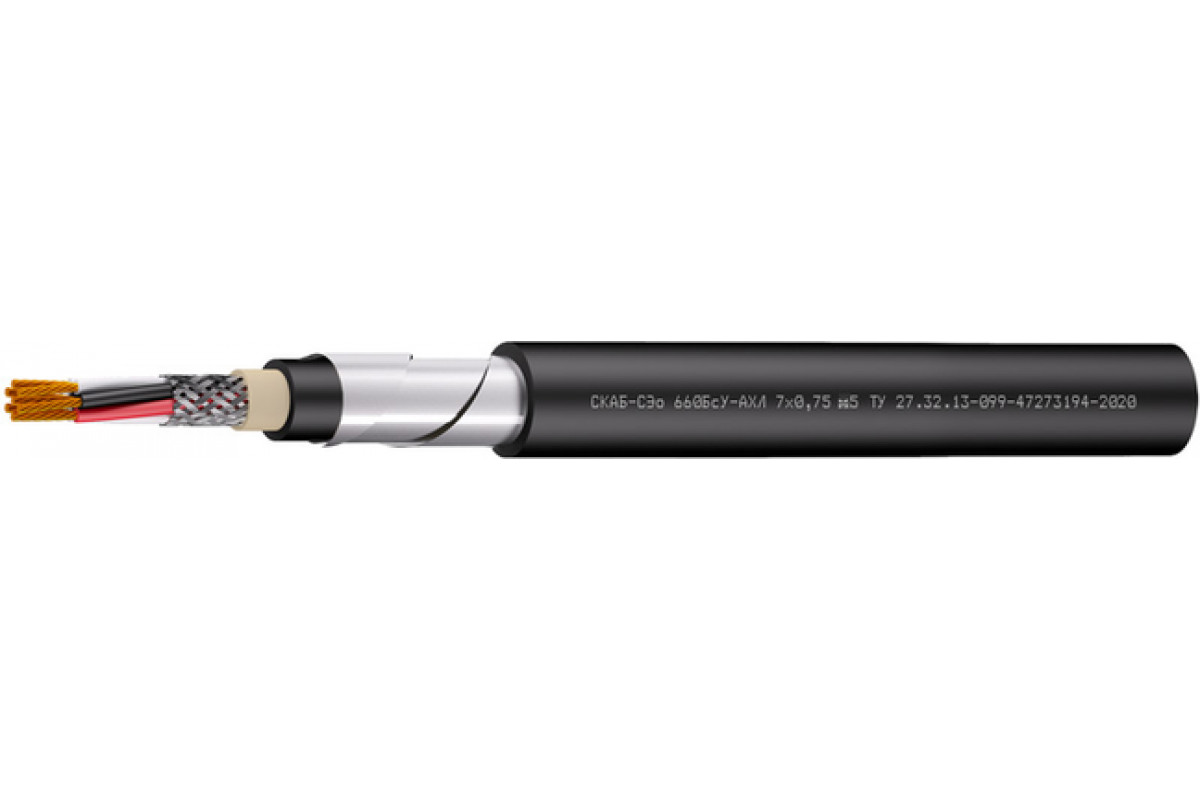

Конструкция Кабель СКАБ-СЭо 660БсУ-АХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: фторопласт
Скрутка: пучковая
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Общий экран: оплетка из медных луженых проволок
Оболочка: полиуретан безгалогенный термопластичный, черного цвета
Броня: в виде наложенных спирально стальных лент

Защитный шланг: аналогично оболочке

Гарантийные обязательства Кабель СКАБ-СЭо 660БсУ-АХЛ Z:

кабелей СКАБ-СЭо 660БсУ-АХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭо 660БсУ-АХЛ по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	6,9	7,1	7,5	7,6	9,2	9,8	10,7	11,4
2	9,5	10,1	10,7	10,9	11,7	12,9	14,7	16,1
3	9,7	10,4	11	11,2	12,1	13,4	15,3	16,8
4	10,1	10,8	11,5	11,8	12,7	14,2	16,3	18,4
5	10,5	11,3	12,1	12,4	13,5	15,1	17,5	19,8
6	10,9	11,8	12,7	13	14,2	16	19,1	21,4
7	10,9	11,8	12,7	13	14,2	16	19,1	21,4
8	11,3	12,3	13,3	13,6	14,9	16,9	20,3	22,8
10	12,3	13,5	14,7	15,1	16,7	19,5	23,7	26,7
12	12,5	13,8	15	15,4	17,1	20	24,3	27,4
14	12,9	14,2	15,5	16	17,7	20,8	25,5	28,6
19	13,7	15,2	16,7	17,2	19,6	22,8	27,9	31,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	64,1	70,9	79	83,3	164,6	193,8	234,3	273,7
2	165	186,8	208,6	219,3	250,4	305,9	386,6	465,7
3	175,6	203,2	227,9	241,1	280,5	350,8	451,1	554,3
4	191,3	222,1	252,5	271,1	315,8	403,2	525,8	672,8
5	207,2	243,6	279,7	300,9	356,1	458,3	605,8	780,5
6	223,1	265,2	306,8	330,7	394	513,4	703,3	900,4
7	228,5	273,8	318,5	345,1	413,7	545,2	752,3	970,8
8	243,9	295,2	345,5	375	451,4	600,3	833,5	1 079,6
10	280,7	343,4	405,1	442,5	537,3	738,8	1 041	1 356,8
12	296,6	368,3	436,2	478,9	586,9	816	1 155,7	1 517,7
14	317,9	395,9	472,3	523,1	641,9	901,2	1 302,4	1 693,6
19	365,5	464,7	561,5	625,7	797,1	1 121	1 617	2 127,1

Электрические параметры СКАБ-СЭо 660БсУ-АХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
