СКАБ-СЭ 660БсПснг(А)-HF-ХЛ Z

Код товара: 2302

Доступность: На складе

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-СЭ 660БсПснг(А)-HF-ХЛ

Технологическая задача кабеля СКАБ-СЭ 660БсПснг(А)-HF-ХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо применять Кабель СКАБ-СЭ 660БсПснг(А)-HF-ХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Защищены от грызунов

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –70 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

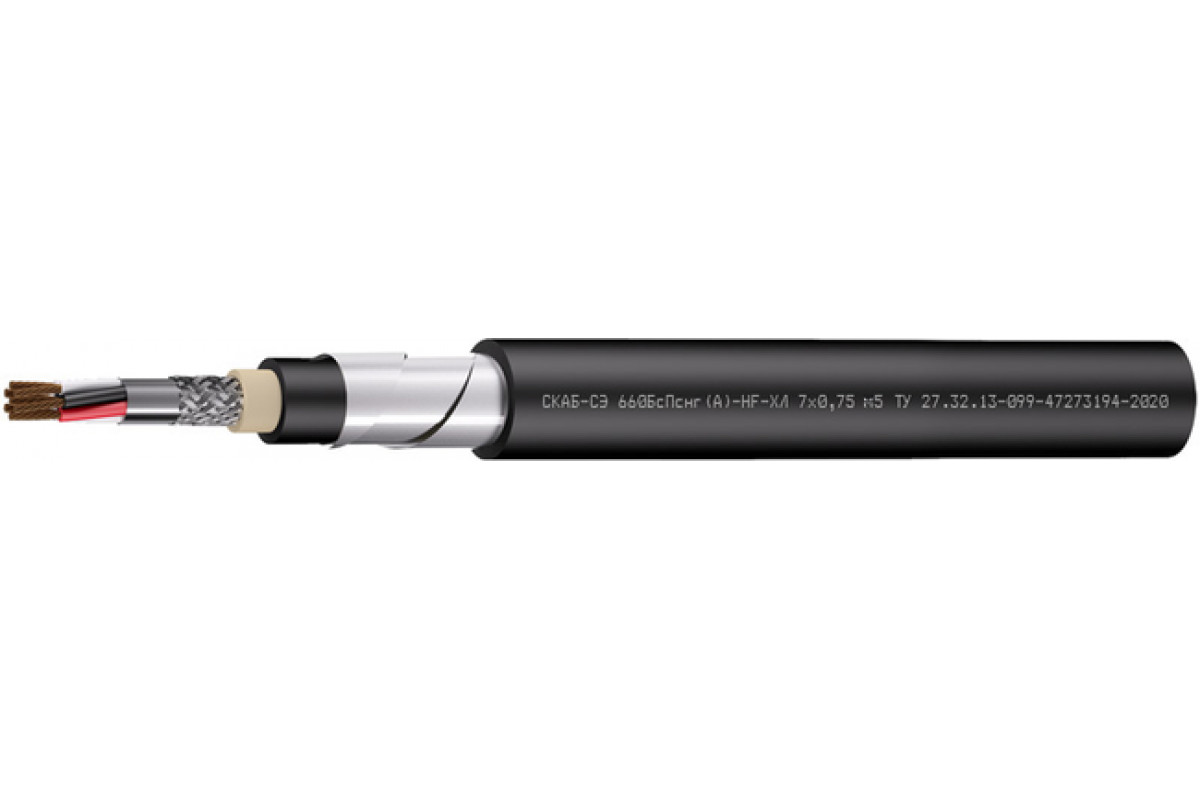

Конструкция Кабель СКАБ-СЭ 660БсПснг(А)-HF-ХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: сшитый полиэтилен
Скрутка: пучковая
Общий экран: из ламинированной алюминиевой фольги и оплетки из медных луженых проволок
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: в виде наложенных спирально стальных лент

Защитный шланг: аналогично оболочке

Срок гарантии Кабель СКАБ-СЭ 660БсПснг(А)-HF-ХЛ Z:

кабелей СКАБ-СЭ 660БсПснг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭ 660БсПснг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	7,7	9,2	9,5	9,6	10	10,6	11,5	12,2
2	10,9	11,5	12,1	12,3	13,1	14,3	16,1	17,5
3	11,2	11,8	12,5	12,7	13,6	14,9	16,8	18,7
4	11,7	12,4	13,2	13,4	14,4	15,8	18,4	20,1
5	12,3	13,1	13,9	14,2	15,3	16,9	19,7	21,8
6	12,9	13,8	14,7	15	16,2	18,4	21,3	23,8
7	12,9	13,8	14,7	15	16,2	18,4	21,3	23,8
8	13,5	14,5	15,5	15,8	17,1	19,5	22,7	25,6
10	14,9	16,1	17,3	17,7	19,7	22,3	26,5	29,3
12	15,2	16,4	17,7	18,5	20,2	22,9	27,2	30,1
14	15,7	17	18,8	19,2	21,2	24,2	28,4	31,5
19	16,9	18,8	20,3	20,8	23	26,6	31,1	35,2

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	79,1	156,8	169,3	174,7	190,3	218	257,3	296,6
2	207	228	249,8	260,3	292,1	347,3	425,7	504,4
3	220,4	244,6	271,7	285	324,4	394,1	490,6	610,7
4	239,6	268,9	301,8	317,7	364,6	448,9	586,5	716,1
5	261,4	296,1	331,6	352,9	407,8	508,9	668,4	836,4
6	283,2	323	364,4	388,1	450,8	586,9	765	971,2
7	289	331,5	375,7	402,1	469,9	617,7	811,2	1 038,1
8	310,6	358,6	408,3	437,2	512,9	678,8	896,6	1 172,2
10	359,5	417,8	478,8	515,6	628,6	824,5	1 126	1 416,6
12	379,2	442,9	512,1	572	680,8	903,1	1 239,4	1 574,2
14	403,8	475,7	571,9	619,2	752,8	1 013,4	1 367,4	1 749,8
19	464,7	573,5	669,8	733,4	898,8	1 253,1	1 679	2 227,9

Электрические параметры СКАБ-СЭ 660БсПснг(А)-HF-ХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
