СКАБ-С 660БУ-АХЛ Z

Код товара: 2305

Доступность: На складе

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, одиночной прокладки, бронированные — СКАБ-С 660БУ-АХЛ

Техническое применение кабеля СКАБ-С 660БУ-АХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно использовать Кабель СКАБ-С 660БУ-АХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Возможно задействовать Кабель СКАБ-С 660БУ-АХЛ Z:

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 15?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –75 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

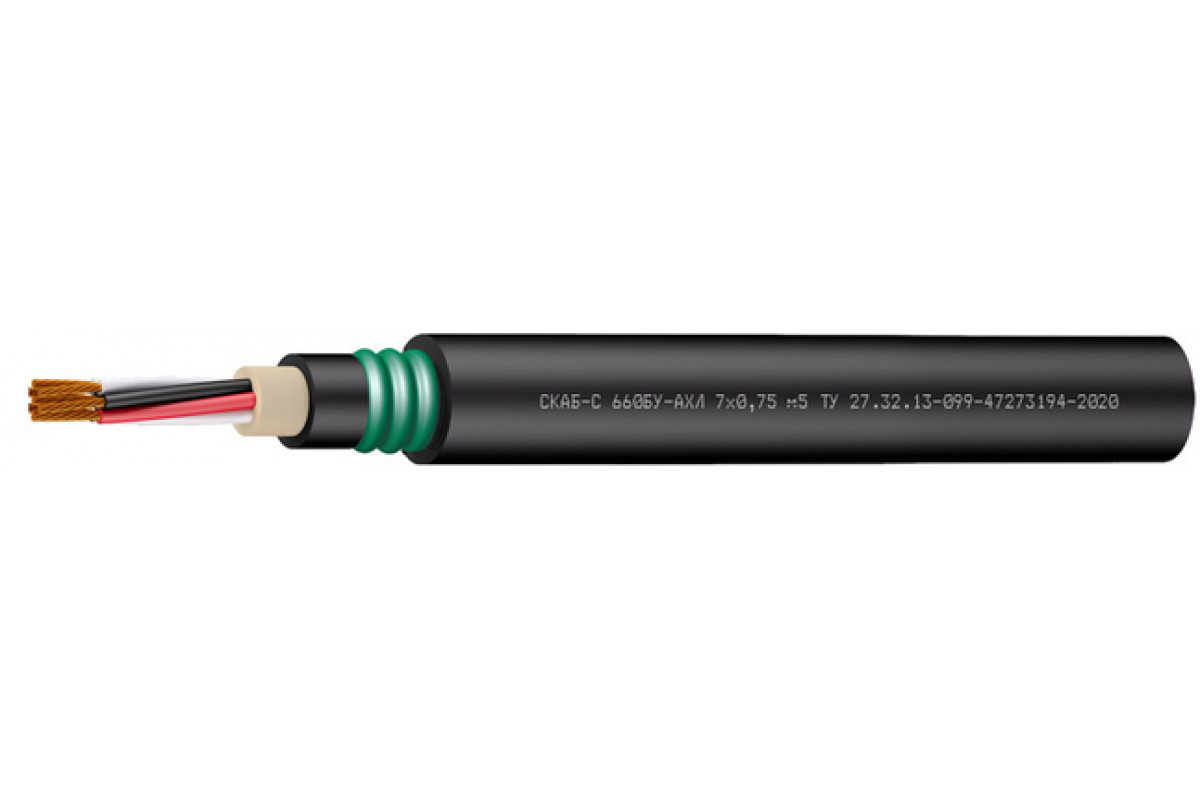

Конструкция Кабель СКАБ-С 660БУ-АХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: фторопласт
Скрутка: пучковая
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полиуретан безгалогенный термопластичный, черного цвета
Броня: наложенная продольно стальная лента с полимерным покрытием

Защитный шланг: аналогично оболочке

Время гарантии Кабель СКАБ-С 660БУ-АХЛ Z:

кабелей СКАБ-С 660БУ-АХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-С 660БУ-АХЛ по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	8,2	8,5	8,8	8,9	9,3	9,9	10,8	11,5
2	9,6	10,2	10,8	11	11,8	13	14,8	16,2
3	9,8	10,5	11,1	11,3	12,2	13,5	15,4	16,9
4	10,2	10,9	11,6	11,9	12,8	14,3	16,4	18,5
5	10,6	11,4	12,2	12,5	13,6	15,2	17,6	19,9
6	11	11,9	12,8	13,1	14,3	16,1	19,2	21,3
7	11	11,9	12,8	13,1	14,3	16,1	19,2	21,3
8	11,4	12,4	13,4	13,7	15	17	20,4	22,7
10	12,4	13,6	14,8	15,2	16,8	19,6	23,2
12	12,6	13,9	15,1	15,5	17,2	20,1	24,2
14	13	14,3	15,6	16,1	17,8	20,9
19	13,8	15,3	16,8	17,3	19,7	22,7

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	107,1	114,2	121,2	125,2	135,8	155,8	184,8	215,4
2	130,9	145,1	159,1	167,1	188,3	239,2	301,1	371,9
3	138,9	157,6	174,6	185,4	213,2	277,6	357,9	451,6
4	149,5	171,4	192,8	207,6	251,6	319,9	429,5	564,2
5	160,2	186,5	212,3	229,8	281,8	367,6	503,7	661,1
6	170,9	201,7	242,7	262,8	310,7	420,8	586	766,2
7	176,3	210,3	254,3	277,2	330,4	452,6	635	836,6
8	186,9	225,4	273,8	299,4	363,4	496,3	707,5	926,8
10	210,8	269,1	319,5	351,8	435,8	623,1	859,7
12	235,1	290,2	346,8	393,9	480,5	693,8	988,3
14	251,2	312,6	386,1	430,5	537,2	768,7
19	288,7	372,7	460	518	680,2	968,2

Электрические параметры СКАБ-С 660БУ-АХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
