СКАБ-СЭ 660БПснг(А)-HF-ХЛ Z

Код товара: 2301

Доступность: На складе

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-СЭ 660БПснг(А)-HF-ХЛ

Эксплуатационная роль кабеля СКАБ-СЭ 660БПснг(А)-HF-ХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено применять Кабель СКАБ-СЭ 660БПснг(А)-HF-ХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Защищены от грызунов

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 15?D_H
эксплуатация: 15?D_H

Диапазон температур, °С

эксплуатация: от –70 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

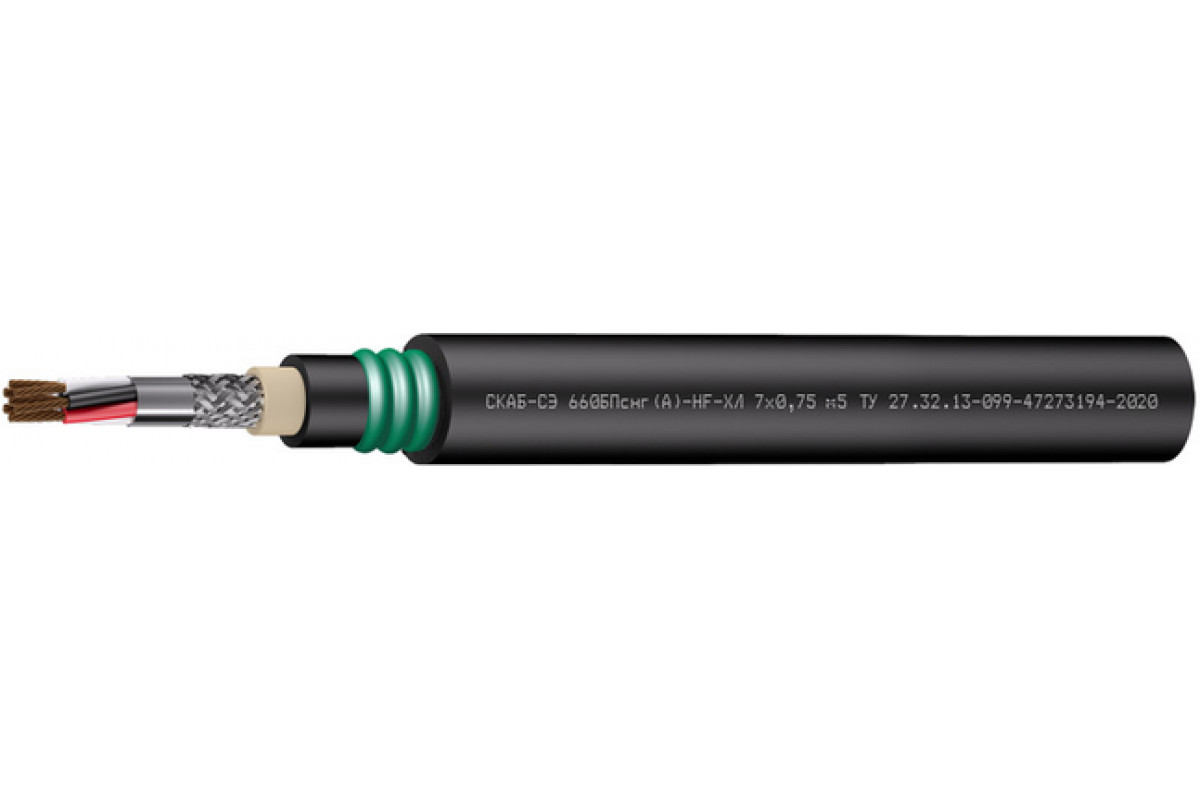

Конструкция Кабель СКАБ-СЭ 660БПснг(А)-HF-ХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: сшитый полиэтилен
Скрутка: пучковая
Общий экран: из ламинированной алюминиевой фольги и оплетки из медных луженых проволок
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: наложенная продольно стальная лента с полимерным покрытием
Защитный шланг: аналогично оболочке

Гарантийное обслуживание Кабель СКАБ-СЭ 660БПснг(А)-HF-ХЛ Z:

кабелей СКАБ-СЭ 660БПснг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭ 660БПснг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	9,5	9,8	10,1	10,2	10,6	11,2	12,1	12,8
2	11,5	12,1	12,7	12,9	13,7	14,9	16,7	18,5
3	11,8	12,4	13,1	13,3	14,2	15,5	17,4	19,3
4	12,3	13	13,8	14	15	16,4	19	20,7
5	12,9	13,7	14,5	14,8	15,9	17,5	20,3
6	13,5	14,4	15,3	15,6	16,8	19	21,9	22,4
7	13,5	14,4	15,3	15,6	16,8	19	21,9
8	14,1	15,1	16,1	16,4	17,7	20,1	23,7
10	15,5	16,7	18,3	18,7	20,3	22,9
12	15,8	17	18,7	19,1	20,8	23,9
14	16,3	17,6	19,4	19,8	21,8
19	17,5	19,4	20,9	21,4	24

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	132	139,3	148,5	152,9	164,2	185,4	215,1	257,7
2	171,2	185,8	212	220,4	243,5	289,9	358,5	449,4
3	181,4	199,1	229,5	240,7	270,4	339,7	425,3	529,9
4	195,2	227,9	252,1	265,9	306,1	384,9	509	627,1
5	221,4	247,5	274,5	296,5	349,2	442,6	583,7
6	236,7	266,9	302,7	332,7	382,5	509,3	678	744
7	242,5	275,4	314	346,7	401,6	540,2	724,2
8	257,8	299,1	347,5	373,2	444,4	596,2	817,4
10	305,1	350,6	425,8	458,7	543,9	726,8
12	321,6	372,5	455,2	493,4	590,7	822
14	340,9	408,3	490	539,8	666,8
19	398,4	491,7	578,6	651,7	816,7

Электрические параметры СКАБ-СЭ 660БПснг(А)-HF-ХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
