СКАБ-СЭф 660нг(А)-LS Nx2эфxS Z

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки — СКАБ-СЭф 660нг(А)-LS

Эксплуатационное назначение кабеля СКАБ-СЭф 660нг(А)-LS Nx2эфxS Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Допустимо применять Кабель СКАБ-СЭф 660нг(А)-LS Nx2эфxS Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –50 до +60
монтаж: от –15 до +50
* D_H — наружный размер кабеля

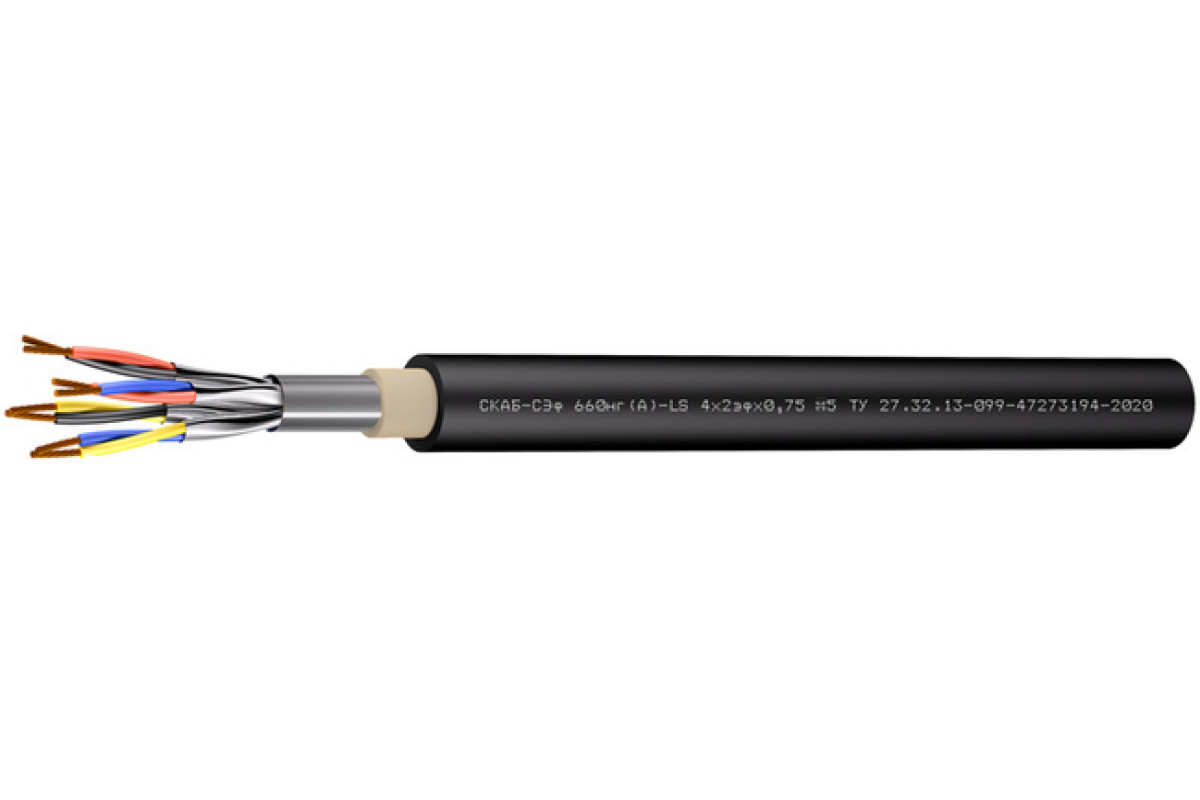

Конструкция Кабель СКАБ-СЭф 660нг(А)-LS Nx2эфxS Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-2,5 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Экран пары: из ламинированной алюминиевой фольги
Общий экран: из ламинированной алюминиевой фольги
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный период работы Кабель СКАБ-СЭф 660нг(А)-LS Nx2эфxS Z:

кабелей СКАБ-СЭф 660нг(А)-LS
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭф 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5	2,5
2	13,6	15,2	16,2	16,8	18,4	21,2
3	14,3	16	17,1	18,1	19,4	22,4
4	15,4	17,8	19	19,7	21,1	24,7
5	16,7	19,3	20,7	21,5	23,3	27,1
6	18,5	20,9	22,4	23,5	25,3	29,5
7	18,5	20,9	22,4	23,5	25,3	29,5
8	19,8	22,5	24,3	25,3	27,3	31,9
10	23,2	26,4	28,4	29,6	32	38
12	23,9	27,2	29,3	30,5	33,4	39,2
14	25	28,6	30,8	32,1	35,1	41,3
16	26,4	30,1	32,5	34,3	37,1	43,9
20	29	33,7	36,3	37,9	41,1	48,7
24	32,2	37,4	40,4	42,2	46	54,4

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5	2,5
2	194,7	230,6	257,8	277,4	336,9	430
3	225,8	270,4	306	351,2	405,3	527,9
4	262,1	337,4	382,7	416,2	483,6	652,1
5	301,1	388,1	443,2	484,1	578,9	768,3
6	361,3	440,2	503,7	564,8	662,5	884,6
7	383,2	469,5	540,2	607,1	716,7	965,5
8	423,6	521,6	614	676	800,4	1 081,8
10	525,5	647,3	747,2	824	978	1 369,1
12	579,6	717,8	833,3	921,9	1 137,6	1 549,9
14	639,6	797,2	928,3	1 030,2	1 273	1 745
16	704	878	1 026,2	1 178,8	1 413	1 968,8
20	830	1 079,5	1 261,7	1 405,1	1 693,2	2 371,1
24	964,8	1 255,5	1 472,3	1 642,5	2 009,6	2 788,1

Электрические параметры СКАБ-СЭф 660нг(А)-LS Nx2эфxS Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм2
	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами и индивидуальным экраном	1,5 (2,1)
Волновое сопротивление на частоте 31,25 кГц, Ом	60±20
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Отношение индуктивности к электрическому сопротивлению цепи (двух жил пары) для кабелей с обозначением, не более мкГн/Ом	25	25	25	25	40	60	—	—
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ТУ 27.32.13-099-47273194-2020
