КСБГСКнг(А)-ОБГ

Кабели КСБГСКнг(А)-ОБГ могут быть изготовлены с другими размерами, предусмотренными ТУ

Кабели симметричные для интерфейса распределенного сбора и передачи данных гибкие, огнестойкие КСБГСКнг(А)-ОБГ

Задача кабеля КСБГСКнг(А)-ОБГ

Для групповой стационарной прокладки

Для систем противопожарной защиты, ликвидации и локализации пожара, эвакуации и оповещения людей

Для систем, работающих по стандарту RS-485 и Profibus

Разрешено использовать Кабель КСБГСКнг(А)-ОБГ:

В грунтах категории I-III

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Можно применять Кабель КСБГСКнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Разрешается использовать Кабель КСБГСКнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Можно использовать Кабель КСБГСКнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 15?D_H

Диапазон температур, °С

монтаж: от –10 до +70
эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

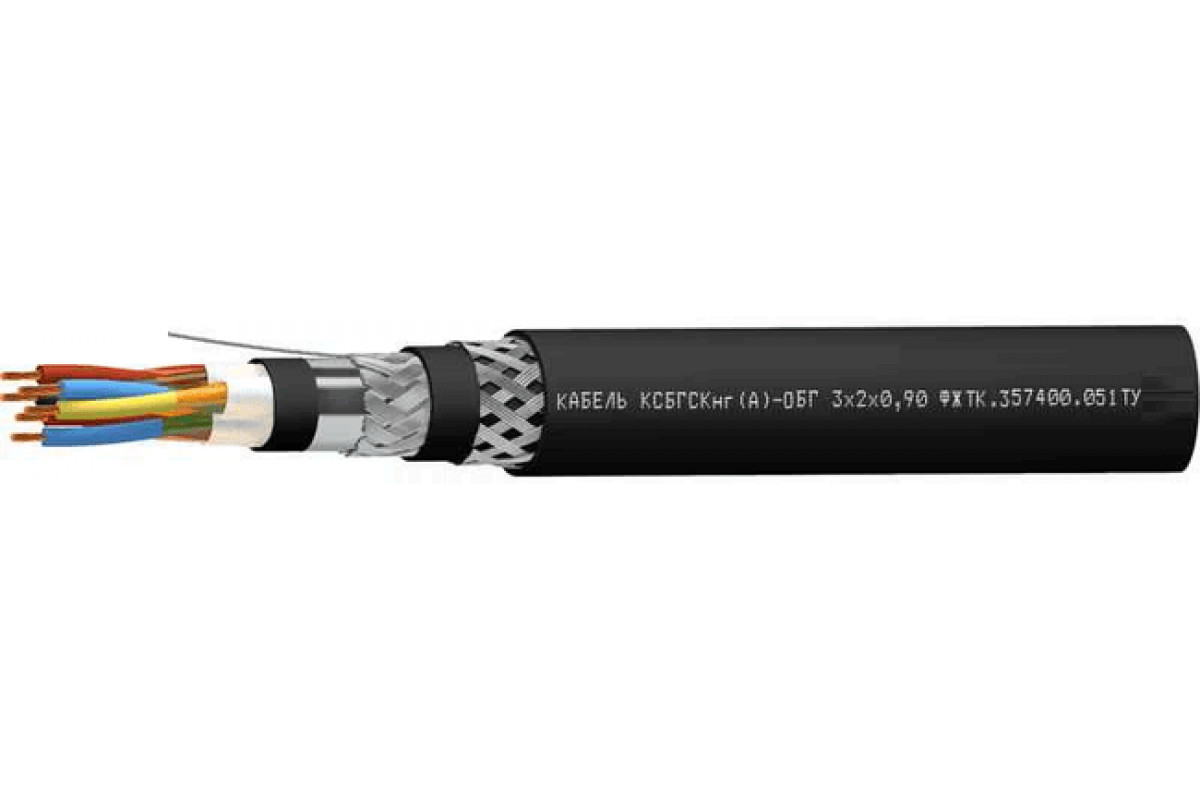

Конструкция Кабель КСБГСКнг(А)-ОБГ:

Количество пар: 1-10 (в зависимости от сечения жил)
Диаметр жил: 0,78-2,00 мм
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная, совместно с полиимидной пленкой
Дополнительный огнестойкий барьер: слюдосодержащая лента
Поясная изоляция: полимерная композиция, не содержащая галогенов
Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийный период использования Кабель КСБГСКнг(А)-ОБГ:

кабелей КСБГСКнг(А)-ОБГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КСБГСКнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Диаметр жил, D, мм
	0,78	0,9	1,1	1,2	1,5	2
1	15,4	15,8	17	17,3	18,5	19,7
2	19,7	20,6	22,4	22,8	24,4	26,4
3	20,6	21,6	23,5	23,9	25,6	27,8
4	21,8	22,9	25	25,5	27,3	29,8
5	23,2	24,4
6	25,1	26,2
7	25,1	26,2
8	26,4	27,8
9	28,4	29,8
10	29,8	31,4

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Диаметр жил, D, мм
	0,78	0,9	1,1	1,2	1,5	2
1	286,2	309,7	358,6	366,8	394,6	453,1
2	436,6	450,7	458,2	468,7	485,1	574,8
3	494,2	558,9	642,9	665,1	737,2	883,5
4	552,9	628,7	725,7	752,8	839,5	1 020,4
5	595,3	702,4
6	680,4	777,9
7	704,8	807,9
8	770,5	882,9
9	847,5	976,1
10	914,3	1 052,2

Электрические параметры КСБГСКнг(А)-ОБГ

Ном. диам. жил, мм		0,78	0,90	1,10	1,20	1,50	2,00
Эквивалентное сечение жил, мм2		0,35	0,5	0,75	1,0	1,5	2,5
Количество пар в кабеле (N), min-max		1-10	1-10	1-4	1-4	1-4	1-4
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км		57,0	40,7	26,9	22,9	14,9	8,2
Асимметрия электрического сопротивления жил в паре, %, не более		3	3	3	3	3	3
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм/км		300	300	300	300	300	300
Электрическая ёмкость пары, не более, пФ/м		61	66	66	72	77	88
Коэффициент затухания при 20 °C на частотах, не более, дБ/100 м	39 кГц	0,45	0,41	0,31	0,29	0,25	0,22
	1 МГц	2,04	1,87	1,76	1,65	1,60	1,49
	10 МГц	5,50	5,12	4,68	4,40	3,91	3,80
Волновое сопротивление на частотах, Ом	31,25 кГц	140±20	140±20	140±20	120±15	120±15	100±15
	1 МГц	120±15	120±15	120±15	100±15	100±15	80±12
Рабочее напряжение, не более, В		300	300	300	300	300	300

ФЖТК.357400.051ТУ
