Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, парной скрутки, групповой прокладки — СКАБ-СЭ 660Пснг(А)-HF-ХЛДля присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств Для аналоговой и цифровой связи и цепей контроля (EN 50288-7) Для RS-485, Profibus-PA, Foundation Fieldbus и HART Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов Во взрывоопасных зонах по ГОСТ IEC 60079 В искробезопасных цепях Ex-i (с оболочкой синего цвета) На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики На судах и плавучих сооружениях Внутри и вне помещений В условиях кратковременных воздействий минерального масла и бензина В качестве контрольных кабелей
монтаж: 5?DH
монтаж: от –40 до +50
* DH — наружный размер кабеля
Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-2,5 мм2
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: сшитый полиэтилен
Скрутка: парная
Общий экран: из ламинированной алюминиевой фольги и оплетки из медных луженых проволок
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного или синего цвета
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления
Значения приведены для 5 класса жилы
Использование кабеля СКАБ-СЭ 660Пснг(А)-HF-ХЛ Z
Возможно применять Кабель СКАБ-СЭ 660Пснг(А)-HF-ХЛ Z:
Овальность поперечного сечения кабелей не более 10%
Соответствует требованиям Российского морского регистра судоходства (РМРС)
Соответствует требованиям Российского речного регистра (РРР)
Минимальный срок службы
40 летМинимальный радиус изгиба, DH*
эксплуатация: 5?DHмонтаж: 5?DH
Диапазон температур, °С
эксплуатация: от –70 до +115монтаж: от –40 до +50
* DH — наружный размер кабеля

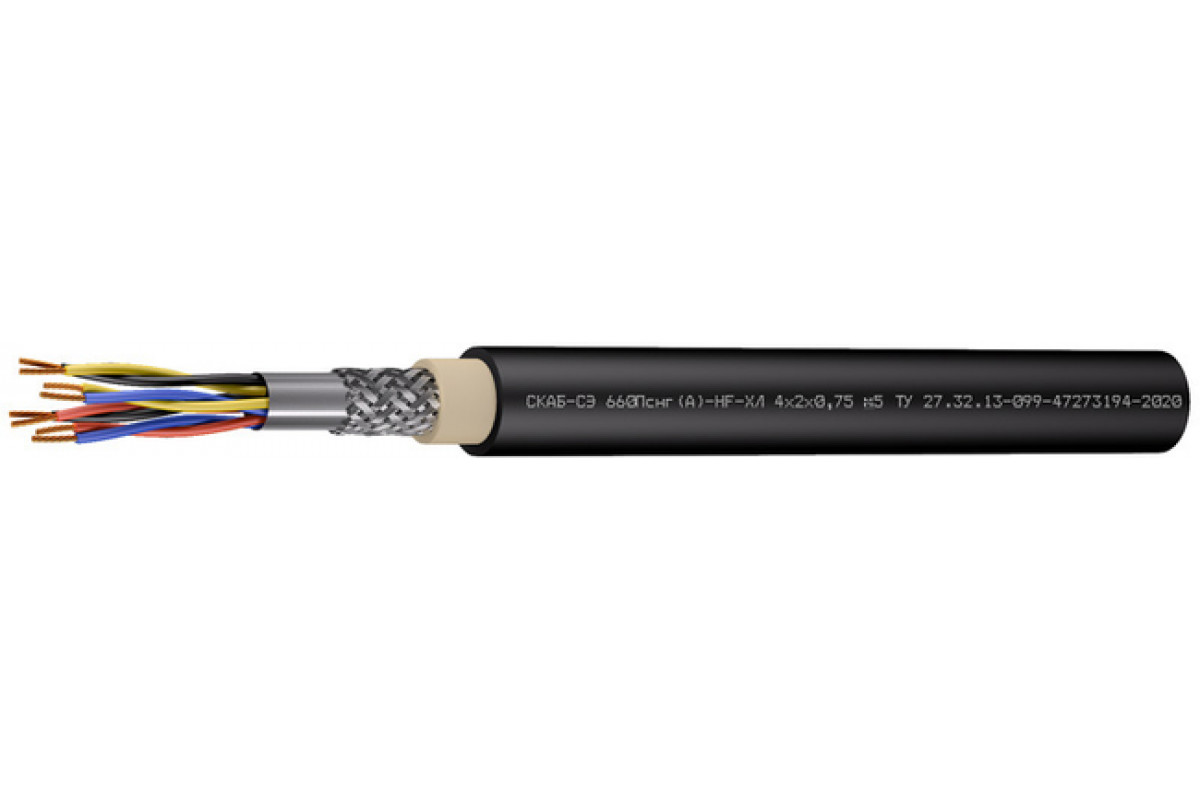

Конструкция Кабель СКАБ-СЭ 660Пснг(А)-HF-ХЛ Z:
Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-2,5 мм2
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: сшитый полиэтилен
Скрутка: парная
Общий экран: из ламинированной алюминиевой фольги и оплетки из медных луженых проволок
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного или синего цвета
Гарантийный срок работы Кабель СКАБ-СЭ 660Пснг(А)-HF-ХЛ Z:
кабелей СКАБ-СЭ 660Пснг(А)-HF-ХЛ6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ-СЭ 660Пснг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1Нераспространение горения при групповой прокладке (категория А)
Массогабаритные параметры
Значения приведены для 5 класса жилы
Наружный размер кабелей, DH, не более, мм
| Число пар в кабелях, N | Cечение жил, S, мм2 | |||||
| 0,35 | 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 1 | 9 | 9,8 | 10,3 | 10,6 | 11,2 | 12,6 |
| 2 | 11,3 | 12,6 | 13,4 | 13,9 | 14,9 | 17,1 |
| 3 | 11,8 | 13,1 | 14 | 14,5 | 15,6 | 18,4 |
| 4 | 12,6 | 14,1 | 15,1 | 15,7 | 16,9 | 20,1 |
| 5 | 13,5 | 15,2 | 16,3 | 16,9 | 18,7 | 21,9 |
| 6 | 14,5 | 16,3 | 18 | 18,7 | 20,4 | 24,1 |
| 7 | 14,5 | 16,3 | 18 | 18,7 | 20,4 | 24,1 |
| 8 | 15,4 | 17,9 | 19,4 | 20,2 | 21,9 | 25,8 |
| 10 | 18 | 20,7 | 22,5 | 23,6 | 25,7 | 30 |
| 12 | 18,4 | 21,2 | 23,4 | 24,3 | 26,5 | 30,9 |
| 14 | 19,5 | 22,2 | 24,4 | 25,4 | 27,7 | 32,5 |
| 16 | 20,4 | 23,7 | 25,7 | 26,7 | 29,2 | 34,6 |
| 20 | 22,2 | 25,9 | 28,1 | 29,3 | 32,1 | 38,5 |
| 24 | 24,8 | 28,6 | 31,1 | 32,4 | 36,2 | 42,7 |
| 27 | 25,3 | 29,1 | 31,7 | 33,5 | 37 | 43,8 |
| 30 | 26,1 | 30,1 | 32,8 | 34,6 | 38,3 | 45,4 |
| 37 | 27,9 | 32,3 | 35,9 | 37,5 | 41,1 | 48,9 |
| 40 | 28,9 | 33,8 | 37,2 | 38,8 | 42,6 | 50,7 |
| 44 | 31,1 | 36,8 | 40,1 | 41,9 | 46,3 | 54,9 |
Расчетная масса 1 км кабелей, кг
| Число пар в кабелях, N | Cечение жил, S, мм2 | |||||
| 0,35 | 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 1 | 103 | 119,8 | 132,8 | 142,3 | 161,1 | 204,6 |
| 2 | 147,7 | 176,7 | 200 | 217,4 | 252,3 | 330,8 |
| 3 | 166,2 | 200,7 | 231 | 253,7 | 300,2 | 423 |
| 4 | 189 | 231,6 | 269,2 | 298,6 | 356,9 | 516,4 |
| 5 | 213,6 | 264,3 | 308,9 | 343,5 | 433,3 | 606,4 |
| 6 | 239,2 | 296,8 | 367,3 | 409,6 | 503,5 | 726,4 |
| 7 | 250,6 | 313,4 | 389,7 | 437,3 | 541,5 | 787,7 |
| 8 | 275 | 364,6 | 439,8 | 494,1 | 603,3 | 878,3 |
| 10 | 346,8 | 447,5 | 548,8 | 626,7 | 765,6 | 1 073,3 |
| 12 | 376,2 | 488,8 | 616,1 | 694,4 | 854,9 | 1 211,4 |
| 14 | 421,6 | 538,3 | 678,2 | 768,3 | 951,7 | 1 361 |
| 16 | 458,8 | 618,8 | 745,5 | 846,2 | 1 053 | 1 546,7 |
| 20 | 533,3 | 723,3 | 876,4 | 1 001,4 | 1 254,5 | 1 893,8 |
| 24 | 645,1 | 836,5 | 1 017,7 | 1 165,3 | 1 534,2 | 2 219,6 |
| 27 | 688 | 895,2 | 1 095,5 | 1 292,6 | 1 662,8 | 2 441,8 |
| 30 | 736 | 962,2 | 1 181,7 | 1 395,9 | 1 801,5 | 2 657 |
| 37 | 847,1 | 1 116,7 | 1 448,9 | 1 672,2 | 2 120,5 | 3 154,9 |
| 40 | 898,1 | 1 218,7 | 1 541,1 | 1 780,6 | 2 263,6 | 3 374,4 |
| 44 | 981,6 | 1 369,2 | 1 686,2 | 1 950 | 2 504,3 | 3 701,7 |
Электрические параметры СКАБ-СЭ 660Пснг(А)-HF-ХЛ Z
| Наименование параметра | Норма для кабеля с номинальным сечением жил, мм2 | |||||||
| 0,35 | 0,5 | 0,75 | 1 | 1,5 | 2,5 | 4 | 6 | |
| Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более: | | |||||||
| - с 1 классом токопроводящей жилы | 51,8 (50,7) | 36,7 (36,0) | 24,8 (24,5) | 18,2 (18,1) | 12,2 (12,1) | 7,56 (7,41) | 4,7 (4,61) | 3,11 (3,08) |
| - со 2 классом токопроводящей жилы | — | 36,7 (36,0) | 24,8 (24,5) | 18,2 (18,1) | 12,2 (12,1) | 7,56 (7,41) | 4,7 (4,61) | 3,11 (3,08) |
| - с 3 классом токопроводящей жилы | — | 40,7 (39,6) | 26 (25,5) | 22,3 (21,8) | 14,3 (14,0) | 7,63 (7,49) | 4,88 (4,79) | 3,17 (3,11) |
| - с 4 классом токопроводящей жилы | 58,7 (57,0) | 41,7 (40,5) | 25,9 (25,2) | 20,4 (19,8) | 13,6 (13,2) | 8,2 (8,05) | 4,9 (4,89) | 3,35 (3,28) |
| - с 5 классом токопроводящей жилы | 60 (58,3) | 40,1 (39,0) | 26,7 (26,0) | 20 (19,5) | 13,7 (13,3) | 8,21 (7,98) | 5,09 (4,95) | 3,39 (3,3) |
| Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами | 2,5 (3,7) | |||||||
| Волновое сопротивление на частоте 31,25 кГц, Ом | 120±20 | |||||||
| Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее | 5000 | |||||||
| Отношение индуктивности к электрическому сопротивлению цепи (двух жил пары) для кабелей с обозначением, не более мкГн/Ом | 25 | 25 | 25 | 25 | 40 | 60 | — | — |
| Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее | 60 | |||||||
| Рабочее переменное (постоянное) напряжение, не более, В | 660 (1000) | |||||||
ТУ 27.32.13-099-47273194-2020
