СКАБ 660КГнг(А)-LSл о

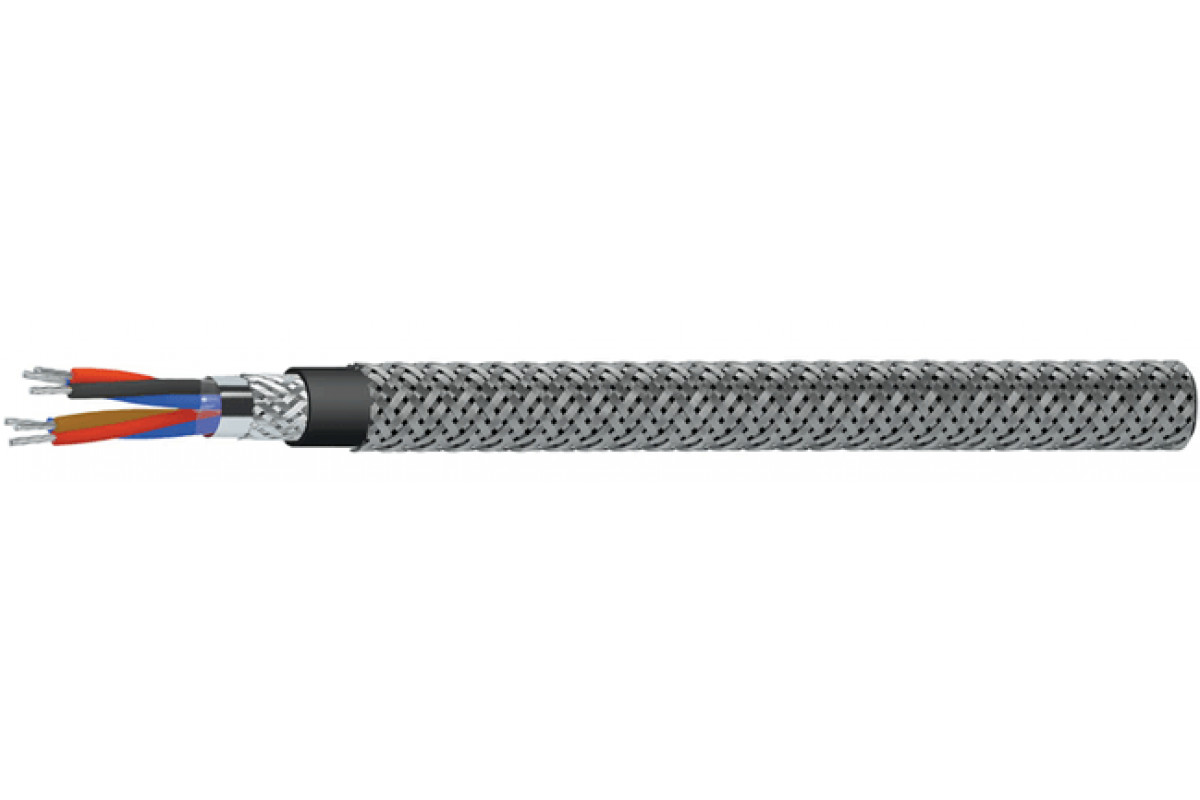

СКАБ 660КГнг(А)-LS Nx3xSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, бронированные

Целевая задача кабеля СКАБ 660КГнг(А)-LSл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно эксплуатировать Кабель СКАБ 660КГнг(А)-LSл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660КГнг(А)-LSл о:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: троечная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок работоспособности Кабель СКАБ 660КГнг(А)-LSл о:

кабелей СКАБ 660КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	10,9	11,3	11,7	12,4	13,3
2	15,8	16,7	17,5	18,8	21,1
3	16,6	17,5	18,4	19,7	22,2
4	17,8	18,9	19,9	21,9	24,1
5	19,3	21	22	23,8	26,9
6	21,3	22,6	23,8	26,4	29,1
7	21,3	22,6	23,8	26,4	29,1
8	22,7	24,2	26,2	28,4	31,3
10	26,9	28,7	30,3	32,9	37
12	27,7	29,5	31,2	33,8	39
14	29	30,9	32,7	35,5	40,9
16	30,4	32,5	34,3	38,8	43,3
20	33,4	35,8	39,2	42,9	48,2
24	37,3	40,9	43,5	47,4	53,3

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	171,8	188,2	188,2	215,5	259,9
2	301,1	349,5	349,5	387,1	497,6
3	352,8	411	411	468,7	609,6
4	412,8	488	488	584,4	740,5
5	499,5	561,5	561,5	681,3	922,4
6	569,2	642,1	642,1	829	1 052,6
7	608,1	690	690	894,3	1 147,4
8	675,8	816,2	816,2	998,1	1 288,9
10	871,3	991,6	991,6	1 218,4	1 615,2
12	965,7	1 101,8	1 101,8	1 365,8	1 969,5
14	1 070,2	1 230,2	1 230,2	1 523,3	2 201,8
16	1 177,3	1 357,9	1 357,9	1 873,8	2 488,8
20	1 393,8	1 794	1 794	2 271,8	3 029
24	1 808,5	2 126,1	2 126,1	2 647,2	3 551,1

Электрические параметры СКАБ 660КГнг(А)-LSл о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	51,2	86,1	99,3	117,2	151,1	171,4	186,4	204,1	257,5	287,8	320,0	353,0	419,4	519,4
0,75	53,8	90,4	104,3	123,1	158,7	180,0	195,7	214,3	270,4	302,2	336,0	370,6	440,4	545,4
1,0	57,0	96,6	111,8	132,4	170,5	193,7	211,0	231,2	293,3	326,6	363,5	401,3	506,8	591,1
1,5	62,3	106,8	124,3	163,9	190,3	226,4	246,4	269,9	329,2	367,3	409,4	481,4	573,4	667,5
2,5	70,2	138,5	159,6	188,8	229,9	263,3	287,0	314,9	382,9	457,5	509,0	561,9	670,5	804,4

ТУ 16.К99-061-2013
