СКАБ-СЭо 660Бнг(А)-HF-ЭХЛ Z

Код товара: 2249

Доступность: На складе

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-СЭо 660Бнг(А)-HF-ЭХЛ

Эксплуатация кабеля СКАБ-СЭо 660Бнг(А)-HF-ЭХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно эксплуатировать Кабель СКАБ-СЭо 660Бнг(А)-HF-ЭХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 15?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –80 до +85
монтаж: от –40 до +50
* D_H — наружный размер кабеля

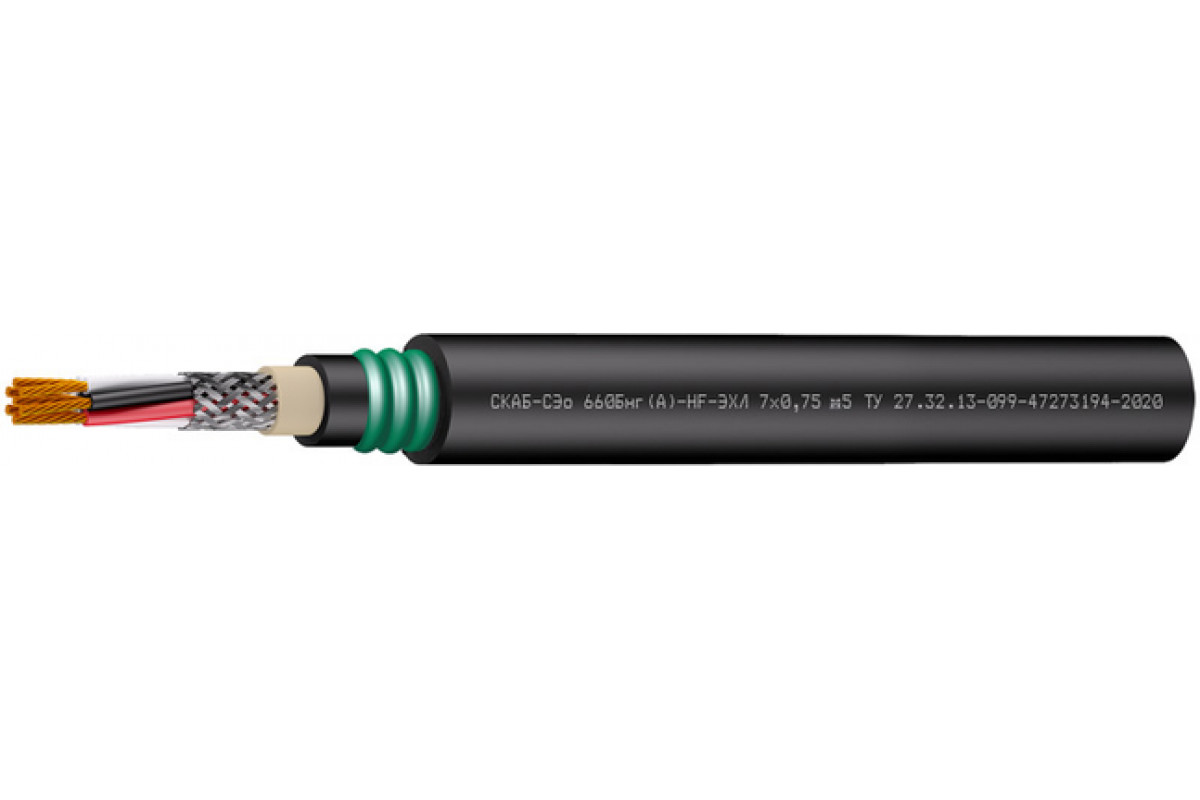

Конструкция Кабель СКАБ-СЭо 660Бнг(А)-HF-ЭХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Общий экран: оплетка из медных луженых проволок
Оболочка: полимерная композиция, не содержащая галогенов, повышенной морозостойкости, черного или синего цвета
Броня: наложенная продольно стальная лента с полимерным покрытием
Защитный шланг: аналогично оболочке

Гарантийный срок применения Кабель СКАБ-СЭо 660Бнг(А)-HF-ЭХЛ Z:

кабелей СКАБ-СЭо 660Бнг(А)-HF-ЭХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭо 660Бнг(А)-HF-ЭХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	9,3	9,6	9,9	10	10,4	11	11,9	12,6
2	11,3	11,9	12,5	12,7	13,5	14,7	16,5	18,3
3	11,6	12,2	12,9	13,1	14	15,3	17,2	19,1
4	12,1	12,8	13,6	13,8	14,8	16,2	18,8	20,5
5	12,7	13,5	14,3	14,6	15,7	17,3	20,1	22,2
6	13,3	14,2	15,1	15,4	16,6	18,8	21,7	24,2
7	13,3	14,2	15,1	15,4	16,6	18,8	21,7	24,2
8	13,9	14,9	15,9	16,2	17,5	19,9	23,1
10	15,3	16,5	17,7	18,5	20,1	22,7
12	15,6	16,8	18,5	18,9	20,6	23,7
14	16,1	17,4	19,2	19,6	21,4
19	17,3	19,2	20,7	21,2	23,8

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	132,7	140,6	148,5	152,9	166,4	188,6	219,7	263,7
2	173,3	189,1	205,1	224,8	248,6	297	368,6	462,6
3	185,2	204,5	236,1	247,5	278,8	341	431,5	549,6
4	200,3	235,3	260,9	275,3	317,5	399,3	530,8	653,4
5	227,9	257	285,7	304,5	363,3	451,5	611	777
6	244,7	278,6	316,3	337,7	399,6	532,4	711	903
7	252	289,1	330,1	354,2	421,7	567,1	762,6	976,4
8	268,6	314,7	366	392,9	467,6	627	838,4
10	309,5	370,5	431,3	484,5	573,9	765,3
12	338,3	396,4	484	524,3	626,7	869,3
14	360,6	436,4	523,6	575,9	699,4
19	415,8	531	624,2	700,7	875

Электрические параметры СКАБ-СЭо 660Бнг(А)-HF-ЭХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
